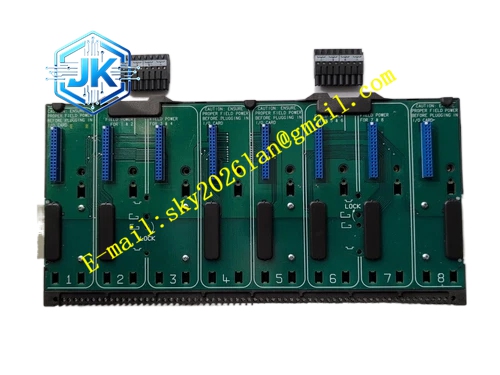

Emerson KJ4001X1-BE1
技术规格：
- 品牌： Emerson（DeltaV）
- 型号： KJ4001X1-BE1
- 产品类型： 8 宽 I/O 载板（8-Wide I/O Carrier）
- 通道数： 8 路数字 I/O（单端 8 路或差分 4 路）
- 输入电压： 24 VDC（部分型号支持 5 VDC）
- 输出电流： 2A（单路）
- 本地总线供电： 12 VDC @ 15A
- 总线型现场供电： 30VDC，输出电流 6.5A
- 功耗： 8W（典型）
- 工作温度： -40°C 至 +70°C
- 相对湿度： 5% 至 95%（无冷凝）
- 抗振动： 2 至 13.2Hz 峰峰值 1mm；13.2 至 150Hz 为 0.7g
- 抗冲击： 10g 半正弦波 11 毫秒
- 污染等级： ISA-S71.04-1985 G3 级
- 防护等级： IP30
- 尺寸： 约 100mm × 50mm × 20-25mm
- 重量： 0.7 至 0.9kg
- 认证： CE、UL、FM、ATEX II 3G Ex ec IIC Gc
- 接口： 8 宽 I/O 载板带屏蔽条（12P0818X072）
功能特点：
- 高兼容性： 专为 DeltaV 系统设计，可直接插入系统底层 I/O 模块
- 信号隔离与屏蔽： 内置屏蔽条和电气隔离，降低 EMI 干扰
- 热插拔： 支持现场热插拔，维护停机时间极短
- 多信号支持： 可配置为单端或差分输入，满足不同现场布线需求
- 冗余设计： 关键组件采用冗余设计，故障时自动切换
- 坚固耐用： 符合 IEC 61784-2、ATEX 等工业安全标准
应用场景：
- 大型电厂： 发电、热电联产
- 石油化工： 过程控制、管道监测
- 制药与生物制药： 洁净工艺控制
- 船舶与海上平台： 分布式控制
- 机器人与自动化生产线： 高速 I/O 交互
- 钢铁、造纸、食品饮料： 工业自动化系统
材质构成：
- 金属外壳
- I/O 端子排
- 屏蔽条
- 功率分配电路
- 过流保护电路
结构特征：
- 模块化载板设计
- 8 路数字输入/输出端子（可选单端/差分）
- LocalBus 供电端子（12 VDC）
- 背面屏蔽条用于降低电磁干扰
- DIN 导轨标准安装孔位
工作原理：
KJ4001X1-BE1 作为 DeltaV 系统的本地 I/O 载板，通过背板与控制器进行数据交换。载板提供 8 路数字 I/O 通道，将现场 24 VDC 数字信号采集后通过背板总线传输至控制器，同时将控制器的输出指令转换为现场驱动信号。载板通过 LocalBus 为安装的 I/O 模块提供 12 VDC 电源，并通过屏蔽条和电气隔离确保信号完整性。
安装要求：
- 将载板滑入 DIN 导轨，确保卡扣锁紧
- 检查模块水平和固定螺钉
- 使用屏蔽电缆接线，接线前先做好接地
- 依据端子标识接入现场数字信号（24 VDC）或差分线路
- 在 DeltaV 工程软件中配置通道类型（单端/差分）和采样参数
- 每 6-12 个月检查端子紧固度和屏蔽条完整性
使用注意事项：
- 确认机柜 DIN 导轨规格和供电电压（12 VDC）
- 上电后检查指示灯，使用系统诊断功能确认每路 I/O 正常
- 定期清除灰尘、检查接地电阻
- 发现异常时利用热插拔功能更换模块
- 该载板不能在系统电源通电状态下与系统一起拆卸或插入
