描述

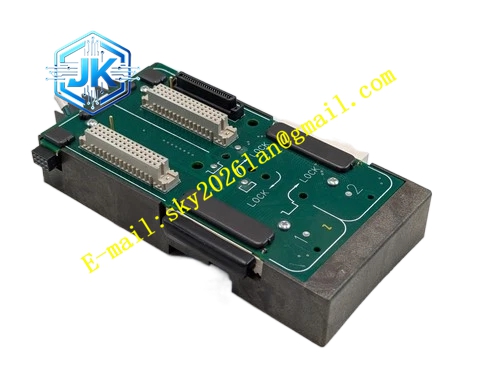

Emerson KJ4001X1-BA3I
技术规格
- 适配系统：DeltaV M 系列 DCS 模拟量 HART I/O 卡件
- 信号类型：4-20mA，支持 HART
- 通道隔离电压：1500VAC
- 单通道最大电压：60VDC
- 单通道额定电流：1A
- 工作环境温度：-40℃~70℃
- 储存温度：-40℃~85℃
- 相对湿度：5%~95%，无凝露
- 防护等级：IP20
- 安装方式：机架背板固定安装
- 环境等级：ISA-S71.04 G3 工业空气污染物等级
功能特点 内置通道电气隔离，阻断现场地环路干扰，适配不同接地电位差工况。 承接现场 HART 模拟仪表线缆，实现现场仪表与 I/O 卡件信号传输。 卡件底座分离结构，更换 I/O 卡件无需拆卸现场电缆，缩短维护停机时间。 通道内置浪涌、过流保护，单通道故障隔离，保护 I/O 卡件。 物理防错定位销，不匹配型号卡件无法插入底座。 螺钉式接线端子，支持多股铜导线接入。
应用场景 化工、煤化工、电厂 DeltaV DCS I/O 机柜，现场存在地电位差、强电磁干扰环境下 HART 变送器、调节阀信号接线。
性能参数 通道隔离耐压满足 1500VAC，有效阻断地环路干扰。 模拟信号传输损耗低，4-20mA 信号采集输出精度稳定。 单通道故障独立隔离，不影响其余通道。 满足 G3 工业腐蚀性大气环境长期运行。
材质构成 阻燃高强度工程塑料外壳。 阻燃玻纤环氧 PCB 电路板。 隔离变压器、镀金黄铜接触弹片。 黄铜螺钉接线端子组件。 内置浪涌抑制、限流无源元器件。
结构特征 扁平底座结构，螺丝固定在 DeltaV 机架背板导轨。 正面布置多组螺钉接线端子，接入现场模拟电缆。 上部插槽，I/O 卡件垂直向下插入插槽。 侧边物理定位销，实现防误插。 背部触点对接机架背板电路。
工作原理 现场 HART 仪表 4-20mA 信号接入底座接线端子，信号经过隔离电路、浪涌保护回路，通过镀金弹片传递至插接在上方的模拟 I/O 卡件。I/O 卡件输出模拟信号反向经过隔离回路送至现场执行机构。隔离电路切断现场侧与卡件侧的地环路，消除电位差带来的干扰。通道故障时保护元件动作，隔离故障通道。
安装要求 底座固定在 I/O 机架背板指定位置，紧固螺丝，底座无晃动。 现场屏蔽双绞线按照图纸接入端子，屏蔽层单端接地。 确认定位销完好，将匹配模拟 I/O 卡件垂直下压插入底座。 信号电缆与动力电缆分开布线。 接线完成核对回路清单，完成信号测试。 机柜可靠保护接地。
使用注意事项 底座拆装必须断电执行，禁止带电拆卸底座。 定期巡检接线端子，按规定力矩紧固，防止振动松动。 禁止强行插入不匹配型号卡件，损坏定位销与弹片。 底座内部无现场可维修零件，通道损坏直接更换底座。
