描述

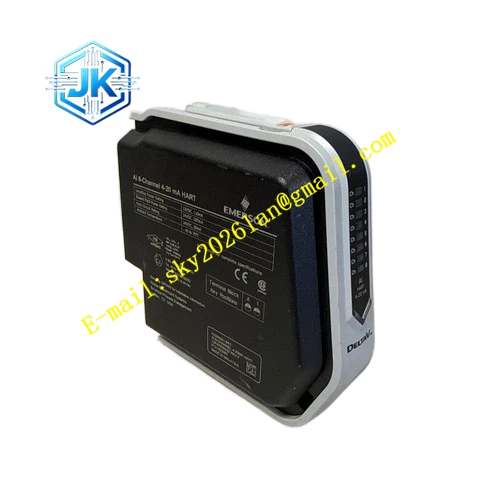

Emerson KJ3231X1‑BA1
技术规格 通道数量 8 通道；输出信号范围 4‑20mA；兼容 HART7 协议；每通道最大回路负载 750Ω；通道隔离电压 1500VDC；本地总线供电 12VDC；整机功耗 3.8W；工作温度‑40℃~+70℃；存储温度‑50℃~+85℃；湿度 5%‑95% 无凝露；ISA G3 防腐等级。
功能特点 每通道独立短路、开路故障诊断；HART 双向通信，读写智能现场设备参数与故障信息；支持卡件热插拔；输出精度工厂出厂校准；通道之间相互电气隔离，单通道故障不会影响其余调节回路；支持系统资产管理识别；输出信号温度漂移补偿。
应用场景 石油化工、炼油厂压力、流量、液位、温度调节回路；电厂锅炉给水、蒸汽调节阀门控制；制药行业反应釜工艺参数自动调节；水处理系统 pH、流量自动调节回路；所有配套 HART 智能定位器的调节阀控制。
性能参数 输出满量程精度 ±0.075%；HART 通信波特率 1200bps；数模转换分辨率高；支持组态修改信号更新周期；回路故障毫秒级检测上报。
材质构成 金属加固前面板，提升抗震性能；高精度玻纤环氧树脂电路板；镀金金手指接口触点；阻燃塑料外壳；板载高精度 DAC 数模转换芯片、HART 调制解调芯片、隔离元器件。
结构特征 机架插槽式模块化卡件；前面板 LED 指示灯分别显示模块运行状态、模块故障、各个通道状态；后端金手指对接 I/O 机架本地总线；侧边设置机械防错定位卡扣，只能匹配对应 AO 端子底座。
工作原理 DeltaV 控制器下发数字设定值，卡件内部 DAC 数模转换芯片，将数字量转换成 4‑20mA 标准模拟电流输出到现场调节阀回路。HART 调制解调单元把数字信号叠加在 4‑20mA 模拟电流上，完成与 HART 智能阀门定位器双向读写，同时持续监测回路电流，判断断线、短路故障并上传 DCS 系统。
安装要求 必须使用配套 AO 专用端子底座；回路总负载电阻不能超过 750Ω 上限；模拟信号线缆使用屏蔽双绞线，屏蔽层单端在机柜侧接地；信号线和动力电缆分开敷设，规避电磁干扰；机架接地电阻小于 4 欧姆；卡件完全插入卡槽，卡扣锁紧。
使用注意事项 不能超回路负载电阻运行；禁止带电插拔卡件；防爆区域严格执行防爆安装规范；定期配合系统做输出精度校验；禁止私自拆开卡件外壳，内部无可用户维护零件。
