描述

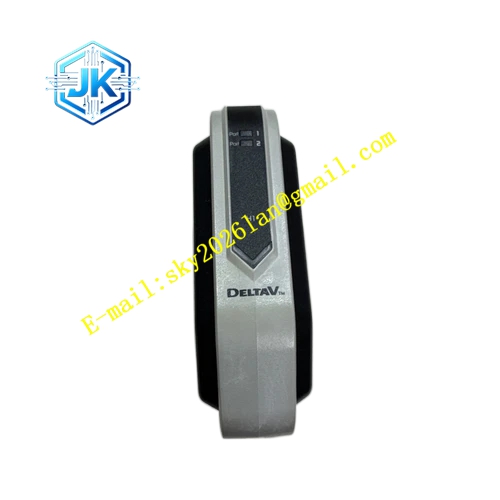

Emerson KJ3007X1-BA1
技术规格
- 通道数量：8 通道模拟电流输入
- 输入信号：4~20mA
- 通道分组隔离
- 采集精度：0.1% 满量程
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 相对湿度：5% ~ 95%，无冷凝
- 断线检测、超量程检测
- DeltaV 背板总线通信
功能特点 高精度 ADC 转换，保证微弱信号采集精度。内置信号滤波电路，过滤现场高频噪声。每通道独立断线诊断，变送器线路断开时立刻上报 DCS 告警。分组电气隔离，消除地环路干扰。支持量程自定义配置，适配不同量程变送器。前面板 LED 通道状态指示灯。支持热插拔在线更换。
应用场景 化工、油气、电力、制药 DeltaV DCS 控制柜，采集各类 4-20mA 变送器信号，监测连续工艺参数。
性能参数
- 采集线性度高，全量程信号采集稳定
- 长期温漂小，长时间运行精度不衰减
- 断线诊断识别准确，减少虚假报警
- 隔离强度高，抵御现场共模电压干扰
- 背板数据传输稳定，无信号丢失
材质构成 阻燃工程塑料外壳。内部多层阻燃玻纤环氧树脂 PCB 基板。集成 ADC 模数转换芯片、精密运放、光电隔离器件、采样电阻、滤波电容、LED 指示灯。背板连接器镀金铜合金，配套端子底座阻燃 PA 塑料，端子镀镍铜合金。
结构特征 标准 DeltaV 机架插卡式结构，适配 I/O 机架插槽。正面布置 8 路通道 LED 指示灯与模块状态指示灯。两侧导轨加机械锁扣，锁紧固定，抵抗机柜振动。后端镀金背板连接器对接机架总线。前端端子底座接入现场仪表线缆。
工作原理 现场变送器 4~20mA 电流送入卡件端子，经过滤波与隔离调理电路，送入 ADC 模数转换器，模拟信号转换为数字量。卡件处理器读取数字数据，通过背板总线上传 DCS 控制器。处理器持续监测回路电流，低于断线阈值或超出量程范围，生成故障告警。隔离电路阻断现场侧干扰串入 DCS 背板。
安装要求 卡件沿导轨插入 DeltaV I/O 机架插槽，锁紧机械锁扣。现场仪表屏蔽双绞线屏蔽层单点接地。信号电缆和动力电缆分开敷设。端子接线区分极性。卡件上下预留通风间隙，散热通畅。
使用注意事项 接线前断开仪表回路供电。不可接入高压信号至输入端子。定期检查端子紧固情况。更换卡件前确认工艺监控回路风险。禁止拆解卡件。使用干燥压缩空气定期清理积尘。
