描述

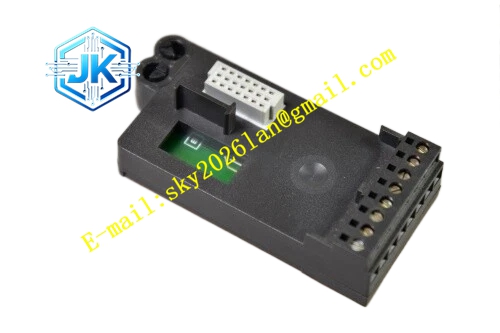

Emerson KJ3004X1-EA1
技术规格
- 适配系统：DeltaV DCS 分布式控制系统
- 输入电压：110/220VAC 交流输入
- 输出电压：24VDC
- 输出功率：满足 DeltaV 机架满负载供电需求
- 工作环境温度：0℃~60℃
- 储存温度：-40℃~85℃
- 相对湿度：5%~95%，无凝露
- 防护等级：IP20
- 安装形式：插件式机架模块
功能特点 将交流输入电压转换为稳定 24VDC 直流电源，为 DCS 机架所有模块供电。 支持双模块冗余并联，单台电源故障，另一台电源无缝接管全部负载，供电不中断。 内置多重保护功能，输入过压、欠压、输出过流、短路时自动触发保护。 硬件自诊断，实时监测输入电压、输出电压、内部温度。 前面板 LED 指示灯，显示电源运行状态、故障状态。 支持故障报警信号输出，上传至 DCS 系统。 支持热插拔，维护阶段可单独更换故障电源。
应用场景 电厂、化工、造纸工厂 DeltaV DCS 控制柜，为 DCS 控制器与 I/O 机架提供冗余直流供电，保障控制系统不间断运行。
性能参数 输出电压纹波低，输出电压稳定。 冗余切换无断电，切换过程不会造成机架模块掉电重启。 保护动作响应速度快，短路时快速切断输出。 宽输入电压范围，适应现场电网波动。
材质构成 阻燃工程塑料前面板，LED 观察窗口。 阻燃玻纤环氧 PCB 功率电路板。 功率变换器件、稳压芯片、温度传感器。 镀金铜合金背板连接器触点。 内置保险丝、滤波、保护元器件。
结构特征 插件式模块，适配 DeltaV DCS 机架电源槽位。 前面板布置电源运行指示灯、故障指示灯。 模块侧面设置散热风扇与散热格栅，实现强制风冷散热。 两侧导向滑轨与弹簧锁扣，插入机架自动锁紧。 后部多针镀金连接器对接机架背板。
工作原理 交流市电接入电源模块，经过整流、滤波、DC-DC 功率变换，输出稳定 24VDC 直流电压，通过背板总线向机架内所有模块供电。两台同型号电源模块并联冗余运行，负载均分。当一台电源发生故障，内部电路自动切断故障电源输出，另一台电源承担全部负载，供电不中断。模块持续监测输入、输出与内部温度，异常时触发保护并点亮故障指示灯。
安装要求 佩戴防静电手环，模块推入机架电源槽位，确认锁扣锁紧。 接入交流输入线缆，做好线缆固定。 通电检查电源输出状态，确认冗余切换功能正常。 机柜可靠保护接地。
使用注意事项 拆装模块佩戴防静电手环。 仅维护模式下执行热插拔。 保证机柜通风良好，防止电源模块过热。 交流输入前端配置合适断路器。 禁止拆解模块外壳，内部带有高压电路，故障直接整体更换。
