描述

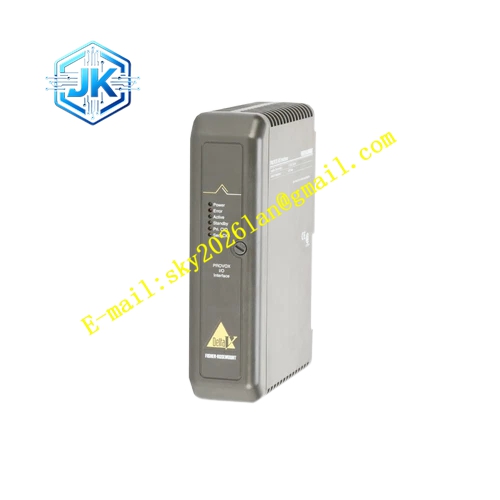

Emerson KJ2101X1-BA1 12P2690X012
技术规格
- 适配系统：DeltaV DCS 分布式控制系统
- 通道数量：8 通道
- 信号类型：4-20mA 模拟信号，支持 HART 协议
- 模数转换分辨率：16 位
- 输入阻抗：250Ω
- 工作环境温度：0℃~60℃
- 储存温度：-40℃~85℃
- 相对湿度：5%~95%，无凝露
- 防护等级：IP20
- 供电：DeltaV 机架背板供电
- 安装形式：插件式机架模块
功能特点 采集现场 4-20mA 变送器信号，转换为数字量上传 DCS 控制器，实现压力、液位、流量、温度参数采集。 支持 HART 双向通信，读写智能变送器的设备信息、量程、诊断数据。 通道间电气隔离，抑制不同回路之间的信号串扰。 内置回路诊断功能，检测变送器断线、短路、信号超量程故障。 前面板 LED 指示灯，显示模块运行、通信、通道故障状态。 支持在线热插拔，维护阶段可单独更换模块。 单通道独立组态，可单独启用或关闭任意通道。
应用场景 化工、电厂、水处理、造纸工厂 DeltaV DCS 控制柜，采集压力、液位、流量、温度 HART 变送器信号，用于连续过程监测与调节控制。
性能参数 16 位高精度模数转换，信号采集线性误差低。 HART 通信传输稳定，支持多变量智能仪表数据读取。 通道隔离性能优异，抵御现场共模电压干扰。 长期连续运行，温漂控制在允许范围之内。
材质构成 阻燃工程塑料前面板，LED 观察窗口。 阻燃玻纤环氧多层 PCB 电路板。 模数转换芯片、HART 解调芯片、主控处理芯片。 镀金铜合金背板连接器触点。 内置信号隔离、滤波、浪涌保护元器件。
结构特征 插件式模块，适配 DeltaV 标准 DCS 机架槽位。 前面板布置运行指示灯、通信指示灯、通道故障指示灯。 两侧导向滑轨与弹簧锁扣，插入机架自动锁紧。 后部多针镀金连接器对接 DCS 机架背板总线。 壳体开设散热槽，依靠自然对流散热。
工作原理 现场 HART 变送器输出的 4-20mA 电流信号，经过配套端子底座送入模块。模块内部隔离电路对信号做隔离处理，模数转换芯片将模拟电流转换为数字信号，上传至 DeltaV 控制器。叠加在 4-20mA 信号上的 HART 数字信号，由解调芯片提取，实现仪表参数读写。模块持续监测每一路通道电流，识别回路故障，故障信息上传 DCS 系统并点亮故障指示灯。
安装要求 配套端子底座预先固定在 DCS 机架背板，变送器屏蔽电缆完成接线。 佩戴防静电手环，模块沿导轨推入槽位，确认锁扣锁紧。 工程师站识别硬件，组态通道量程、仪表类型，完成回路校验。 机柜执行可靠保护接地。
使用注意事项 拆装模块佩戴防静电手环，禁止触碰后部镀金触点。 热插拔操作仅允许在维护模式执行。 变送器屏蔽电缆采用单端接地，电缆单独敷设，远离动力电缆。 禁止拆解模块外壳，硬件故障直接整体更换。
