描述

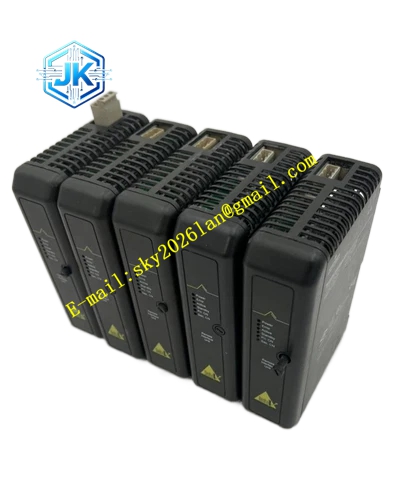

Emerson KJ2004X1‑BA1
技术规格
- 适配系统：DeltaV M 系列控制系统
- 通信接口：远程 I/O 专用高速通信接口
- 工作环境温度：0℃‑60℃
- 储存温度：‑40℃‑85℃
- 相对湿度：5%‑95%，无凝露
- 防护等级：IP20
- 供电方式：机架背板 24VDC 供电
- 安装形式：控制柜机架插件模块
- 隔离特性：通信端口具备电气隔离
功能特点 建立 DeltaV 控制器机架与远程 I/O 机柜之间通信通道，扩展 I/O 部署距离。 接收远程 I/O 单元采集的现场模拟量、数字量信号，转发至控制器。 接收控制器输出指令，下发至远端 I/O 模块驱动现场设备。 实时诊断远程通信链路状态，链路断线、异常立即触发系统报警。 面板 LED 指示灯显示模块运行、通信、故障状态。 支持模块热插拔，许可维护工况更换模块，不影响其余机架运行。 通信端口内置隔离保护，抑制浪涌、电磁干扰。
应用场景 工厂装置距离主控室较远，需要部署远程 I/O 机柜的化工、电力、水处理项目 DeltaV 控制系统。用于远端现场信号接入主控系统，减少现场到中控室长距离多芯电缆敷设。
性能参数 远程通信链路数据传输稳定，保证信号实时性满足过程控制要求。 通信隔离电路抵御现场侧电磁干扰，避免干扰传入主控机架。 硬件故障可快速诊断上报，缩短故障定位时间。 模块在额定温湿度范围长期连续稳定工作。
材质构成 阻燃工程塑料前面板，集成 LED 观察窗口。 内部为阻燃玻纤环氧多层印刷电路板。 通信处理芯片、隔离芯片、故障诊断电路元器件。 背板连接器触点为镀金铜合金抗氧化镀层。
结构特征 插件卡件结构，适配 DeltaV 标准机架槽位。 前面板布置运行指示灯、通信指示灯、故障报警指示灯。 两侧配备导向滑轨与弹簧锁扣，固定于机架内部。 背部镀金连接器对接机架背板总线，正面引出远程通信接线端口。 壳体预留散热槽，依靠自然对流散热。
工作原理 模块通过机架背板总线和 DeltaV 控制器建立数据交互。 控制器下发输出指令经由本模块编码，通过远程通信链路发送至远端 I/O 单元。 远程 I/O 采集的现场信号经过通信链路回传至本模块，解码后经由背板总线上传控制器。 模块内置链路监测电路持续检测通信链路完整性，链路异常立刻生成故障信息上传系统。 前面板 LED 实时反馈模块工作状态。
安装要求 模块沿机架导轨推入标准 DeltaV 机架槽位，锁紧机械锁扣，确认背板连接器充分接触。 远程通信线缆使用厂家指定屏蔽电缆，单独布线，远离大功率动力线缆。 模块周边预留通风空间，不遮挡散热通道。 完成硬件安装，在 DeltaV 工程师站添加硬件，配置远程 I/O 参数，做通信链路测试。 机架执行保护接地。
使用注意事项 操作全程佩戴防静电手环，禁止触碰背板镀金触点。 远程通信线缆严格按照手册要求做好屏蔽层接地，屏蔽层单端接地。 仅维护模式下执行模块热插拔。 模块内部无可维修零部件，出现硬件故障直接整体更换，禁止拆解外壳。
