描述

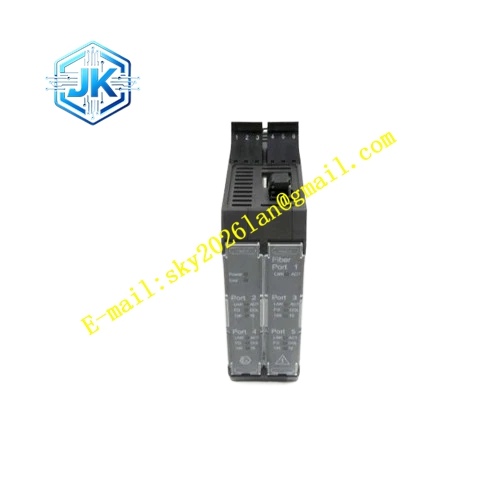

Emerson KJ1710X1‑BA1
技术规格
- 适配系统：DeltaV 控制系统
- 输入供电：19.2‑28.8VDC，额定 250mA
- 工作环境温度：‑40℃‑70℃
- 储存温度：‑40℃‑85℃
- 相对湿度：5%‑95%，无凝露
- 防护等级：IP20
- 安装形式：机架插件模块
- 认证：ATEX 防爆认证，ISA‑S71.04 G3 空气污染物等级Emerson
功能特点 实现 DeltaV 控制网络信号光纤转发交换，延长网络通信距离。 光纤传输实现电气隔离，抵御工业现场强电磁干扰，消除地环路。 实时监测光纤链路状态，链路中断立即上报系统故障报警。 前面板 LED 指示灯反馈电源、链路、故障状态。 硬件满足防爆要求，可用于危险区控制柜内使用。 维护模式支持模块热插拔。
应用场景 化工石化危险区域机柜，装置之间距离较远、电磁干扰严重的 DeltaV 控制网络，使用光纤完成网络互联。
性能参数 网络转发延迟小，保障 DeltaV 控制网络实时通信。 光纤链路完全电气隔离，阻断干扰传导。 故障检测响应快速，便于网络故障定位。 硬件满足 G3 等级工业污染环境使用要求Emerson。
材质构成 阻燃防爆等级工程塑料前面板，LED 观察窗口。 阻燃玻纤环氧多层 PCB 电路板。 网络交换芯片、光电转换处理芯片。 镀金铜合金背板连接器触点，抗氧化镀层。
结构特征 插件式卡件，适配 DeltaV 机架标准槽位。 前面板设置电源指示灯、链路指示灯、故障指示灯，配备光纤接口。 两侧导向滑轨与弹簧锁扣，插入机架自动锁紧。 背部镀金多针连接器对接机架背板总线。 壳体散热槽实现自然对流散热。
工作原理 DeltaV 控制网络电信号送入模块内部交换芯片，完成信号转发，需要远距离传输的信号转换为光信号通过光纤输出。 远端光纤传输过来的光信号，转换回电信号送入 DeltaV 控制网络。 模块持续检测光信号接收功率，光纤断线、光链路异常立刻触发故障报警，面板故障灯点亮。
安装要求 模块沿机架导轨推入槽位，锁紧锁扣，确认背板连接器充分咬合。 光纤接头保持清洁，光纤弯曲半径满足手册要求，不能过度弯折。 模块四周预留通风散热空间。 危险区域安装严格遵循防爆安装规范。 硬件安装后确认 DeltaV 网络通信正常，测试链路故障报警。 机架做好保护接地。
使用注意事项 拆装佩戴防静电手环，禁止触碰背板镀金触点。 不要直视光纤输出光口，防止眼部损伤。 危险区域不可带电插拔模块，仅维护模式执行热插拔。 禁止拆解模块外壳，硬件损坏直接整体更换。
