描述

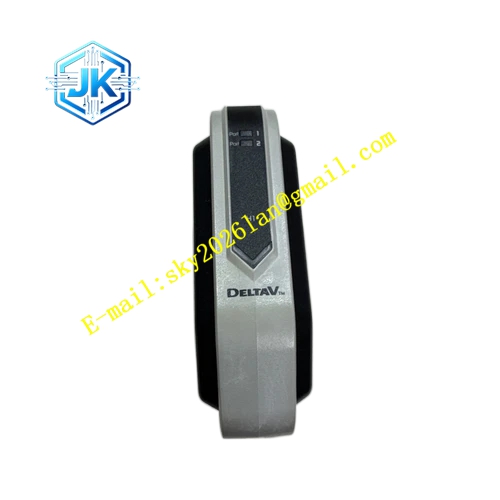

Emerson KJ1611X1-FD1
技术规格
- 端口规格：多电口工业以太网端口
- 通信速率：10/100Mbps 自适应全双工
- 归属系统：DeltaV DCS
- 供电：机架背板 24V DC 供电
- 工作温度：0℃~60℃
- 存储温度：-40℃~70℃
- 相对湿度：5%~95% 无凝露
- 防护等级：IP20，机柜内安装
- 认证：CE、UL、Class1 Div2
- 支持协议：IEEE802.3，VLAN，QoS，链路故障检测
功能特点
- 管理型交换机，支持端口状态监控、流量统计，实时上报网络故障至 DeltaV 操作站。
- 支持冗余网络架构，链路故障自动切换，保障控制网络不间断通信。
- QoS 流量优先级机制，控制指令报文优先转发，保证实时控制数据优先传输。
- VLAN 隔离功能，隔离控制网与非控制网络，防止无关流量干扰控制回路。
- 端口故障诊断，识别网线断线、链路中断、端口过载，生成网络报警。
- 面板 LED 指示灯，直观显示电源、端口链路、数据收发状态。
- 即插即用兼容 DeltaV 系统，系统自动识别模块，简化网络组态。
- EMC 电磁兼容强化设计，抵抗变频器、大功率电机产生的电磁干扰。
应用场景 化工、炼油、制药、电厂 DeltaV DCS 控制柜内部，用于构建控制系统冗余控制网络，连接 DeltaV 控制器、远程 I/O 站点、操作员站、应用服务器，实现实时控制数据、报警信息、历史数据的网络传输。
性能参数
- 交换容量满足多节点并发数据转发，无报文丢失
- 链路故障切换时间短，切换过程不会中断控制回路
- 端口隔离功能，抑制广播风暴，防止网络风暴扩散至整个控制网
- 支持端口风暴抑制，限制过量广播报文
材质构成
- 前面板：铝合金，丝印端口标识与 LED 指示灯
- PCB 基板：FR-4 阻燃玻纤板，三防涂覆处理
- 背板连接器：镀金欧式连接器
- 网口插座：工业级屏蔽 RJ45 插座
- 外壳支架：冷轧钢板喷塑
结构特征 标准 DeltaV 插卡模块，3U 高度，后端镀金连接器对接机架背板，前端金属面板配备插拔拉手与机械锁紧卡扣，面板布置多个 RJ45 网口以及电源、链路状态 LED 灯。模块整体卡入 DeltaV 机架插槽，与 I/O 卡件同机架安装。
工作原理 模块接收各个网口的以太网数据包，读取报文 MAC 地址，按照 VLAN 与 QoS 规则完成数据包转发。模块持续监测每个端口的链路状态、流量、错误报文计数，一旦链路断开或者报文异常，触发网络故障报警并上传至 DeltaV 系统。冗余网络模式下自动切换备用链路，维持控制网络连通。
安装要求
- 模块插入 DeltaV 机架指定插槽，推到底锁紧卡扣。
- 网络线缆使用工业屏蔽双绞线，屏蔽层单端在控制柜接地。
- 网线远离大功率动力电缆，分开敷设，间距大于 20 厘米。
- 控制柜保证通风散热，柜内温度稳定在 0~60℃区间。
- 系统接地按照 DeltaV 官方接地规范施工，网络屏蔽地与保护地分开处理。
- 组态阶段按照项目网络规划配置 VLAN、QoS 参数。
使用注意事项
- 热插拔操作握持金属拉手，禁止拉扯网线。
- 必须使用工业屏蔽网线，普通民用网线无法满足工业抗干扰要求。
- 禁止将办公网络、互联网直接接入 DeltaV 控制交换机端口。
- 定期巡检网口接头，振动环境 RJ45 接头容易松动，造成网络丢包。
- 修改网络参数前，评估对 DeltaV 控制回路的影响，禁止在线随意修改 VLAN 配置。
- 模块脱离 DeltaV 机架无法独立工作，必须配套 DeltaV 系统使用。
