描述

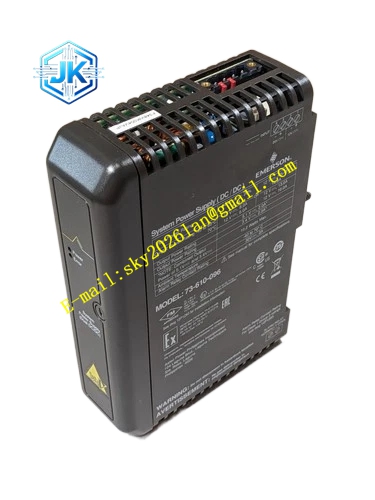

Emerson KJ1501X1‑BC3
技术规格
- 适配系统：DeltaV M 系列机架
- 输入电压：24VDC 直流
- 输出：机架背板多路稳定直流电压
- 工作环境温度：0℃‑60℃
- 储存温度：‑40℃‑85℃
- 相对湿度：5%‑95%，无凝露
- 防护等级：IP20
- 安装形式：机架插件式电源模块
- 保护功能：过压保护、过流保护、短路保护
功能特点 将外部 24VDC 输入电压转换为机架背板各类卡件所需工作电压，为机架全部模块供电。 具备过压、过流、短路保护，故障时自动保护，避免损坏机架内其他卡件。 支持多模块冗余并联运行，单台电源故障，其余电源持续给机架供电。 硬件自诊断，电源异常时触发系统报警。 前面板 LED 指示灯，显示电源运行状态、故障状态。 维护模式支持模块热插拔，可在线更换故障电源模块。
应用场景 DeltaV DCS 各类控制机架、I/O 机架内部，为机架控制器、I/O 卡件、通信模块提供机架内部供电。广泛用于化工、炼油、电厂自动化控制柜。
性能参数 输出电压纹波小，为机架卡件提供干净稳定直流电源。 保护动作响应迅速，短路过流瞬间完成保护。 冗余并联模式下负载自动均衡分配。 在额定温湿度区间连续长期不间断工作。
材质构成 阻燃工程塑料前面板，LED 观察窗口。 阻燃玻纤环氧多层 PCB 功率电路板。 DC‑DC 功率转换元器件，滤波电容、功率电感。 镀金铜合金背板连接器触点，抗氧化镀层。
结构特征 插件式电源模块，适配 DeltaV 机架电源专用槽位。 前面板布置电源运行指示灯、故障报警指示灯。 两侧导向滑轨和弹簧锁扣，插入机架自动锁紧。 背部镀金多针连接器对接机架背板电源回路。 壳体开设大面积散热通风槽，依靠自然对流散热。
工作原理 外部 24VDC 直流电源接入模块，经过内部 DC‑DC 功率变换电路，转换成机架背板需要的多路直流电压，通过背板分配至机架每一个功能模块。 内部保护电路持续监测输出电压、输出电流，出现过压、过流、短路情况立刻启动保护，切断输出，同时输出故障报警信号。 冗余并联工况，多台电源模块负载自动均分，单台电源失效，其余电源承接全部机架负载。
安装要求 模块沿机架导轨推入机架电源槽位，锁紧机械锁扣，确认背板连接器完全咬合。 外部 24VDC 供电线缆线径满足电源功率要求，接线端子紧固。 电源模块周边必须预留充足通风空间，不可遮挡散热槽，禁止在电源上方堆放线缆阻挡风道。 冗余配置时按照手册要求并联安装。 硬件安装完成，上电确认电源运行指示灯正常，机架全部模块供电正常。 机架做好保护接地。
使用注意事项 拆装电源模块佩戴防静电手环，禁止触碰背板镀金触点。 外部输入电源电压严格控制在额定范围，禁止接入高压。 仅系统维护模式下执行电源模块热插拔。 定期巡检电源面板指示灯，及时处理电源故障报警。 禁止拆解电源模块外壳，内部存在功率元器件，硬件损坏直接整体更换。
