描述

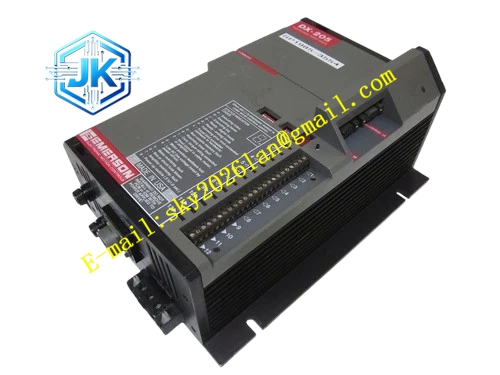

Emerson DXA-205
技术规格
- 测量参数：振动速度，单位 mm/s
- 测量量程：0‑20.5mm/s
- 输出信号：4‑20mA DC
- 频率响应：10Hz 至 1000Hz
- 供电电压：18V 至 30V DC
- 工作温度：‑40℃至 85℃
- 存储温度：‑50℃至 100℃
- 防护等级：IP67
- 安装螺纹：M8 安装螺孔
- 认证：CE，Class1 Div2
功能特点
- 一体化集成压电传感元件与信号处理电路，无需额外前置放大器。
- 输出标准 4‑20mA 信号，可直接接入常规模拟量采集模块。
- 宽频率响应，覆盖绝大多数工业泵、风机振动特征频率。
- 金属密封外壳，耐受潮湿、粉尘现场环境。
- 内置过载保护，强冲击振动不会永久损坏传感元件。
- 电路做 EMC 电磁兼容设计，具备抵抗现场电机变频器干扰能力。
应用场景 工业离心泵、引风机、冷却风机、小型螺杆压缩机、电机壳体振动监测，安装在设备轴承座外壳，将振动信号转化为 4‑20mA 信号接入 DCS 系统，实现设备振动超限报警，用于冶金、水泥、水处理、化工辅助机组状态监测。
性能参数
- 测量精度：满量程 ±5%
- 输出负载：最大 500Ω
- 冲击耐受：峰值 500g 短时冲击
- 信号带宽：10Hz~1000Hz
- 零点稳定性：温度变化带来零点漂移控制在满量程 2% 以内
材质构成
- 外壳：316 不锈钢
- 传感元件：压电陶瓷
- 内部电路板：FR‑4 基板，环氧树脂灌封
- 线缆接口：不锈钢锁紧接头，氟橡胶密封垫圈
结构特征 圆柱形一体化结构，底部带 M8 安装螺纹，直接拧入轴承座螺纹孔。内部电路板与压电元件采用环氧树脂整体灌封，隔绝粉尘与水汽。顶部配备电缆密封格兰头，电缆穿过格兰头接入内部电路。整体无活动机械部件，不存在磨损。
工作原理 设备振动传递至变送器壳体，内部压电陶瓷受到振动冲击产生电荷信号。内置电路对电荷信号进行放大、滤波、转换，将振动速度量值转化为 4‑20mA 直流电流信号。电流信号随振动大小线性变化，传输至 DCS 模拟量模块，上位系统读取电流值换算成振动速度，完成振动监测。
安装要求
- 安装位置选择轴承座刚性平整表面，优先靠近轴承位置，避免薄壁壳体安装，薄壁结构会造成测量失真。
- 安装螺纹孔清理干净，去除铁锈、油污，螺纹均匀涂抹防卡膏。
- 变送器拧紧力矩严格遵循手册要求，力矩过大损坏传感器，力矩不足造成测量抖动。
- 信号线缆选用屏蔽电缆，屏蔽层单端在控制柜侧接地。
- 线缆布线远离电机动力电缆，减少电磁干扰。
- 安装完成后固定电缆，避免设备振动拉扯线缆接头。
使用注意事项
- 禁止敲击变送器本体，强冲击会损伤内部压电陶瓷元件。
- 线缆接头密封垫圈必须完整，缺失垫圈会造成水汽渗入内部，电路失效。
- 确认供电电压处于 18‑30V DC 区间，电压过低会造成输出信号失真。
- 定期检查安装螺纹，振动工况螺纹会松动，松动直接导致振动读数异常。
- 变送器灌封结构不可拆解，拆解后设备直接报废，无法维修。
