描述

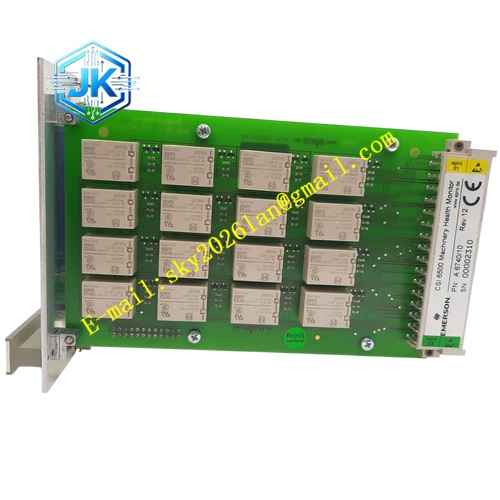

Emerson A6740‑10‑9199‑00091
技术规格
- 机械尺寸：10TE 宽度，3U 高度，DIN 欧式插卡
- 逻辑输入：60 路通道状态输入
- 逻辑表达式：30 组可组态逻辑
- 输出通道：16 路继电器输出
- 延时范围：0‑30 秒软件可调
- 工作温度：0℃‑65℃
- 存储温度：‑40℃‑70℃
- 湿度条件：5%‑95% 无凝露
- 特殊配置：9199‑00091 定制编码对应加厚三防涂覆、固化固件版本，适配海边、化工腐蚀性大气工况
- 防护等级：面板 IP20
功能特点
- 完整继承 A6740‑10 全部功能，支持热插拔，逻辑组态，锁存继电器，面板状态指示
- PCB 电路板执行加厚型三防涂层处理，抵御盐雾、腐蚀性工业气体，降低电路板腐蚀失效概率
- 出厂固化对应版本固件，无需现场升级固件，减少现场维护工作量
- 全部通道继电器出厂完成触点老化测试，适配长期不间断连续运行工况
- 兼容 A6500‑SR 机架背板总线，直接替换标准 A6740‑10 模块，硬件无需改动
- 完整故障诊断功能，模块供电、继电器回路故障全部上传监控系统
应用场景 主要用于沿海石化工厂、海边电厂、煤化工装置、高腐蚀性气体的工艺装置的旋转机组 TSI 保护机柜，在环境腐蚀性较强场合替代普通 A6740‑10，完成压缩机、汽轮机报警、联锁跳闸硬接点输出。
性能参数
- 总线供电，不使用外部独立电源
- 继电器触点规格与 A6740‑10 保持一致
- 三防涂层满足 ISA‑S71.04‑1985 G3 + 等级污染环境
- 净重约 345g，涂层增加少量重量
材质构成
- 铝合金前面板，丝印型号与状态指示灯
- FR‑4 玻纤 PCB 电路板，加厚 HumiSeal 三防防护涂层
- 工业信号继电器组件
- 镀金欧式背板连接器，抗盐雾氧化
结构特征 机械外形、插槽尺寸、拉手、卡扣结构完全等同于 A6740‑10，仅电路板涂层与出厂固件版本存在区别，可直接互换安装。
工作原理 和 ‑10 工作原理完全一致，背板总线接收机组监测状态信号，执行组态逻辑，触发继电器触点通断，输出无源开关接点。定制涂层仅做环境防护，不改变模块信号处理逻辑。
安装要求
- 安装于 A6500‑SR 机架继电器专用插槽，对准导轨推入到位锁紧卡扣。
- 外部继电器输出回路严格控制触点负载，不可超额定参数。
- 机柜做好密封处理，减少腐蚀性气体进入机柜内部。
- 硬件安装完成后下载逻辑组态，执行完整回路测试。
使用注意事项
- 虽然电路板增加防护涂层，机柜依旧要避免凝露产生，凝露会破坏涂层防护效果。
- 热插拔操作必须握持金属拉手，禁止触碰电路板。
- 不可随意刷写其他版本固件，该型号使用定制固件，错误固件会造成模块工作异常。
- 外部回路依旧需要中间继电器隔离，禁止直接驱动大功率负载。
- 周期性巡检接线端子紧固状态，海边工况更容易出现接线腐蚀松动。
