描述

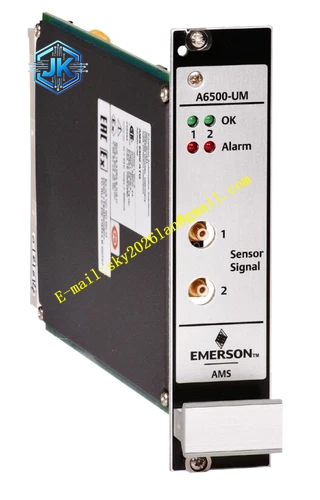

Emerson A6500-UM
技术规格：
- 品牌： Emerson（EPRO）
- 产品系列： AMS 6500 ATG
- 订货号： 9199-00090
- 通道数： 双通道
- 规格尺寸： 100mm × 160mm
- 信号输入类型： IEPE 加速度计/速度传感器、电涡流近接探头（用于轴测量）、相位/转速参考信号
- 信号输出： 缓冲动态输出、4–20mA 比例输出、继电器输出（通过机架 I/O）
- 通信： 系统级以太网（Modbus TCP）、AMS 6500 软件集成
- 供电方式： 通过 AMS 6500 机架背板供电，系统标称 24VDC
- 工作温度： 典型控制柜环境温度 0°C 至 +60°C
- 安装方式： AMS 6500 机箱机架安装，前端接线端子
功能特点：
- 通用动态输入： 接受 IEPE 加速度计/速度传感器和电涡流近接探头，单一模块覆盖不同机器列的不同传感器类型
- 保护级处理： 可配置报警/跳闸逻辑，带通滤波器和幅值/相位处理，适用于 API 670 机械保护
- 相位/转速参考支持： 支持键相器风格的相位参考，用于同步测量、平衡和 1× 诊断
- 缓冲输出： 提供缓冲振动信号，供便携式分析仪和诊断记录仪使用
- 集中配置： 通过 AMS 6500 软件环境进行模块配置和趋势分析
- 坚固机架集成： 设计用于工业机柜中连续运行，支持现场更换以减少停机时间
应用场景：
- 炼油和石化： 压缩机、汽轮机和齿轮箱的 API 670 保护及 DCS 集成
- 发电厂辅助设备： ID/FD 风机、锅炉给水泵的轴承健康监测和跳闸保护
- 中游天然气压缩站和管道站： 混合传感器类型的多列保护
- 纸浆造纸和采矿： 多条生产线的统一机架式保护
性能参数：
- 通道数： 双通道
- 传感器兼容性： IEPE 加速度计、电涡流近接探头
- 输出信号： 4–20mA、缓冲动态输出、继电器
- 标准符合： API 670
材质构成：
- 工业级电子元器件
- 高可靠性信号处理电路
- 工业级机架安装结构
结构特征：
- 100mm × 160mm 标准模块尺寸
- AMS 6500 机架安装格式
- 前端接线端子/连接器
- 状态指示 LED（Monitor OK、Alarm、Sensor Signal）
工作原理：
模块通过通用输入接口接收来自不同类型传感器的信号。IEPE 加速度计提供轴承振动数据，电涡流近接探头提供轴振动、位置和间隙数据。模块内部信号处理电路对信号进行放大、滤波和数字化处理，计算振动幅值、相位等参数。处理结果与预设报警和跳闸设定点比较，超过阈值时通过机架继电器输出驱动保护动作。同时，缓冲输出将原始振动信号传送给诊断设备，4–20mA 输出将比例信号传送给 DCS/PLC 系统。
安装要求：
- 安装在振动受保护、通风良好的控制柜中
- 保持环境温度在指定范围内
- 预留前端接线空间
- 动态信号使用屏蔽双绞线，屏蔽层仅一端接地
- 传感器电缆远离高压线路以减少噪声
- 在启用跳闸前完成相位参考对齐
使用注意事项：
- 验证传感器兼容性（IEPE 激励、探头目标材料/间隙）
- 校准 4–20mA 范围，验证报警/跳闸设定点
- 确认继电器逻辑与联锁策略一致
- 定期审查缓冲波形，清洁端子，检查探头间隙
- 通过 AMS 6500 配置软件应用固件更新
- 更换接线时遵循锁定/挂牌程序
