描述

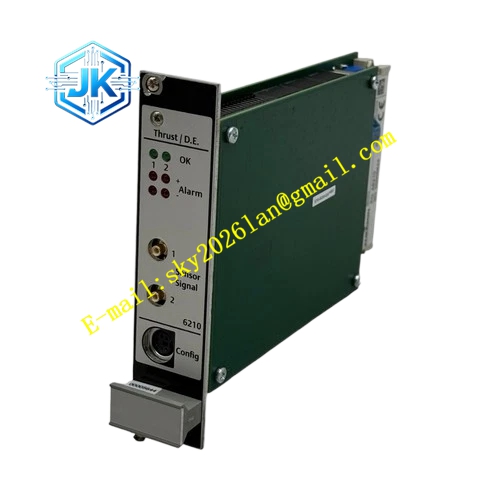

Emerson A6210
技术规格：
- 品牌： Emerson
- 产品系列： AMS 6500
- 通道数： 双通道
- 尺寸规格： 3U 尺寸，单插槽插件模块
- 工作模式： 推力位置、差胀、杆位置三种模式
- 输出类型： 前后缓冲和比例输出、0/4–20mA 输出、0–10V 输出
- 标准符合： API 670、API 618
- 兼容传感器： 位移传感器 6422、6423、6424、6425 及驱动器 CON XXX
- 可热插拔： 支持
功能特点：
- 三种工作模式： 推力位置模式精确监控轴向位置，在 40 毫秒或更短时间内检测突然和微小的轴向移动；差胀模式测量壳体与转子之间的相对膨胀差值，支持串联/互补或锥形/斜坡模式；杆位置模式监测往复式压缩机中的骑马带磨损情况
- 自检功能： 包括监控硬件、电源输入、硬件温度、传感器和电缆连接状态
- 内置软件线性化： 便于安装后调整传感器
- 热插拔设计： 支持在线更换，减少停机时间
- 系统集成： 可轻松集成到 DeltaV 和 Ovation 过程自动化系统，包括预配置的 DeltaV 图形 Dynamos 和 Ovation 图形宏
应用场景：
- 汽轮机： 推力位置监测与差胀保护
- 燃气轮机： 轴向位移监控
- 往复式压缩机： 骑马带磨损监测
- 水轮机： 差胀与推力保护
- 石化和电力行业中的关键旋转机械
性能参数：
- 响应时间： 40 毫秒以内检测轴向移动
- 通道数： 双通道
- 输出信号： 0/4–20mA、0–10V、缓冲和比例输出
- 标准符合： API 670、API 618
材质构成：
- 工业级电子元器件
- 先进信号处理集成电路
- 工业级外壳结构
结构特征：
- 3U 尺寸单插槽插件模块，机柜空间需求比传统四通道 6U 卡减少一半
- 多种模拟输出端子
- 状态指示 LED
- 符合 API 670 标准的热插拔设计
工作原理：
位移传感器安装在轴端或推力轴环处，以非接触方式测量轴的轴向位置。A6210 模块接收传感器信号后，通过内部信号处理电路进行放大、滤波和数字化处理。在推力位置模式下，将测量的轴向位置与报警设定点比较，驱动报警和继电器输出；在差胀模式下，测量壳体上传感器与轴上传感器目标之间的相对差值；在杆位置模式下，通过监测活塞杆下降来评估骑马带磨损程度。
安装要求：
- 将模块插入 AMS 6500 机架对应插槽
- 正确连接位移传感器电缆
- 确保传感器安装位置和间隙符合规范
- 确保机架接地良好
- 建议将推力轴承温度测量作为推力位置监测的补充
使用注意事项：
- 推力位置监测建议采用冗余传感器和表决逻辑
- 定期检查自检功能状态
- 利用内置软件线性化功能进行传感器校准
- 确认报警和跳闸设定点与设备保护要求一致
- 更换模块时利用热插拔功能减少停机时间
- 定期备份配置数据
