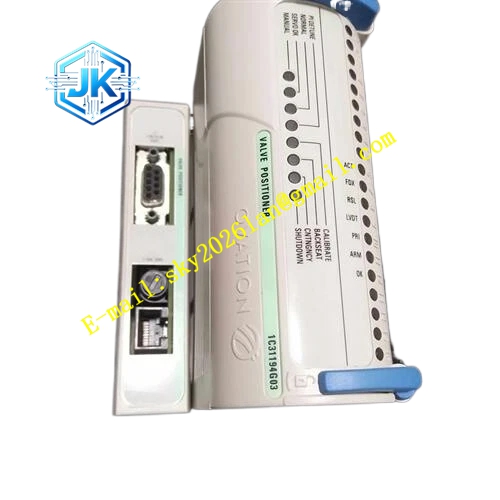

Emerson A6120
技术规格：
- 品牌： Emerson（EPRO）
- 产品系列： AMS 6500 / A6000 系列
- 产品类型： 轴相对振动监测模块（壳体/地震振动监测）
- 通道数量： 双通道，独立监测
- 模块尺寸： 3U 尺寸，单插槽插入式
- 安装方式： 热插拔模块
- 传感器输入数量： 两个独立通道
- 输入类型： 电磁式（机电式），差分输入
- 输入电阻： >100kΩ
- 输入电压范围： -5 至 +15VDC
- 下截止频率： 1Hz 或 5Hz（可选）
- 上截止频率： 50~2000Hz（可调）
- 可选频率范围： 5~50Hz、10~50Hz、50~1000Hz、50~1600Hz
- 输出： 前后缓冲和比例输出、0/4~20mA 输出、0~10V 输出
- 工作温度： -17°C 至 +65°C（0°F 至 150°F）
- 相对湿度： 0~95% RH（无冷凝）
- 供电电压： 24VDC
- 重量： 约 0.3kg
- 尺寸： 约 30mm × 128.4mm × 160mm
- 标准合规： API 670、API 618
功能特点：
- 双通道独立监测： 两个独立通道可同时监测两个测点的壳体振动
- 可配置继电器旁路和跳闸倍数： 用户可根据具体应用需求灵活配置继电器和跳闸参数
- PeakVue 技术： 配备获奖的 PeakVue 技术，用于滚动元件轴承和齿轮故障的早期预警
- 热插拔设计： 支持在线更换模块，无需停机，最大限度减少维护停机时间
- 冗余通信： 支持冗余 Modbus、TCP 或串行通信，确保与第三方控制系统的高可靠集成
- 自检功能： 包括监控硬件、电源输入、硬件温度、传感器和电缆的自检
- 与 AMS 6500 集成： 与外部 AMS 6500 机械健康监测仪无缝配合，持续监测旋转机械的振动、温度、压力等关键参数
- DeltaV/Ovation 集成： 支持与 DeltaV™ 和 Ovation® 过程自动化系统的三步集成
应用场景：
- 蒸汽涡轮机： 壳体振动监测与保护
- 燃气涡轮机： 振动保护与健康管理
- 压缩机： 离心式、螺杆式压缩机的振动监测
- 水力涡轮机： 水轮发电机组的振动保护
- 核电应用： 核电站关键旋转机械的振动监测
性能参数：
- 通道数量： 2 个独立通道
- 输入电阻： >100kΩ
- 输入电压范围： -5 至 +15VDC
- 频率范围： 下截止 1/5Hz，上截止 50~2000Hz 可调
- 输出： 0/4~20mA、0~10V
- 供电： 24VDC
材质构成：
- 工业级电子元器件
- 高可靠性信号处理电路
- 工业级 PCB 电路板
- 模块化金属外壳
结构特征：
- 3U 尺寸插入式模块
- 单插槽设计，机柜空间需求比传统四通道 6U 卡减少一半
- 每个 19 英寸机架可容纳 14 个模块
- 前端接线端子
- 状态指示 LED
- 热插拔连接器
工作原理：
电磁式地震振动传感器安装在轴承座或机壳上，将机械壳体的振动转换为电信号。A6120 模块接收传感器信号后，内部信号处理电路对信号进行放大、滤波和数字化处理，计算振动幅值。处理结果与预设的报警和危险设定点进行比较，超过阈值时驱动继电器输出保护动作。模块同时提供 0/4~20mA 和 0~10V 比例输出，将振动趋势数据传送至 DCS/SCADA 系统用于长期趋势分析。PeakVue 技术对信号进行特殊处理，提取滚动元件轴承和齿轮的早期故障特征。
安装要求：
- 插入 AMS 6500 机架对应插槽，支持热插拔
- 正确连接电磁式传感器电缆至模块输入端子
- 确保传感器安装位置和安装方式符合测量要求
- 确保供电电压为 24VDC
- 工作温度范围 -17°C 至 +65°C
- 相对湿度不超过 95%（无冷凝）
