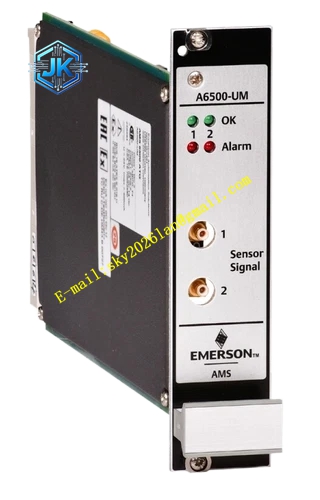

Emerson A-6500-UM
技术规格：
- 通道数：2 个传感器输入通道（独立或组合）
- 电涡流输入：信号 / 原始电压范围 −1 V 至 −22 V；频响 0–18750 Hz（衰减 <0.1 dB）；传感器供电 −23.25 V / −26.0 V DC 可选、短路保护；最大负载 35 mA；供电精度 ±1%；负载调整率 ±1%
- 压电输入：+1 V 至 +23 V；频响 0–18750 Hz；恒流 0–8 mA 可调（二线 / 四线可选）；增益精度 ±3.5%
- 地震式（电动式）输入：−10 V 至 +15 V；频响 0–2000 Hz；提升电流 0–8 mA 可调
- 低频轴承振动输入：−11 V 至 +11 V；频响 0–1000 Hz；供电 ±15 V DC，最大负载 35 mA
- 霍尔 / 转速输入：+1 V 至 +22 V（扩展 0–30 V 仅用于转速测量）；频响 0–18750 Hz；供电 +30 V，最大负载 35 mA
- 磁阻（VR）传感器输入：−22 V 至 +22 V（原始信号削波限幅 −15 V 至 +15 V，最大输入 ±30 V）；频响 0–18750 Hz；传感器阻抗要求 110 Ω–10 kΩ
- 数字输入：5 路；逻辑低 0–3 V 有效，逻辑高 13–32 V（开路）不有效；负载 <1 mA；其中 2 路可作键相输入（DI1 或 DI2），键相频率 0–2000 Hz（占空比 20–80%）
- 模拟电流输出：2 路，0/4–20 mA，精度 ±1% 满量程，最大负载 <500 Ω，温度漂移 ±1% 满量程
- 数字输出：6 路固态继电器（常开，SPST，极性保护），19–32 V DC，最大 100 mA，开通 / 关断时间 <5 ms
- 脉冲输出：2 路（光耦集电极 – 发射极，常开），0–2000 Hz（50% 占空比），最大 30 mA
- 原始信号输出：每传感器通道 1 路缓冲、短路保护，精度 ±1% 满量程，频响 0–18750 Hz（衰减 <1 dB），2000 Hz 内相移 <5°、18750 Hz 内 <15°
- 通信接口：测量信号经内部 RS 485 总线送至 A6500-CC 通信卡，转换为 Modbus RTU 与 Modbus TCP/IP 上送主机 / 分析系统；通信卡前面板 USB 口可直连 PC / 笔记本进行组态与画面监视
功能特点：
- 双通道、3U 尺寸、单槽插卡，机柜占地较传统四通道 6U 卡减半
- API 670 合规，支持热插拔
- 远程可选限位倍率与跳闸旁路
- 前面板与后面板均提供缓冲输出与比例输出，并带 0/4–20 mA 输出
- 自检覆盖硬件、电源输入、硬件温度、传感器及电缆
- 测量函数齐全：轴振动位移（0 – 峰值 / 峰峰值 / RMS/Smax/SmaxPP）；机壳振动位移、速度、加速度（同上五种算法）；位置（单 / 串联 / 锥度距离、杆间隙、杆下落平均值与触发值、偏心峰峰值 / 最小 / 最大值）；转速与键相；动态压力（0 – 峰值 / 峰峰值 / RMS）
应用场景：汽轮机、燃气轮机、压缩机、水轮机等关键旋转机械的振动、位置、转速与动态压力保护及预测性监测。
性能参数：最大功耗 6 W；组态密码保护。
材质构成：PCB/EURO 卡（按 DIN 41494）；电路板涂覆三防漆（HumiSeal 1B31 EPA），符合 IPC-CC-830B 与 IPC-A 610，抗空气污染等级 ISA-S71.04-1985 G3。
结构特征：机架槽位 3RU/6HP；板卡尺寸 100 × 160 mm（3.937 × 6.300 in）；重量约 200 g（不含包装）。
工作原理：接收前端传感器（电涡流 / 压电 / 地震式等）的原始信号，经板载调理与模数转换后按所选测量模式计算动态 / 静态 / 转速特征值，一方面经内部 RS 485 总线上传通信卡并转为 Modbus 协议，另一方面通过 0/4–20 mA 与缓冲原始信号输出至后端记录仪 / 保护逻辑。
安装要求：插装于 A6500-xR 系统机架，由机架提供供电与信号接线；支持热插拔。
使用注意事项 / 环境条件：
- 工作温度：−20 ℃ 至 +70 ℃（强制风冷）；无强制风冷时 −20 ℃ 至 +55 ℃
- 存储温度：−40 ℃ 至 +85 ℃
- 相对湿度：5–95%，无凝露
- 防护等级：IP20（IEC 60529）
- 抗振 / 抗冲击：IEC 60068-2-6，0.15 mm/10–55 Hz、20 m/s²/55–150 Hz；冲击 150 m/s²、每轴 4000 次
- EMC：EN50081-1 / EN50082-2
- 认证：CE、ATEX、IECEx、CSA（含 UL 61010-1、UL 60079-15）、EAC、CCC、DNV GL 船级社型式认可；危险区域为无火花型 Ex nA nC IIC Gc（T4）；安全完整性 SIL 2（SC2，IEC 61508）
- 配套附件：A6500-LC LVDT 转换器（DIN 导轨安装）
