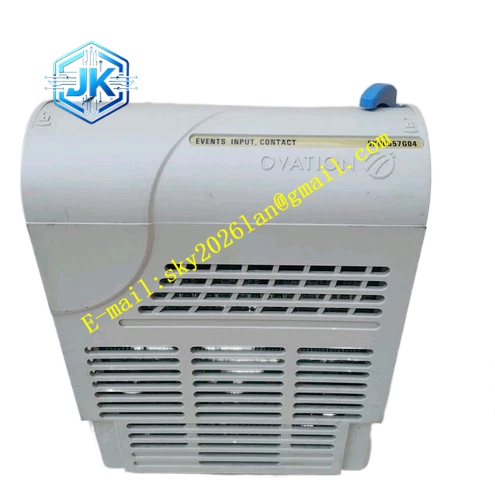

Emerson 5X00790G01

Emerson 5X00790G01

产品简介：OCC100 是 Emerson 面向就地化、分散式控制场景推出的紧凑型 Ovation 控制器，将 PLC 的紧凑外形与坚固性同 Ovation 系统的控制能力与工程工具集成度相结合。将控制器安装在靠近现场设备的位置，可显著降低现场电缆、端接与回路校验成本。支持单工或冗余配置，冗余模式下主备控制器实现完全无扰自动切换。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

Emerson 5X00790G01

技术规格：

  • 处理器：Xilinx Zynq SoC 双核，667 MHz Cortex A9 CPU
  • 内存：256 MB DDR3 SDRAM
  • 存储：1 GB USB 闪存（板载支持清除与格式化）
  • 热插拔：支持在线更换控制器模块
  • 温度监测：模块内置温度监测
  • 以太网端口：每个控制器模块 2 个以太网口，冗余控制器底座上有 2 个独立 MAC；10/100/1000 Base-T，RJ45 连接器，遵循 IEEE 802.3-2008
  • 控制任务：最多同时执行 3 个过程控制任务，循环速度 10 ms 至 300 s 可设
    • Ovation 3.5.1/3.6 软件版本：两个任务固定为 1 s 与 100 ms，第三个用户可设
    • Ovation 3.7 及以上：三个任务循环速度均用户可设（10 ms–300 s）
  • 过程点容量：可更新最多 10,000 个过程点
  • 控制图表：平均可执行 1,000 张以上
  • SOE 事件顺序记录分辨率：1 ms
  • I/O 授权分层：Tier 1（0–25 点）、Tier 2（26–50 点）、Tier 3（51–100 点）、Tier 4（101–250 点）、Tier 5（不限点数）
  • 远程节点接口：最多 16 个远程节点，每节点最多 64 个 Ovation I/O 模块
  • 供电电压：+24 VDC 主电源
  • 功耗：单工控制器电子模块 +24 VDC 典型 5.8 W，最大 6.4 W
  • 通信协议（嵌入式驱动）：Modbus TCP/RTU（Client/Server）、DNP3（Client/Server）、IEC 60870-5-101/103/104、IEC 61850 MMS Client、OPC UA（Client/Server）、EtherNet/IP（Explicit/Implicit Client/Server）、BACnet Server、GE EGD、GE Mark IV/GSM Client、Siemens S7、Allen-Bradley CSP/PCCC/DF1、ICCP、Motorola ACE IP Gateway、Optomux 等
  • 实时操作系统：商用多任务实时操作系统，支持抢占式优先级调度

功能特点：

  • 面向偏远装置或就地设备的关键控制，低功耗设计
  • 模块化 I/O 底座设计，适配空间受限机柜
  • 可与 Ovation 远程站配对构成独立控制系统
  • 冗余控制器完全无扰切换，无论主控制器因何种故障停机均可无缝切换至备用
  • 宽温运行范围，适合恶劣环境就地安装
  • 支持广域网通信（VPN / 蜂窝 / 无线），即使与主机系统链路断开仍可继续过程控制
  • 嵌入式协议驱动，无需额外硬件即可对接第三方 PLC/PAC/RTAC、智能逆变器、气象站、保护继电器、马达控制中心
  • 兼容全系列 Ovation I/O 模块（含励磁控制、机械健康监测专用模块及高密度模块）
  • 采用标准 Ovation 工程工具进行配置与维护
  • 集成报警处理（5 个高限、5 个低限及增量报警）、限值检查、工程单位转换、数据库存储、标签挂牌

应用场景：

  • 电力行业：发电厂机组控制、励磁控制、机械健康监测、水电厂控制
  • 水务与污水处理：水厂 / 污水厂就地 PLC 式控制
  • 油气田：井口控制
  • 电网与微网：微电网控制器、可再生能源并网、智能逆变器接入
  • 远程 / 无人值守站点：利用 WAN 通信的偏远过程控制
  • 紧急停车系统（ESD）与高级过程控制

性能参数：

  • 控制回路速度：10 ms–300 s 可调
  • SOE 分辨率：1 ms
  • 过程点更新：最多 10,000 点
  • 控制图表执行：> 1,000 张
  • 网络：双千兆以太网（10/100/1000 Base-T）
  • 冗余：控制器、电源、通信网络全冗余可选

材质构成：

  • 控制器模块：白色 ABS/PC 工程塑料前面板（丝印 Emerson/Ovation/OCC100 标识），蓝色金属锁扣，金属屏蔽外壳
  • 控制器底座：灰色金属 / 塑料机架，绿色 Phoenix Contact 螺钉端子排，蓝色侧板印 OVATION 标识

结构特征：

  • 冗余控制器底座（含两个控制器模块）：宽 7.91″（20.09 cm）× 高 8.50″（21.59 cm）× 深 7.47″（18.97 cm）
  • 单个控制器模块：宽 3.60″（7.77 cm）× 深 7.90″（20.07 cm）
  • 单工控制器底座（含一个控制器模块）：高 6.90″（17.53 cm）
  • 2 槽水平 I/O 底座：宽 9.20″（23.368 cm）× 高 10.50″（26.67 cm）× 深 7.44″（18.898 cm）
  • 4 槽水平 I/O 底座：宽 17.00″（43.18 cm）× 高 10.50″（26.67 cm）
  • 安装方式：DIN 导轨安装（冗余底座需配转接件）；4 槽底座可装入窄至 19 英寸的机柜或螺栓固定于 19 英寸机架安装支架
  • 接口：单工底座 1 个 9 针 D 型连接器（1×8 模块 I/O 分支）+ 8 针端子排；冗余底座 3 个 9 针 D 型连接器（3×8 模块 I/O 分支）+ 20 针端子排

工作原理：OCC100 基于 Xilinx Zynq 双核 SoC 运行实时操作系统，按用户组态的控制图表循环执行 I/O 输入扫描、控制策略运算（PID 调节、顺序功能图、布尔逻辑、高级控制）和输出扫描。控制器通过双千兆以太网与 Ovation 局域网 / WAN 通信，通过 9 针 D 型连接器连接本地 Ovation I/O 分支（每分支最多 8 个 I/O 模块）。冗余配置时主备控制器实时同步过程数据与输出状态，主控制器故障时备用控制器在零扰动下接管控制。

安装要求：

  • DIN 导轨安装，或螺栓固定于机柜 / 机架
  • 冗余配置须将主备控制器安装于同一冗余控制器底座上，底座内置非易失 MAC 地址存储模块以支持控制器模块热更换
  • I/O 模块直接插入 OCC100 I/O 底座，现场接线接至模块下方螺钉端子排
  • 2 槽 / 4 槽 I/O 底座支持菊花链连接，内置总线终端与旁路开关
  • 接地通过端子排第 20 位专用端子用 14 AWG 短跳线接大地
  • 电源组件为 5 A 电源单元，可选单工主电源、单工主 + 辅、冗余主电源、冗余主 + 辅四种配置（分别含 1/2/2/4 个电源单元）

使用注意事项 / 环境条件：

  • 工作温度：-20°C 至 +70°C（-4°F 至 +158°F）
  • 认证：IEC 61131-2、CE Mark
  • 供电：24 VDC 主电源，功耗 5.8 W 典型 / 6.4 W 最大
  • 控制器模块支持热插拔，但更换后须确认冗余同步状态正常
  • 软件版本影响任务循环速度可配置性（3.5.1/3.6 版部分任务速度固定，3.7 及以上全部可设）
  • 可由 Emerson 提供标准或定制机柜 / 防护外壳以满足不同环境等级、板尺寸与端接要求
