描述

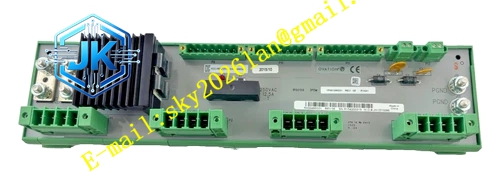

Emerson 5X00489G01
技术规格：
- 输入电压范围（系统级）：交流 85–264 VAC（标称 100–240 VAC）；直流 90–375 VDC
- 频率范围：43–67 Hz
- 输出电压：标称 24 VDC，可调范围 23.5–28.5 VDC，出厂初始设定 24.5 V ±1%，整体输出公差优于 ±2%
- 输出功率等级：两种可选 ——24 VDC / 10 A / 240 W（主 + 辅）与 24 VDC / 20 A / 480 W（主 + 辅）
- 输出纹波：10 A 方案 < 50 mVpp；20 A 方案 < 100 mVpp
- 保持时间：> 20 ms
- 时间与温度漂移：< 1.0%
- 功率因数校正：有源 PFC，PF > 0.92
- 接线端子：绿色 Phoenix Contact 螺钉端子，分 PRIMARY、PRIMARY AUX、SECONDARY MAIN、SECONDARY AUX 四路输入区，另设 PGND/AUX G 接地端子
- 板载保护器件：250 VAC / 12.5 A 黑色继电器 / 断路器模块
- 通信接口：无（无源配电模块，不具备通信功能）
- 处理器 / 内存：无（无源均流配电板，不含处理器）
功能特点：
- 双路冗余电源输入，二极管均流实现主辅电源无缝切换，单路电源故障不影响系统供电连续性
- 模块化无风扇设计，无冷却风扇降低故障点
- 主 / 辅电源可在线热更换，支持在线维护
- 输入侧内部熔断，输出侧具备持续短路、持续过载与开路保护
- 输出可短时提供高电流，满足感性负载启动或切换需求
- 板载 3 个 LED 状态指示灯（输入、输出、报警）
- SELV 安全特低电压设计，防护等级 IP20
- 有源功率因数校正降低功耗与发热
应用场景：
- 电力行业：发电厂 Ovation DCS 控制器机架与 I/O 子系统的冗余配电
- 水务与污水处理厂：Ovation 系统控制柜内冗余电源分配
- 石化、冶金等过程工业：需要高可用性冗余供电的 Ovation 控制系统机柜
- 典型为控制室内的机柜安装，配套 Ovation 5 A / 10 A / 20 A 电源单元使用
性能参数：
- 冗余架构：N+1 冗余供电，主 / 辅两路独立外部 AC/DC 馈线
- 系统监测：持续监测电源状态并通过 LED 与系统报警上传
- 可扩展性：10 A 方案含 PDM 与预装 DIN 导轨背板；20 A 方案含均流二极管、配电端子排与背板
- 48 VDC 辅助电源可按需要配置
材质构成：
- 玻纤环氧印刷电路板（PCB），表面灰色阻焊
- 黑色挤压铝制散热片（铝阳极氧化处理）
- 绿色 Phoenix Contact 阻燃 PA 螺钉式接线端子
- 黑色模压塑料保护器件外壳
- 钢制安装卡扣与金属接地螺柱
结构特征：
- 外形：长条形水平安装板，宽度方向沿 DIN 导轨延伸
- 安装方式：标准 DIN 导轨卡扣安装，亦可螺栓固定于机柜安装板
- 槽位：不占用控制器 / I/O 槽位，独立安装于电源区
- 尺寸：约 321 mm × 76 mm × 70 mm（约 12.7″ × 3.0″ × 2.8″）
- 重量：约 1.3–2 kg
工作原理：模块接收来自两组外部电源（主电源 Main 与辅助电源 Auxiliary，各含 Primary 与 Secondary 两路馈线）的 24 VDC 输入，经板载均流二极管组进行二极管或运算 —— 电压较高的一路自动承担负载，另一路热备份；当工作电源电压跌落或故障时，备份电源经二极管自动切入，整个切换过程无断点。合并后的 24 VDC 再通过多组螺钉端子排分配至各控制器机架与 I/O 模块。
安装要求：
- 水平安装于标准 DIN 导轨上，位于 Ovation 电源单元与控制器机架之间
- 接地：通过端子排第 20 位专用端子用 14 AWG 短跳线做保护接地（PGND）
- 现场接线直接接入板载可插拔螺钉端子排，无需机柜内中间端子条
- 主辅两路外部电源须来自独立馈线，避免单点共因故障
使用注意事项 / 环境条件：
- 工作温度：-20°C 至 +70°C
- 存储温度：-40°C 至 +85°C
- 湿度：0%–95% 无凝露
- 防护等级：IP20（板卡级，机柜内安装）
- 安全等级：SELV 安全特低电压
- 认证：CE Mark、UL、IECEx、RoHS 合规
- 安装于洁净机柜内，禁止裸露安装于现场露天或腐蚀性环境
- 更换电源模块时须确认均流二极管状态与 LED 指示正常后方可上电
