描述

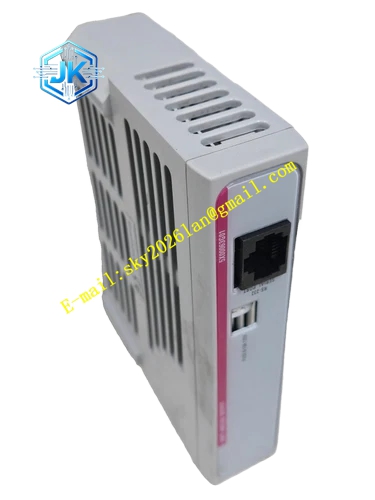

Emerson 5X00357G03
技术规格
- 双路 24VDC 电源输入汇流
- 电源电压、故障状态实时监测
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 相对湿度：5% ~ 95%，无冷凝
- 电源故障信号上传背板总线
- 适配 DeltaV I/O 机架背板
功能特点 双路直流电源汇流，两路电源并联向机架背板供电，任意一路电源故障，另一路电源持续为机架供电，不中断控制系统运行。硬件实时采集两路电源电压，电压低于阈值立刻生成故障报警。前面板 LED 指示灯分别显示两路电源的供电状态、故障告警。模块内置隔离电路，防止一路电源故障反向冲击另一路电源。冗余架构下支持电源模块热插拔操作。
应用场景 石油化工、电厂 DeltaV DCS 控制柜 I/O 机架，用于冗余电源架构，实现双电源供电管理与状态监测。
性能参数
- 电源切换无扰动，供电不间断
- 电压采样精度高，故障识别及时
- 隔离保护可靠，防止电源相互倒灌
- 长期连续运行稳定
材质构成 多层阻燃玻纤环氧树脂 PCB。电压采样芯片、隔离二极管、保护阻容元件。背板连接器镀金触点。接线端子铜合金，阻燃塑料基座。金属屏蔽结构降低电磁干扰。
结构特征 标准插卡式板卡，安装于 DeltaV 机架电源槽位。前面板集成电源接线端子与 LED 状态指示灯。机械锁扣，抵抗机柜振动，防止板卡松动。电源汇流回路与信号监测回路分区布局。
工作原理 两路 24VDC 电源接入模块，模块内部汇流电路将两路电源合并输出至机架背板。采样电路持续监测两路电源电压，当其中一路电源失电或者电压跌落，模块自动隔离故障电源，由完好电源单独供电，同时将电源故障信息通过背板总线上传 DCS 操作站。
安装要求 垂直插入 DeltaV 机架插槽，扣紧机械锁扣。两路电源输入电缆选用足够线径线缆，端子紧固。电源线与信号电缆分开敷设。机柜接地可靠，模块预留通风散热空间。
使用注意事项 两路冗余电源需来自独立供电回路。定期检查电源接线端子紧固状态。保持模块通风口无遮挡。禁止在运行状态下直接拔出本模块。禁止私自拆解模块。
