描述

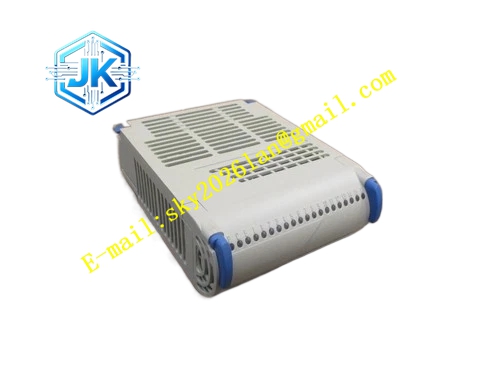

Emerson 5X00106G01
技术规格
- 输出通道数量：8 路继电器输出通道
- 继电器触点额定规格：250VAC / 5A
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 环境相对湿度：5% ~ 95%，无冷凝
- 每通道继电器触点隔离
- 继电器状态反馈采集
功能特点 每通道独立电磁继电器，干接点无源输出，适配不同电压等级外部回路。支持常开、常闭触点软件组态。硬件快速响应联锁指令。内置继电器线圈与触点状态诊断。前面板 LED 指示灯显示继电器吸合、释放、故障状态。支持关键联锁回路硬接线冗余配置。
应用场景 应用于火力发电厂、化工装置 Ovation 控制系统机柜。输出硬接点信号用于设备跳闸、联锁保护、现场声光报警、电机辅助控制回路。
性能参数
- 继电器机械寿命可达千万次级别
- 继电器动作响应速度快
- 在工业振动环境下触点接触稳定
- 线圈回路内置浪涌抑制
材质构成 阻燃工业 PCB 基板。工业电磁继电器、线圈浪涌吸收器件。镀金背板连接器。阻燃塑料前面板与接线端子。
结构特征 标准机架插卡式板卡。前面板集成接线端子和状态 LED 指示灯。机械锁扣防振动松脱。各继电器通道分区布置，降低通道之间干扰。
工作原理 Ovation 控制器通过背板总线发送开关指令到模块。内部驱动电路控制继电器线圈励磁或失磁，继电器触点闭合或断开，切换外部硬接线回路。模块持续采集继电器状态，检测线圈故障、触点异常，将诊断信息上传至 DCS 操作员站。
安装要求 模块插入 Ovation 机架指定插槽并锁紧扣。现场跳闸接线与传感器信号电缆分开敷设。端子螺丝拧紧保证可靠接触。整套机架保护接地完整。
使用注意事项 不可超过继电器触点额定负载容量。切换感性负载时，外部增加浪涌吸收元件。安装完成后对所有通道进行全回路测试。触点粘连时直接更换模块。
