描述

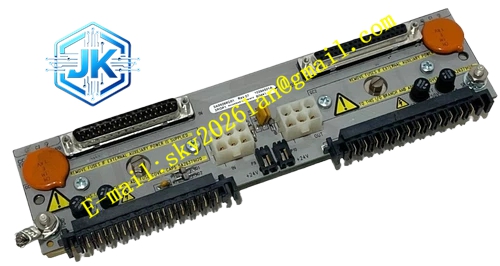

Emerson 3A99266G01
技术规格
- 背板供电：5VDC、24VDC
- 总线协议：Ovation 专用背板总线
- 工作温度：-40℃~+70℃
- 存储温度：-50℃~+85℃
- 湿度：5%~95% 无凝露
- 防护等级：IP20
- ISA G3 防腐等级
功能特点 为机架内所有卡件提供电源母线供电。 承载 Ovation 专用背板通信总线。 金手指插槽实现各个模块信号互联。 机械编码定位，配合卡件防错插装。 多通道信号走线，支持多路 I/O 信号传输。
应用场景 火电、化工 Ovation DCS I/O 机架内部，作为整套 I/O 机架的供电与通信总线载体。
性能参数 总线阻抗匹配良好，信号传输稳定。 插槽镀金触点接触电阻长期稳定。 7×24 小时连续运行。
材质构成 玻纤环氧树脂多层 PCB 基板。 镀金插槽金手指触点。 金属加固框架。 阻燃绝缘材料。
结构特征 长方形大板结构，固定在 I/O 机架后部。 正面多组插槽，用于插入各类 I/O 卡件与端子底座。 背部集成电源与总线布线。 机械定位孔固定在机架柜体。
工作原理 背板上的电源母线将机架电源模块输出的直流电源分配至各个插槽。通信总线在背板上连通，实现各个插卡之间数据交互。所有 I/O 卡件通过金手指插槽接入背板，获取电源与通信通道。
安装要求 固定在 I/O 机架后部，螺丝紧固到位。 安装过程避免磕碰镀金插槽触点。 机架接地可靠。 安装完成后再依次插入各类卡件。
使用注意事项 禁止用手直接触碰镀金触点，防止氧化污染。 不可在带电状态下插拔背板。 防止金属碎屑掉入插槽造成短路。 定期检查机架接地。 禁止私自切割或者修改背板线路。
