描述

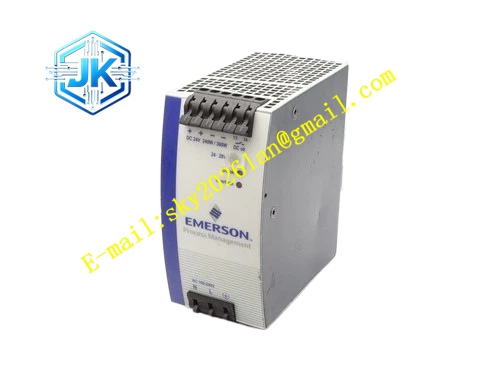

Emerson 1X00188H01
技术规格
- 背板供电：5VDC
- 通信协议：Ovation 专用本地 I/O 总线协议
- 工作温度：-40℃~+70℃
- 存储温度：-50℃~+85℃
- 湿度：5%~95% 无凝露
- 防护等级：IP20
- ISA G3 防腐等级
- 绝缘耐压：1500VDC
功能特点 实现控制器与本地 I/O 机架双向高速数据传输。 通信链路硬件隔离，抑制干扰串入控制器。 内置通信故障诊断，链路中断触发报警。 前面板 LED 指示灯显示收发与运行状态。 机械编码防错，防止错装。 支持 Ovation 资产识别。
应用场景 火电、化工 Ovation DCS 主控机柜，用于扩展本地 I/O 机架，增加系统采集与控制点位。
性能参数 通信传输延迟低。 误码率低。 链路故障快速告警。 7×24 小时不间断稳定运行。
材质构成 金属加固前面板。 玻纤环氧树脂高速电路板。 镀金金手指触点。 光电隔离芯片。 工业通信驱动芯片。 阻燃塑料壳体。
结构特征 机架插卡式模块化卡件。 前面板配置通信状态 LED 指示灯。 后端金手指对接控制器背板总线。 侧边机械防错卡扣。
工作原理 模块接收控制器下发的控制指令，通过本地 I/O 总线转发至 I/O 机架；同时接收 I/O 机架采集的现场测点数据，回传给主控制器。模块持续监测总线通信质量，通信链路异常时，将故障信息上传 DCS 系统。
安装要求 安装于 Ovation 控制器机架指定槽位。 使用原厂屏蔽总线电缆连接 I/O 机架。 通信线缆远离变频器、电机动力电缆。 机柜可靠接地。 禁止带电插拔模块。
使用注意事项 总线线缆长度严格遵循系统设计上限。 不可替换非原厂通信电缆。 定期检查总线接头紧固状态。 防爆区域遵循防爆规范。 禁止私自拆解模块外壳。
