描述

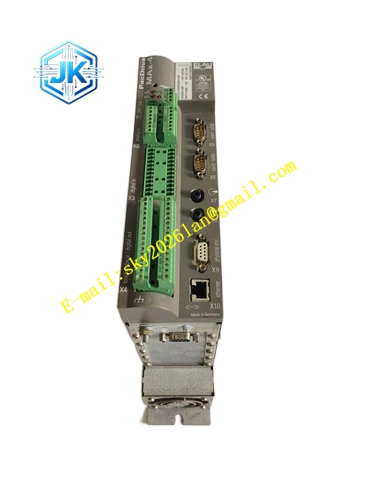

ELAU PS‑5POWERSUPPLYISH
技术规格 输入供电：三相 380‑480VAC，50‑60Hz 控制电源：DC24V 直流母线输出电压：530‑680VDC 内置制动功率：持续 200W，峰值 28kW 内置 EMC 电源滤波器 SERCOS 光纤接口数量：2 组 工作温度：0‑55℃ 防护等级：IP20 安装方式：控制柜壁挂式 整机重量：5kg
功能特点 集成 EMC 电源输入滤波器，抑制电网干扰。内置泄放制动电阻，处理整套系统回馈再生能量。公共直流母线架构，多台 iSH 伺服之间可以实现能量互通。集成 SERCOS 总线中继转发功能，简化系统光纤布线。完整硬件故障诊断，过压、欠压、过流、过热实时报警。面板 LED 指示灯显示电源、总线、故障状态。支持 EPAS‑4 软件读取故障日志。具备安全停机信号输入接口。单台电源最多支持 25 台 iSH 伺服单元组网。
应用场景 多轴分布式包装生产线；贴标机组；医药灌装成套设备；印刷后段自动化设备；iSH 分布式伺服驱动成套系统。
性能参数 直流母线电压输出稳定，负载波动工况电压漂移小。制动回路响应速度快，高速启停工况可靠消耗回馈能量。SERCOS 总线通讯周期最低 250μs。故障报警信息断电保存。
材质构成 铝合金金属壳体，FR‑4 功率电路板，大功率整流桥，内置制动功率电阻，EMC 滤波器件，光纤收发模块，散热风扇，螺丝锁紧接线端子，贴片 LED 状态指示灯。
结构特征 壁挂立式壳体，背部预留固定孔位。壳体上部布置三相交流输入接线端子；中部为直流母线输出端子、SERCOS 光纤接口；下部为 24V 控制电源端子、IO 信号端子与状态指示灯。底部内置散热风扇，实现强制散热。外壳铭牌印刷完整型号 PS‑5POWERSUPPLYISH。
工作原理 三相交流输入电源经过 EMC 滤波电路送入大功率整流桥，转换为稳定直流母线电压，通过母线端子输出给所有 iSH 伺服驱动单元。系统伺服电机减速回馈能量汇集到公共直流母线，母线电压升高时内置制动回路启动，通过制动电阻消耗多余能量。SERCOS 光纤总线完成上位运动控制器和各 iSH 伺服单元数据转发。硬件监测电路持续监测输入电压、母线电压、模块温度，故障条件下切断直流母线输出并输出报警信号ManualsLib。
安装要求 壁挂安装，四周预留足够散热空间。三相输入线缆使用屏蔽动力电缆。直流母线输出线缆线径严格按照驱动台数选型。动力线缆与信号线缆分开布线，控制柜可靠保护接地。SERCOS 光纤弯曲半径严格遵守器件规格。24V 控制电源输出稳定。
使用注意事项 禁止带电插拔交流输入端子、直流母线端子以及光纤接头。不可阻挡底部散热风扇风道。检修操作必须佩戴防静电手环。系统配置 iSH 伺服台数不可超过单台电源最大驱动数量。
