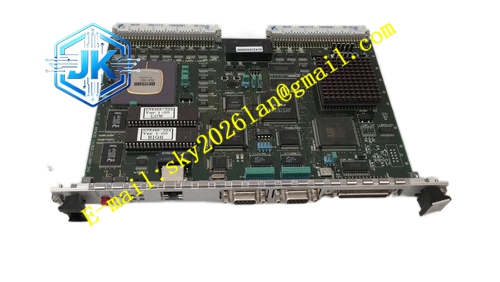

Densan DVE‑486‑22 (9387A)
技术规格 总线标准：ANSI/IEEE 1014 VME 总线，支持主从模式 机械规格：6U 单槽 VME 插卡 供电：VME 背板 + 5VDC、±12VDC 供电 板载配置：大容量板贴工业内存，存储介质插槽 面板接口：多路以太网口、调试串口、VGA 显示接口 工作温度：0℃‑55℃ 存储温度：‑40℃‑85℃ 相对湿度：5%‑95%，无凝露 防护等级：IP20 背板连接器：DIN41612 J1/J2 镀金连接器
功能特点 VME 总线完整主控能力，读写机架内全部从站 I/O 板。多网口独立以太网通道，和上位机实现高速双向通信。板载存储保存操作系统、固件、设备工艺参数。硬件看门狗定时器，程序跑飞自动硬件复位。前面板 LED 阵列反馈电源、CPU 运行、网络链路、故障告警。上电完整硬件自检，覆盖处理器、内存、总线、网络电路。内置多级 EMC 滤波抑制工业电磁干扰。支持 VME 总线中断接收转发。调试串口用于维护故障排查。
应用场景 半导体晶圆制造设备主控机柜，高性能自动化测试设备主机单元，VME 架构工厂自动化控制柜，高算力需求特种工业实时处理设备，设备升级改造、备件替换项目。
性能参数 VME 总线最大传输速率 38MB/s 看门狗配置区间 10ms‑2s 以太网 10/100Mbps 自适应 抗振动指标：10Hz‑150Hz，恒定振幅 0.5g 抗冲击指标：10g 峰值加速度，脉冲时长 11ms 强制风冷机柜 MTBF 168000 小时
材质构成 前面板阳极氧化铝合金。PCB 基板高 Tg FR‑4 玻纤环氧板材，UL94‑V0 阻燃。背板连接器触点镀金铜合金。处理器、内存、网络芯片全部工业宽温元器件。铝制散热片导热，紧固件为镀镍碳钢螺丝、锁止插拔把手。
结构特征 标准 6U 单槽 VME 插拔机械结构。金属前面板装配锁紧插拔把手，排布网口、串口、显示接口、LED 指示灯。后端双排 DIN41612 镀金连接器对接机架背板。电路板严格分区布局，划分处理器运算区、内存存储区、VME 总线区、网络信号区。处理器上方装配大面积铝制散热片。各个功能电路配置独立去耦电容。PCB 与前面板开设通风缺口适配机柜强制风冷。高速网络信号线做屏蔽走线。
工作原理 机架上电，DVE‑486‑22 (9387A) 执行上电硬件自检。处理器完成内存、存储单元、VME 总线控制器、网口芯片初始化。操作系统、应用固件由存储介质加载至内存运行。作为 VME 总线主控制器，经由背板向各 I/O 从板读写控制与采集数据。前面板网口建立 TCP/IP 链路，向上位机上传工艺数据，接收远程配置指令。看门狗持续监控程序运行，检测异常立刻触发整板硬件复位。前面板 LED 实时反馈整机状态，故障代码由调试串口或者 VME 状态寄存器读取。
安装要求 板卡完整插入 6U VME 机架空余槽位，推紧双侧插拔把手锁死，拧紧前面板螺丝，保证背板连接器可靠接触。控制柜风道保持通畅，冷风流经散热片。网口布线使用 Cat5e 屏蔽双绞线。网络信号线与大电流动力电缆保持物理间距。插拔板卡必须断开机架总电源。操作人员触碰裸 PCB 板前接触接地机柜释放静电。系统带电状态禁止插拔存储介质。
使用注意事项 供电引脚禁止接入超出 VME 背板额定电压。全部维护检修作业佩戴防静电手环。保持散热片、通风口无粉尘堆积。禁止在腐蚀性气体、导电粉尘环境使用。设备定期维护检查面板螺丝、插拔把手、背板连接器接触状态。板卡更换前完整备份系统固件、工艺配置文件。避免外力磕碰前面板接口。切断机架电源前执行系统关机流程。
