描述

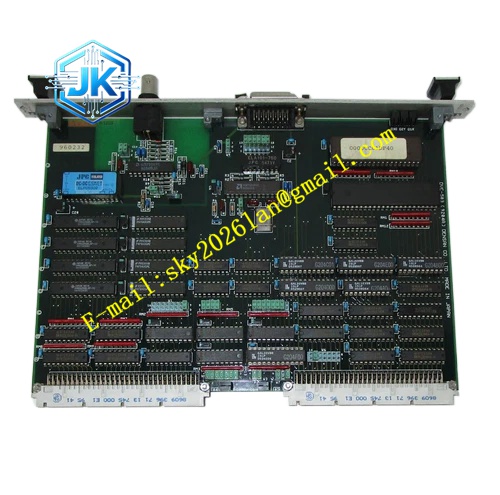

Densan DVE‑503 (9204A)
技术规格 总线标准：ANSI/IEEE 1014 VME 总线 机械规格：6U 单槽 VME 插卡 信号类型：光耦隔离数字输入输出 现场额定信号电压：24VDC 隔离耐压：1500VAC 单通道输出持续负载电流：0.2A 工作温度：0℃‑55℃ 存储温度：‑40℃‑85℃ 相对湿度：5%‑95%，无凝露 防护等级：IP20 背板连接器：DIN41612 J1 连接器
功能特点 多路光耦隔离 DI/DO 复合通道。每通道配置独立 LED 状态指示灯。硬件消抖电路过滤机械开关抖动。输出通道硬件过流、短路保护。每路现场信号配备浪涌 EMC 滤波。上电硬件回路自检。输入信号跳变产生 VME 总线中断。主控 CPU 寄存器读写完成采集与输出。通道故障状态可读取。板载跳线配置通道模式。
应用场景 半导体设备安全联锁采集控制柜，自动化流水线离散信号交互单元，工业机床传感器继电器控制机架，自动化测试设备开关量处理单元，VME 架构专用机械设备控制系统，Densan 老款 I/O 硬件备件替换。
性能参数 数字输入响应时间小于 0.7ms 数字输出动作响应时间小于 0.9ms 硬件消抖时间板载硬件设定 抗振动指标：10Hz‑150Hz，恒定振幅 0.5g 抗冲击指标：10g 峰值加速度，脉冲时长 11ms 风冷机柜工况 MTBF 为 189000 小时
材质构成 前面板阳极氧化铝合金。PCB 基板高 Tg FR‑4 玻纤环氧板材，UL94‑V0 阻燃。背板连接器触点镀金铜合金。隔离元器件选用工业级光耦芯片。驱动、滤波、保护器件全部工业宽温规格。紧固件镀镍碳钢螺丝，弹簧锁止插拔把手。
结构特征 标准 6U 单槽 VME 插拔结构。金属前面板装配锁止插拔把手，排布通道 LED 指示灯阵列。后端 DIN41612 高密度镀金连接器对接机架背板。电路板设置电气隔离带，隔开现场信号电路与 VME 逻辑电路。每一路通道配备独立滤波保护元器件。板卡设置跳线座用于参数配置。前面板开设通风缺口实现被动散热。
工作原理 机架上电 DVE‑503 (9204A) 完成硬件初始化、上电自检。现场 24VDC 开关信号输入光耦隔离回路，转换成板内逻辑电平。硬件消抖电路过滤机械触点瞬时抖动。VME 主控 CPU 经由 VME 背板寄存器读取输入通道状态。输入状态跳变，板卡发送中断通知主控。输出通道接收 VME 总线指令，光耦隔离回路控制现场负载通断。现场回路短路过流，硬件保护启动，保护板卡元器件。面板 LED 实时反馈通道通断，故障信息读取状态寄存器。
安装要求 DVE‑503 (9204A) 插入 6U VME 机架空余槽位，扣紧双侧插拔把手锁死，拧紧面板螺丝，保障背板连接器接触。控制柜保证通风散热空间。远距离现场接线使用屏蔽双绞线。信号线缆远离大功率动力电缆。插拔板卡断开机架总电源。操作人员触碰裸 PCB 板之前释放静电。带电系统不可调整板载跳线。
使用注意事项 现场端子禁止接入超出额定电压。输出负载不能超过单通道额定电流。维护检修佩戴防静电手环。通风位置保持无粉尘堆积。禁止在腐蚀性气体、导电粉尘环境使用。定期巡检外部接线端子紧固度。板卡更换前记录全部跳线设置。上电前确认现场接线无短路。
