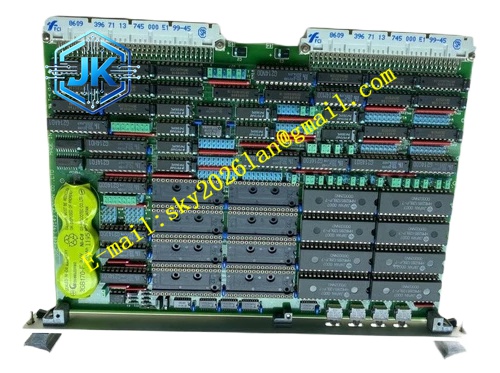

Densan Dve‑440(9214)
技术规格 总线标准：ANSI/IEEE 1014 VME 总线 机械规格：6U 单槽 VME 插卡 信号类型：隔离型多路模拟量输入 支持信号：±10V 电压、4‑20mA 电流信号 隔离耐压：1500VAC ADC 转换分辨率：12 位 工作温度：0℃‑55℃ 存储温度：‑40℃‑85℃ 相对湿度：5%‑95%，无凝露 防护等级：IP20 背板连接器：DIN41612 J1/J2 镀金连接器
功能特点 多路隔离模拟采集通道，通道独立硬件滤波。每通道配备状态 LED 指示灯。支持电压、电流信号模式切换，由板载跳线完成配置。上电自检覆盖 ADC 转换回路、隔离电路。采集完成后支持向 VME 主控发送中断。全部采集数值、通道故障状态通过 VME 寄存器读取。具备过压硬件保护，防止现场异常电压损毁板卡。
应用场景 半导体设备工艺参数采集机柜，工业设备温度压力流量检测单元，自动化测试设备模拟信号处理机架，特种工业装备 VME 控制系统，旧设备备件更换项目。
性能参数 单通道转换时间小于 1.5ms 信号输入带宽 0‑2kHz 抗振动指标：10Hz‑150Hz，恒定振幅 0.5g 抗冲击指标：10g 峰值加速度，脉冲时长 11ms 标准风冷机柜 MTBF 为 178000 小时
材质构成 前面板采用阳极氧化铝合金。PCB 基板高 Tg FR‑4 玻纤环氧板材，UL94‑V0 阻燃。背板连接器触点镀金铜合金。隔离、ADC 芯片全部为工业宽温元器件。紧固件使用镀镍碳钢螺丝、锁止插拔把手。
结构特征 标准 6U 单槽 VME 插拔式机械结构。前面板装配锁紧插拔把手，排布通道状态 LED。后端双排 DIN41612 镀金连接器对接机架背板。电路板设置电气隔离隔离带，分隔现场模拟信号区域与数字逻辑区域。每个模拟通道配置独立滤波、保护元器件。板卡设置跳线座切换信号模式。前面板开设通风缺口用于散热。
工作原理 机架上电，Dve‑440 (9214) 执行硬件初始化以及上电自检。现场传感器模拟信号进入板卡调理电路，完成阻抗匹配、噪声滤波，经过隔离电路送入 ADC 转换器。模拟信号转换为数字数值存储至板卡寄存器。VME 主控 CPU 通过 VME 背板总线读取寄存器内采集数据。通道出现过压故障，硬件保护回路启动，同时故障状态标记写入寄存器，可被主控读取。面板 LED 反馈通道供电以及故障状态。
安装要求 将 Dve‑440 (9214) 插入 6U VME 机架空余槽位，扣紧插拔把手锁死，拧紧前面板螺丝，保证背板连接器接触。控制柜保持通风通畅。模拟信号接线全部采用屏蔽双绞线，屏蔽层单端接地。模拟信号线远离动力电缆、电机线缆。插拔板卡必须断开机架总电源。触碰裸 PCB 板前操作人员完成静电释放。系统带电不可改动板载跳线。
使用注意事项 禁止向信号端子输入超出量程的电压电流。维护检修佩戴防静电手环。保持通风位置无粉尘堆积。不可用于存在腐蚀性气体、导电粉尘环境。定期维护检查外部接线端子紧固状态。板卡更换前记录全部跳线配置。上电之前确认外部接线无短路、过压隐患。
