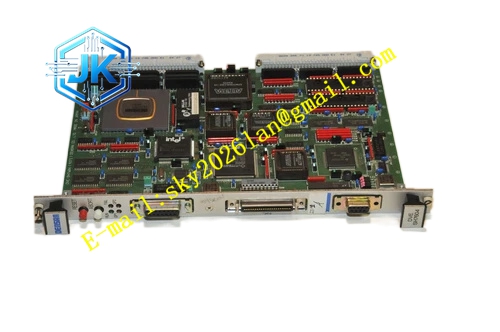

Densan DVE-SH7604
技术规格 总线标准：ANSI/IEEE 1014 VME 总线 机械规格：6U 单槽 VME 插卡 信号类型：光耦隔离数字输入、数字输出复合通道 现场额定信号电压：24VDC 隔离耐压：1500VAC 单通道输出持续负载电流：0.25A 工作温度：0℃至 55℃ 存储温度：-40℃至 85℃ 相对湿度：5% 至 95%，无凝露 防护等级：IP20 背板连接器：DIN41612 J1 连接器
功能特点 多路光电隔离 DI/DO 复合通道。每通道配置独立 LED 状态指示灯。硬件消抖电路消除机械开关触点抖动干扰。输出通道集成硬件过流、短路保护。每一路现场信号配备 EMC 浪涌抑制滤波。上电执行硬件回路自检。输入信号状态改变时生成 VME 总线中断。主控 CPU 通过寄存器读写实现信号采集与输出控制。通道故障状态可直接读取。板载跳线配置部分通道工作模式。
应用场景 半导体设备安全联锁信号采集与输出控制柜，自动化流水线离散信号交互单元，工业机床传感器、继电器控制机架，自动化测试设备开关量处理单元，VME 架构专用机械设备控制系统，Densan 老款 I/O 硬件备件替换项目。
性能参数 数字输入通道信号响应时间小于 0.8ms 数字输出通道动作响应时间小于 1ms 硬件消抖时间由板载硬件设定 抗振动指标：10Hz-150Hz，恒定振幅 0.5g 抗冲击指标：10g 峰值加速度，脉冲持续时长 11ms 标准机柜风冷工况 MTBF 为 194000 小时
材质构成 前面板为阳极氧化铝合金材质。PCB 基板采用高 Tg FR-4 玻纤环氧树脂，UL94-V0 阻燃。背板连接器触点镀金铜合金。隔离元器件选用工业级光耦芯片。驱动、滤波、保护器件均为工业宽温规格。紧固件包含镀镍碳钢螺丝，弹簧锁紧插拔把手。
结构特征 标准 6U 单槽 VME 插拔结构。金属前面板装配锁止插拔把手，排布通道 LED 指示灯阵列。后端 DIN41612 高密度镀金连接器对接机架背板。电路板划分电气隔离区，隔开现场信号电路与 VME 逻辑电路。每一路通道配备独立滤波、保护元器件。板上设置跳线座用于参数配置。前面板预留通风缺口完成被动散热。
工作原理 机架上电后 DVE-SH7604 完成硬件初始化和上电自检。现场 24VDC 开关信号输入至光耦隔离回路，将现场电平转换成板内逻辑信号。硬件消抖电路过滤机械触点抖动产生的瞬时干扰。VME 主控 CPU 经由 VME 背板寄存器读取输入通道实时状态。输入状态发生跳变，板卡发送中断信号通知主控单元。输出侧接收 VME 总线下发指令，经由光耦隔离回路控制现场负载通断。现场回路短路过流时硬件保护启动，保护板卡元器件。面板 LED 实时反馈各通道通断状态，故障信息读取状态寄存器获取。
安装要求 DVE-SH7604 插入 6U VME 机架空余槽位，扣紧双侧插拔把手锁死，拧紧面板螺丝，保障背板连接器接触稳定。控制柜内部保证通风散热空间。远距离现场接线使用屏蔽双绞线。信号线缆和大功率动力电缆保持物理距离。插拔板卡前断开机架总电源。操作人员接触裸 PCB 板前释放静电。系统带电状态不可调整板载跳线。
使用注意事项 现场信号端子禁止接入超过额定电压。现场负载不可超出单通道额定负载参数。检修维护全程佩戴防静电手环。保持面板通风位置无粉尘堆积。禁止在腐蚀性气体、导电粉尘环境使用。定期巡检外部接线端子紧固度。板卡更换前记录全部跳线设置。上电前确认现场接线不存在短路故障。
