Densan DVEP7447-50A
技术规格 总线标准：ANSI/IEEE 1014 VME 总线，支持 VME 主模式、从模式 机械规格：6U 单槽 VME 插卡结构 供电输入：由 VME 背板提供 + 5VDC、±12VDC 供电 板载存储：板贴工业内存，配套 CompactFlash 固态存储插槽 面板接口：多路 RJ45 以太网口、调试串口、VGA 显示接口 工作温度：0℃至 55℃ 存储温度：-40℃至 85℃ 相对湿度：5% 至 95%，无凝露 防护等级：IP20 背板连接器：DIN41612 J1/J2 高密度镀金连接器
功能特点 具备完整 VME 总线主控能力，可对机架内全部 VME 从站 I/O 板卡完成读写访问。多网口独立以太网通道，实现与上位监控主机双向数据交互。板载非易失性存储介质，保存操作系统、应用程序与设备工艺参数。内置硬件看门狗定时器，程序跑飞时自动执行硬件复位。前面板配置多组 LED 状态指示灯，分别反馈电源、CPU 运行、网络链路、故障告警状态。上电执行完整硬件自检，覆盖处理器、内存、总线接口、网络电路。板载多级 EMC 滤波电路，抑制工业现场电磁干扰。支持 VME 总线中断接收与转发。预留调试串口，用于设备维护、故障排查。
应用场景 半导体晶圆制造设备主控机柜，自动化测试设备主机单元，VME 架构工厂自动化控制机架，特种工业实时处理设备，电子元器件生产线核心控制器，Densan 同系列老旧 CPU 板件改造替换项目。
性能参数 VME 总线最大传输速率 42MB/s 看门狗触发时间可配置区间 10ms 至 2s 以太网支持 10/100Mbps 自适应 抗振动指标：10Hz-150Hz，恒定振幅 0.5g 抗冲击指标：10g 峰值加速度，脉冲时长 11ms 强制风冷机柜环境下 MTBF 为 181000 小时
材质构成 前面板采用高强度阳极氧化挤压铝合金，表面做哑光抗腐蚀处理。PCB 基板选用高 Tg FR-4 玻纤环氧树脂基材，满足 UL94-V0 阻燃规范。背板连接器接触针脚采用硬镀金铜合金材料。核心处理器、内存颗粒、网络控制器全部选用工业宽温级电子元器件。散热组件包含铝制散热片与固定紧固件。所有贴片与插件元器件采用工业无铅焊接工艺。紧固五金件包含镀镍碳钢螺丝与插拔锁扣组件。

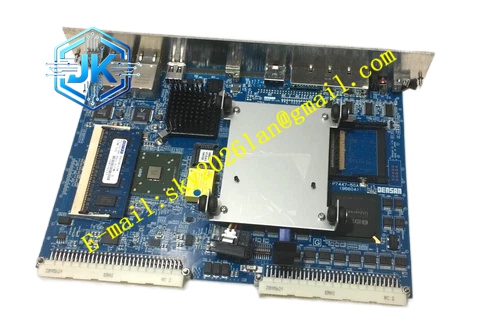

结构特征 标准 6U 双高单槽 VME 插拔机械结构。金属前面板装配锁紧插拔把手，集成多路 RJ45 网口、调试串口、VGA 接口与 LED 指示灯阵列。板卡后端配备双排 DIN41612 高密度镀金连接器，实现与 VME 机架背板稳定对接。电路板内部执行严格分区布局，划分 CPU 核心运算区域、内存存储区域、VME 总线接口区域、网络信号处理区域。处理器芯片上方固定大面积铝制散热片完成热量传导。大量去耦电容分布在各个功能电路区块，稳定电源纹波。前面板与 PCB 空白区域预留通风切口，适配机柜强制对流散热。高速网络信号走线采用独立屏蔽布线处理。
工作原理 VME 机架上电完成供电时序后，DVEP7447-50A 启动硬件上电自检流程。处理器完成板载内存、存储单元、VME 总线控制器、多网口芯片的初始化工作。操作系统与用户应用固件从 CompactFlash 存储介质加载至板载内存中运行。作为 VME 总线主控制器，板卡通过背板连接器发送地址信号与控制信号，读取各个从站 VME I/O 模块的状态数据，同时向对应硬件模块下发输出控制指令。前面板网口建立 TCP/IP 通信链路，向上位主机上传实时工艺数据，接收远程配置指令。硬件看门狗电路持续监测程序运行状态，一旦检测到程序执行异常，直接触发整板硬件复位。前面板 LED 灯实时反馈供电条件、运行状态、网络链路以及故障告警事件。全部硬件故障代码可通过调试串口或者 VME 映射状态寄存器读取。
安装要求 将 DVEP7447-50A 完整插入标准 6U VME 机架的空余槽位。推动双侧插拔把手至完全锁死位置，拧紧前面板固定螺丝，保证背板连接器稳定机械接触。控制柜内部气流通道保持通畅，冷却风能够流经板卡散热组件。前面板所有网络布线使用 Cat5e 及以上等级屏蔽双绞线。网络信号线与大电流动力电缆、电机驱动电缆保持足够物理间距。插拔板卡之前，断开机架总电源。操作人员触碰裸 PCB 板面前，接触接地金属机柜表面完成静电释放。系统处于带电状态时，禁止插拔 CompactFlash 存储介质。
使用注意事项 禁止向板卡供电引脚施加超出 VME 背板额定规格的电压。所有维护、检查与元器件更换操作过程中佩戴防静电手环。保持前面板通风开口与散热片表面洁净，无粉尘、纤维堆积。不得在含有腐蚀性蒸汽、导电粉尘或者大量油雾的环境中部署此硬件。设备定期维护周期内，检查前面板螺丝紧固状态、插拔锁扣完好度以及背板连接器接触性能。板卡更换之前，完整备份操作系统、固件以及应用配置文件。避免外力磕碰前面板 RJ45 网络端口。切断机架电源之前执行有序系统关机流程。
