描述
DEIF DLQW72-PC-PY
技术规格
- 面板尺寸：72×72mm 方形面板安装
- 面板防护：IP52 防水面板
- 表盘：90° 指针偏转，背光照明
- 输入信号：可配置 DC 电流 / 电压变送信号
- 工作电源：仪表背光供电
- 工作温度：-25℃～+70℃
- 存储温度：-40℃～+85℃
- 抗振动：满足船用设备振动标准
- 认证：各大船级社船用认证
- 精度等级：1.5 级
功能特点
- 防水前面板，适应船舶高湿、凝露环境
- 内置背光照明，夜间驾控台清晰读取表盘
- 90° 指针指示，操作人员快速识别参数变化趋势
- 抗振动、抗盐雾，适配船舶机舱与驾驶室环境
- 表盘可定制刻度，适配转速、压力、温度、电流电压等测量量
- 机械结构稳定，长期运行指针漂移小
- 无电子复杂器件，故障率低，适合船舶冗余指示
- 接线简单，接收变送器标准模拟信号
- 面板嵌入式安装，适配船舶标准控制柜开孔
应用场景
- 船舶驾驶室主机转速表、轴功率表
- 船舶机舱压力、温度就地指示
- 船舶主配电板电流、电压辅助指示
- 海上平台就地模拟参数显示
- 船舶应急电站仪表显示
材质构成
- 前面板：防水阻燃塑料，密封橡胶密封圈
- 表壳：阻燃工程塑料壳体
- 机芯：动圈式模拟测量机芯
- 指针：轻质铝合金指针
- 表盘：耐老化印刷刻度盘
- 接线端子：耐盐雾镀镍铜螺丝端子
结构特征
- 72mm 方形面板嵌入式安装结构，前面板带密封胶圈，实现面板防水
- 前面板内置背光 LED 照明组件

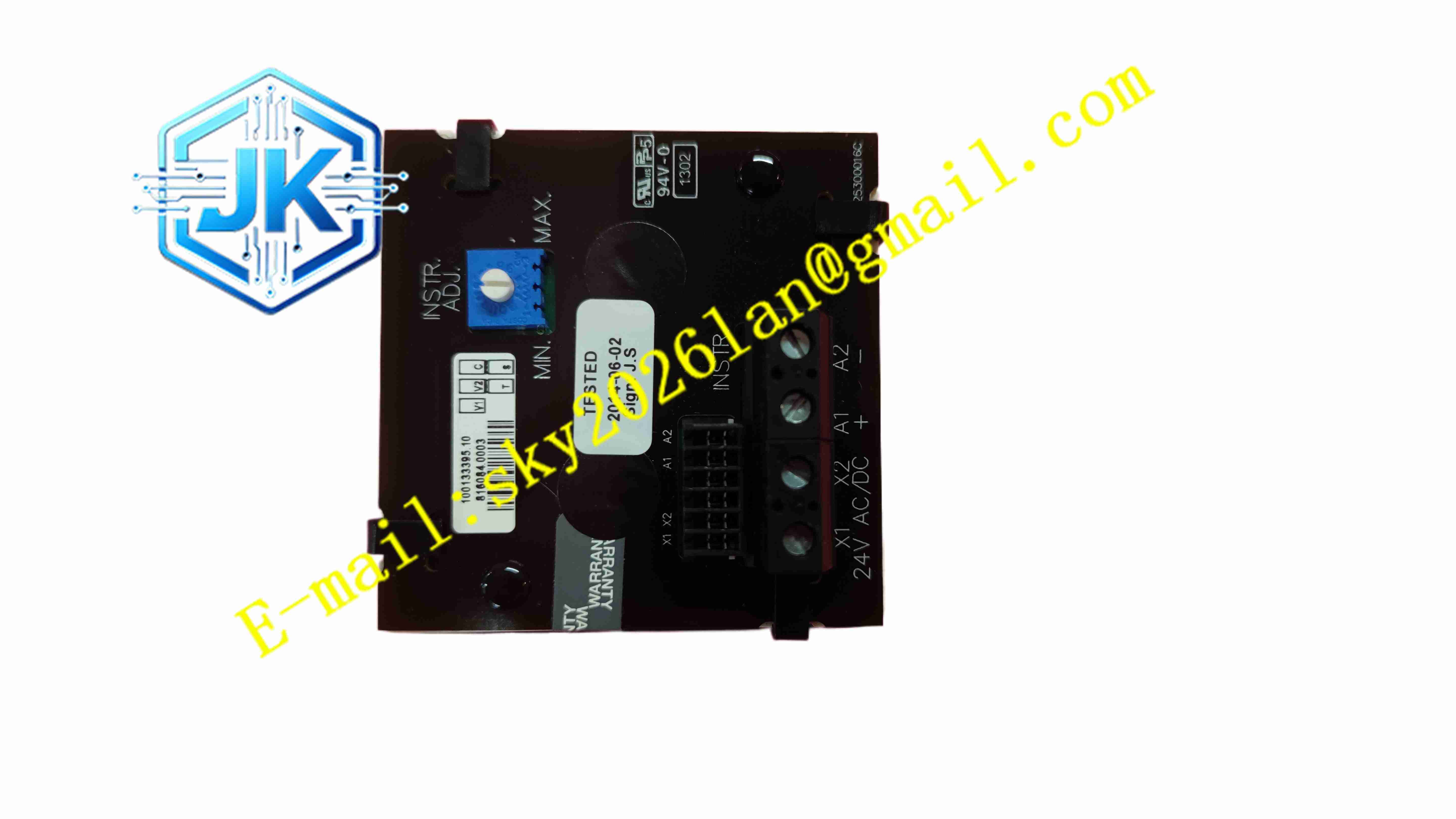

- 后部为仪表壳体，尾部设置接线端子排
- 内部动圈机芯，机械限位结构防止指针超量程损坏
- 壳体密封设计，降低盐雾、湿气侵入机芯
工作原理 外部变送器输出标准直流模拟信号送入仪表内部动圈机芯，电流流过线圈产生磁场，驱动指针偏转，指针偏转角度与输入信号大小成正比，在刻度盘上直接显示对应物理量数值。背光组件点亮表盘，满足夜间读取。机械限位保护指针不会超出量程造成损坏。
安装要求
- 在控制柜面板切割 72mm 标准开孔，将仪表从正面嵌入，锁紧后部固定卡扣
- 信号线缆使用屏蔽双绞线，屏蔽层单点接地
- 仪表安装位置避开船舶强振动源、高温热源
- 接线端子紧固，防止航行振动造成接触不良
- 密封胶圈完整安装，保证面板防水性能
- 环境温度控制在 – 25℃～+70℃
使用注意事项
- 安装前检查面板密封圈，破损则更换，失去防水能力
- 输入信号量程与表盘刻度必须匹配，防止超量程损坏机芯
- 船舶环境定期清洁面板，清除盐雾粉尘
- 禁止在带电状态下打开仪表后盖
- 校验仪表时使用标准信号源，校准指针零点
- 避免超量程信号长时间输入，防止指针变形损坏
