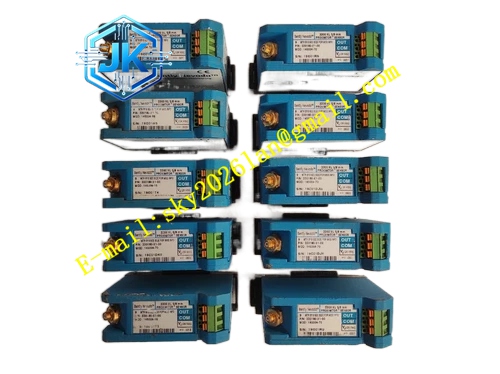

Bently Nevada 3500/92 136180-01
技术规格：
- 通信接口： 1路RS-485（Modbus RTU）和1路10/100M以太网（Modbus TCP/IP）
- 支持协议： Modbus RTU/TCP、Ethernet/IP、OPC UA/DA，可选Profibus DP
- 工作电压： 由3500机架供电，+5伏直流
- 功耗： 小于5瓦（Modbus RS232/RS422 I/O模块为5.0瓦，Modbus RS485 I/O模块为5.6瓦）
- 数据更新速率： 典型值100毫秒（取决于配置和网络负载）
- 工作温度范围： -30摄氏度至+65摄氏度
- 存储温度范围： -40摄氏度至+85摄氏度
- 湿度范围： 5%至95%（非冷凝）
- 防护等级： IP20（机柜安装）
- 尺寸： 241毫米×24.4毫米×99.1毫米
- 重量： 0.44千克
功能特点：
- 支持多种通信协议，包括Modbus TCP/IP、Modbus RTU和Bently Nevada专有协议
- 提供可配置的Modbus寄存器功能，增强系统灵活性
- 双通信接口设计，支持灵活的工业连接方案
- 与3500系列其他模块无缝集成，形成完整的机械保护和监测平台
- 保留原有3500/90模型的所有通信接口、协议和核心功能
- 采用可配置Modbus寄存器工具替代原有主值Modbus寄存器，提供更大灵活性
应用场景：
- 电力行业发电设备的振动监测和保护
- 石油化工行业压缩机、泵等设备的振动监测
- 制造业生产线机械设备健康监测
- 矿业设备运行状态监测
- 任何需要将3500系统数据集成到DCS、PLC或SCADA系统的场合
性能参数：
- 通信速率： 以太网10/100Mbps自适应
- 串行通信： RS232/RS422/RS485可配置
- 数据传输： 支持振动水平、轴位移、转速和报警状态等关键设备数据
- 兼容性： 需要3500机架组态软件3.3或更高版本
材质构成：
- 外壳： 工业级金属外壳
- 电路板： 多层印刷电路板，表面贴装技术
- 连接器： 标准RJ45以太网接口和工业级串行通信端子
结构特征：
- 全高模块设计，占用3500机架一个前插槽
- 前面板配备状态指示灯
- 标准工业尺寸，便于机架安装
- 模块化设计，支持热插拔
工作原理： 该模块通过3500机架背板与系统内其他监测模块通信，收集所有监测值和状态信息。内部处理器将这些数据转换为标准通信协议格式，通过以太网或串行接口传输到外部系统。模块充当协议转换器和数据集中器，将专有的Bently Nevada数据格式转换为Modbus等通用工业标准格式，使上位机系统能够直接读取和处理机械保护数据。
安装要求：
- 安装在3500机架中瞬态数据接口模块右侧的任意插槽
- 以太网接口通过标准RJ45连接器接入10BASE-T星型配置网络
- 串行通信接口根据协议类型正确连接RS232/RS422/RS485线路
- 确保机架接地良好，通信电缆屏蔽层正确接地
- 与高压动力电缆保持最小30厘米间距
使用注意事项：
- 配置软件版本必须与模块固件版本匹配
- 以太网通信建议使用屏蔽双绞线电缆
- 串行通信总线终端电阻需根据网络拓扑正确配置
- 模块不支持带电插拔，更换前必须切断机架电源
- 定期检查通信连接状态指示灯
- 在恶劣电磁环境中，建议使用额外的通信隔离器
