描述

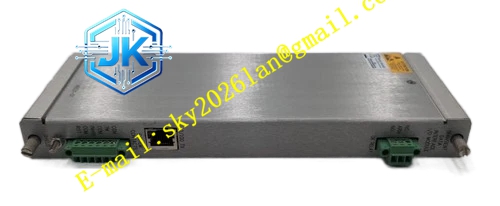

Bently Nevada 3500/60-01-00 133819-01
技术规格：
- 通道数量： 6个温度输入通道
- 输入类型： RTD和TC输入
- RTD电流源： 925±15微安/传感器
- 输入阻抗： 每引线大于10兆欧姆
- 记录仪输出： 每通道+4至+20毫安，比例于满量程
- 电压顺应性： 0至12伏直流（负载0至600欧姆）
- 精度： ±3摄氏度（在25摄氏度时）
- 功耗： 标称值7瓦
- 工作温度范围： 工业级工作条件
- 尺寸： 2.6厘米×11.2厘米×24.2厘米
- 重量： 0.4千克至0.46千克
功能特点：
- 六通道设计，支持RTD和TC混合输入
- 非隔离内部端子设计，简化安装
- 前面板LED指示灯：OK、TX/RX、Bypass
- 记录仪输出：+4至+20毫安，比例于满量程
- 高精度温度测量，适用于电机、变压器、加热器等设备
- 与3500/60和3500/61温度监测器兼容
- 支持多种RTD和TC类型
应用场景：
- 电机轴承温度监测
- 变压器绕组温度监测
- 加热器温度控制
- 过程设备温度监测
- 任何需要多点温度监测的工业应用
性能参数：
- 支持的热电偶类型：
- E型：-100摄氏度至+1000摄氏度
- J型：0摄氏度至+760摄氏度
- K型：0摄氏度至+1370摄氏度
- T型：-160摄氏度至+400摄氏度
- 支持的RTD类型：
- 100欧姆3线和4线铂电阻（α=0.00385）：-200摄氏度至+850摄氏度
- 100欧姆3线和4线铂电阻（α=0.00392）：-200摄氏度至+700摄氏度
- 120欧姆3线镍电阻：-80摄氏度至+260摄氏度
- 10欧姆3线铜电阻：-100摄氏度至+260摄氏度
- 更新速率： 符合3500系统标准
- 报警功能： 用户可编程的预警和危险报警设定点
材质构成：
- 外壳： 工业级金属外壳
- 电路板： 多层印刷电路板
- 连接器： 内部端子直接连接
结构特征：
- 模块设计，占用3500机架一个后插槽
- 内部端子设计，无需外部端子块
- 前面板配备状态LED指示灯
- 模块化设计，支持现场更换
工作原理： 该模块通过内部端子接收来自RTD或TC传感器的温度信号。对于RTD输入，模块提供恒流源激励，测量电阻变化并转换为温度值。对于TC输入，模块测量热电偶产生的热电势并转换为温度值。内部电路对信号进行放大、线性化和温度补偿，将处理后的数据传输到主监测模块进行报警判断和显示。
安装要求：
- 安装在3500机架中与3500/60主模块对应的后插槽
- RTD传感器应使用3线或4线连接，以消除引线电阻影响
- TC传感器应使用补偿导线连接，确保测量精度
- 确保传感器接线正确，极性无误
- 与高压动力电缆保持适当间距
使用注意事项：
- 该模块为非隔离设计，不适用于需要通道间隔离的应用
- 对于需要250伏直流通道间隔离的应用，应选用TC隔离版本
- 全球工业标准和推荐材料为α=0.00385的铂RTD
- 使用外部安全栅可扩展低温测量范围至-50摄氏度
- 在TMR配置中使用时，温度监测器必须三个一组并排安装
- 定期检查传感器接线状态，确保连接可靠
- 更换模块时必须使用相同型号的替换件
