描述

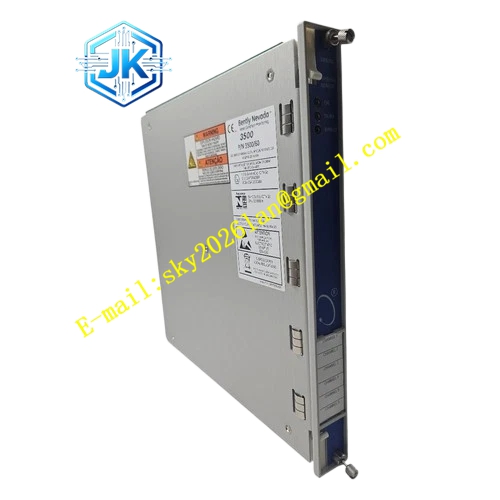

Bently 3500/42-07-01
技术规格
| 参数类别 | 具体规格 |
|---|---|
| 制造商 | Bently Nevada |
| 产品系列 | 3500/42M Proximitor/Seismic Monitor |
| 通道数量 | 4个独立通道，成对编程 |
| I/O模块类型 | 07 = 带内部端子的轴绝对振动I/O模块 |
| 机构认证 | 01 = CSA/NRTL/C（Class I, Division 2） |
| 输入信号类型 | 电涡流（Proximity）与地震式传感器组合输入 |
| 传感器供电 | 内置-24Vdc恒流源 |
| 测量参数 | 轴绝对振动（径向振动/直接/速度模式）、径向振动、推力位置、差胀、偏心度、加速度、速度 |
| 频率响应 | 0.5Hz至10kHz（依传感器与配置而定） |
| 测量精度 | ±0.33%满量程（典型值），±1%满量程（最大值） |
| 报警输出 | 每通道独立Alert与Danger设定点 |
| 变送输出 | 每通道独立4-20mA |
| 轴绝对缓冲输出 | 每通道组1个输出，短路保护，输出阻抗300Ω |
| 功耗 | 典型值7.7W |
| 工作温度 | 0°C至+65°C（认证范围内） |
| 存储温度 | -40°C至+85°C |
| 相对湿度 | 20%至80%RH（无冷凝） |
| 防护等级 | 模块本体IP20（需安装于符合NEMA/IP等级的机柜内） |
| 模块尺寸 | 241.3mm×24.4mm×241.8mm（主板） |
| I/O模块尺寸 | 241.3mm×24.4mm×99.1mm |
| 主板重量 | 0.91kg |
功能特点
- 防爆安全认证：通过CSA/NRTL/C Class I Division 2认证，满足石油化工等危险区域的电气安全要求
- 轴绝对振动专用测量：采用矢量合成算法，实时融合电涡流与地震信号，输出轴相对于自由空间的绝对振动参数
- 内部端子直连：传感器线缆直接接入模块后部笼式弹簧端子，连接可靠，抗振动能力强
- 双传感器同步采集：每组通道对的两个输入通道采用同步采样保持电路，确保矢量合成的相位精度
- 多子模式支持：轴绝对振动模式支持径向振动、直接测量、速度测量三种子模式，适应不同转速与故障类型分析
- 成对灵活组态：通道1-2为一组，通道3-4为另一组，每组可独立配置不同的轴绝对振动测量模式
应用场景
- 石化装置防爆区压缩机监测：在乙烯、丙烯等可燃介质压缩机组上，监测轴绝对振动，防止因轴承故障引发泄漏与爆炸
- 天然气处理厂燃气轮机保护：在含有天然气的工艺环境中，提供符合防爆要求的轴绝对振动监测与跳闸保护
- 海上平台关键泵组监测：平台空间受限且存在可燃气体，内部端子设计减少外部接线盒，CSA认证满足海上安全规范
- 炼油厂催化裂化主风机：在催化剂粉尘与油气共存的环境中，实现高可靠性的轴绝对振动联锁保护
性能参数 轴绝对振动模式下，电涡流灵敏度支持3.94mV/μm（100mV/mil）或7.87mV/μm（200mV/mil）。速度灵敏度选项包括20mV/(mm/s)pk、5.8mV/(mm/s)pk及4mV/(mm/s)pk。轴绝对缓冲输出为每通道组1个，输出阻抗300Ω，具备短路保护。4-20mA变送输出更新率不超过100毫秒，分辨率0.3662μA/bit。报警阈值精度为±0.13%目标值，阈值范围0至100%满量程。模块在CSA认证范围内的环境温度为0°C至+65°C，超出此范围使用将导致认证失效。
材质构成 本型号在标准材质基础上，针对防爆要求进行了强化。所有可能产生火花的继电器与开关触点均采用防爆封装。内部PCB涂覆三防漆厚度增加至50μm以上，防止可燃性气体渗透至元件内部。模块外壳接地连续性经过CSA严格测试，接地阻抗小于0.1Ω。I/O模块端子间的爬电距离与电气间隙均按照Class I Div 2标准设计，确保在污染等级3环境下不发生沿面放电。
结构特征 模块结构与3500/42-07-00基本一致，但在I/O模块（部件号138708-01）上增加了CSA认证标识与防爆相关警告标签。前面板LED布局与标准型相同：OK LED指示模块正常运行，TX/RX LED指示背板通信状态，Bypass LED指示旁路模式。每组通道提供一个轴绝对缓冲输出BNC接口。内部端子采用笼式弹簧技术，无需螺钉，导线插入后自动锁紧，抗振性能满足IEC 60068-2-6标准（10Hz至500Hz，2g加速度）。
工作原理 模块的工作原理与3500/42-07-00相同，基于双传感器矢量合成。电涡流传感器安装于轴承座上，测量轴颈相对于轴承座的相对位移；地震传感器（通常为速度传感器）安装于同一轴承座的外表面，测量轴承座相对于地面的绝对振动速度。模块内部DSP对两路信号进行同步采样，将地震信号积分（或直接使用）后与电涡流信号进行矢量相加，得到轴的绝对位移或绝对速度。合成算法考虑了传感器的安装角度与灵敏度差异，通过组态软件输入的机械参数进行自动补偿。
安装要求
- 必须安装在符合Class I Division 2要求的机柜或外壳内，机柜需具备相应的NEMA/UL认证
- 所有进入机柜的电缆必须使用防爆密封接头（Cable Gland），确保机柜防爆完整性
- 传感器电缆屏蔽层在机柜内单端接地，接地位置应靠近模块，接地线截面积不小于2.5mm²
- 电涡流传感器与地震传感器的安装间距不应超过50mm，确保两者测量的是同一轴承截面的振动
- 模块安装后，机柜门必须保持关闭状态以维持防爆认证的有效性，日常维护开启机柜门需办理作业许可
- 组态软件中必须正确输入两路传感器的灵敏度、安装方向及轴承几何参数，否则矢量合成结果将出现系统性偏差
使用注意事项
- 本模块的CSA/NRTL/C认证仅在其铭牌标注的环境温度范围内（0°C至+65°C）有效，严禁在超温环境下运行
- 在危险区域内进行模块维护时，必须遵守动火作业与受限空间作业规范，使用防爆工具
- 更换传感器时必须使用同型号、同灵敏度的产品，更换后需用振动台或标准位移源进行通道校验
- 定期检查机柜防爆密封接头的完整性，发现密封圈老化或电缆护套破损应立即更换
- 轴绝对振动报警阈值应基于转子动力学计算与现场实测数据设定，不可直接套用轴相对振动的经验值
- 若模块OK LED熄灭或出现Not-OK状态，应立即停用该通道的保护功能，查明原因并排除故障后方可恢复运行
- 模块的旁路功能在危险区域使用时需严格管控，旁路操作必须记录在案并设定自动恢复计时器
