描述

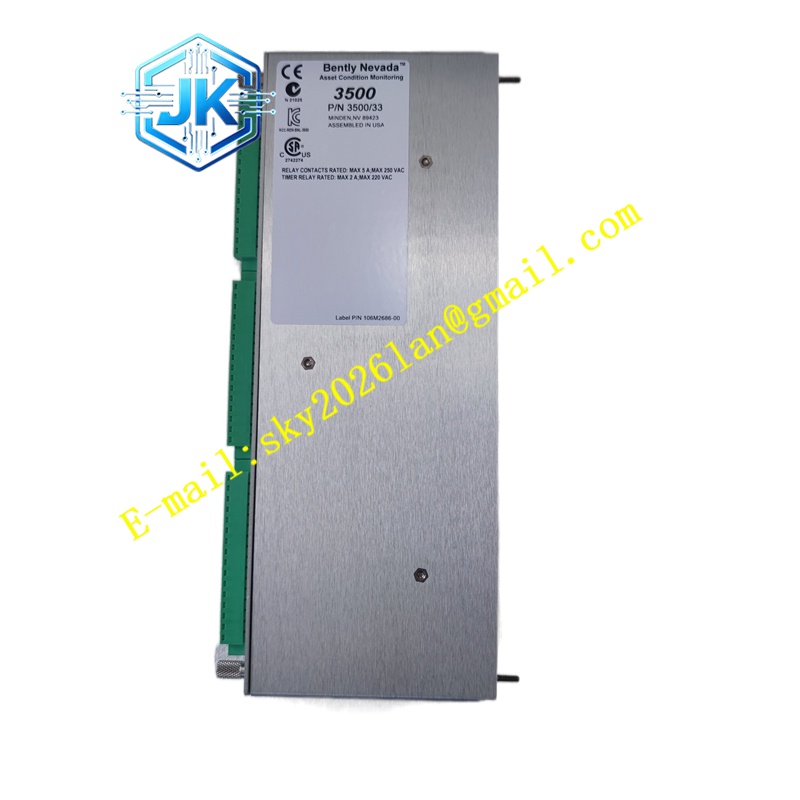

Bently 3500/42-07-00
技术规格
| 参数类别 | 具体规格 |
|---|---|
| 制造商 | Bently Nevada |
| 产品系列 | 3500/42M Proximitor/Seismic Monitor |
| 通道数量 | 4个独立通道，成对编程 |
| I/O模块类型 | 07 = 带内部端子的轴绝对振动I/O模块 |
| 机构认证 | 00 = 无 |
| 输入信号类型 | 电涡流（Proximity）与地震式传感器组合输入 |
| 传感器供电 | 内置-24Vdc恒流源 |
| 测量参数 | 轴绝对振动（径向振动/直接/速度模式）、径向振动、推力位置、差胀、偏心度、加速度、速度 |
| 频率响应 | 0.5Hz至10kHz（依传感器与配置而定） |
| 测量精度 | ±0.33%满量程（典型值），±1%满量程（最大值） |
| 报警输出 | 每通道独立Alert与Danger设定点 |
| 变送输出 | 每通道独立4-20mA |
| 轴绝对缓冲输出 | 每通道组1个输出，短路保护，输出阻抗300Ω |
| 功耗 | 典型值7.7W |
| 工作温度 | 0°C至+65°C |
| 存储温度 | -40°C至+85°C |
| 相对湿度 | 20%至80%RH（无冷凝） |
| 模块尺寸 | 241.3mm×24.4mm×241.8mm（主板） |
| I/O模块尺寸 | 241.3mm×24.4mm×99.1mm |
| 主板重量 | 0.91kg |
功能特点
- 轴绝对振动专用I/O：I/O模块针对轴绝对振动测量优化接线布局，每个通道组提供独立的轴绝对缓冲输出
- 矢量合成算法：内部DSP实时将电涡流信号（轴相对轴承振动）与地震信号（轴承座绝对振动）进行矢量叠加，输出轴相对于自由空间的绝对振动值
- 多模式测量：轴绝对振动模式支持径向振动、直接测量及速度测量三种子模式，适应不同分析需求
- 成对通道配置：通道1与2为一组，通道3与4为一组，每组共享一个轴绝对缓冲输出
- 高精度同步采集：两组通道的采样保持电路严格同步，确保矢量合成时的相位精度
- 内部端子直连：传感器线缆直接接入模块后部端子，减少中间连接环节，信号完整性高
应用场景
- 汽轮机高压缸轴绝对振动监测：在轴承座振动较大但轴相对振动较小的工况下，轴绝对振动能更真实反映转子实际运动状态
- 燃气轮机转子动力学分析：通过轴绝对振动数据绘制轴心轨迹，判断是否存在油膜涡动、干摩擦等故障
- 大型压缩机过桥轴承监测：过桥轴承刚度较低时，轴承座本身振动显著，轴绝对振动测量可消除轴承座运动带来的测量误差
- 船舶主推进轴系监测：在船体结构振动传递至轴承座的场景下，轴绝对振动测量提供轴系真实运行状态
性能参数 轴绝对振动测量模式下，电涡流灵敏度支持3.94mV/μm（100mV/mil）或7.87mV/μm（200mV/mil）。速度灵敏度支持20mV/(mm/s)pk、5.8mV/(mm/s)pk或4mV/(mm/s)pk。轴绝对缓冲输出为每通道组1个，具备短路保护功能，输出阻抗300Ω。模块正常功耗为7.7W。在轴绝对振动模式下，报警延迟设置与非轴绝对速度模式相同：预警延迟1至60秒（1秒步长），危险延迟0.1秒或1至60秒（0.5秒步长）。
材质构成 轴绝对振动I/O模块采用与标准电涡流/地震I/O模块相同的材质标准。内部连接器采用高可靠性欧式插座，触点镀金厚度不低于0.5μm。模块内部关键电容采用钽电容与薄膜电容混合方案，确保在宽温度范围内容量稳定性。屏蔽层采用镀锡铜编织网，覆盖率不低于85%，有效抑制外部电磁干扰。
结构特征 本型号I/O模块（部件号138708-01）为轴绝对振动专用设计。与标准电涡流/地震I/O模块相比，其内部接线布局针对双传感器输入（每通道需同时接入电涡流与地震传感器）进行优化。模块后部端子排分为两组，每组对应一个通道对的输入。前面板保留OK LED、TX/RX LED及Bypass LED，但轴绝对振动模式下缓冲输出改为每通道组一个BNC接口，而非每通道一个。
工作原理 轴绝对振动的测量原理基于矢量合成。每个通道对包含两个输入：一个来自电涡流传感器，测量轴相对于轴承座的相对位移；另一个来自地震传感器（速度或加速度计），测量轴承座相对于自由空间的绝对振动。模块内部的DSP芯片对两路信号进行同步采样，将地震信号通过积分转换为位移信号（或直接采用速度信号，取决于组态），然后与电涡流信号进行矢量相加。合成后的信号即为轴相对于自由空间的绝对振动。该值经过滤波、报警比较后，通过背板传输至系统其他模块。
安装要求
- 轴绝对振动测量要求每个测点同时安装电涡流传感器与地震传感器，两者安装位置应尽量靠近，确保测量同一轴承位置
- 地震传感器必须刚性固定在轴承座上，安装螺栓扭矩需严格遵循制造商规范，通常不小于20N·m
- 电涡流传感器与地震传感器的信号电缆必须分开穿管，但在进入模块前需在同一接地点进行屏蔽层接地
- 模块组态时必须选择”Shaft Absolute”功能，并正确配置电涡流与地震传感器的灵敏度系数
- 轴绝对振动模式要求3500/42M固件为B版及以上，组态软件版本需满足最低要求
- 由于采用内部端子，传感器电缆需预留足够长度直达模块后部，柜内布线应使用电缆托架固定
