描述

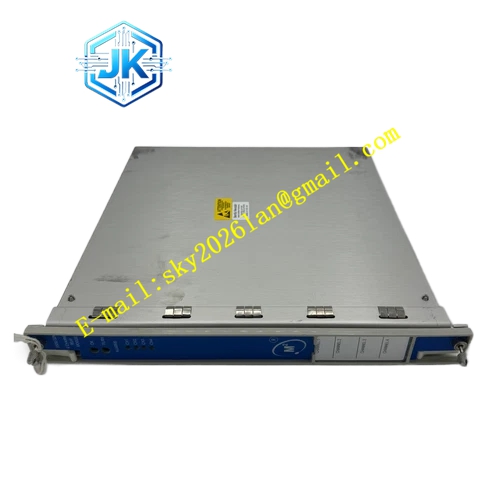

Bently 3500/42-02-00
技术规格
| 参数类别 | 具体规格 |
|---|---|
| 制造商 | Bently Nevada |
| 产品系列 | 3500/42M Proximitor/Seismic Monitor |
| 通道数量 | 4个独立通道，成对编程 |
| I/O模块类型 | 02 = 带外部端子的电涡流/地震式I/O模块 |
| 机构认证 | 00 = 无 |
| 输入信号类型 | 电涡流（Proximity）：-2V至-18Vdc；速度/加速度（Seismic）：AC毫伏信号 |
| 传感器供电 | 内置-24Vdc恒流源，每通道最大约35mA |
| 测量参数 | 径向振动、推力位置、差胀、偏心度、加速度、速度、轴绝对振动、圆形可接受区 |
| 频率响应 | 0.5Hz至10kHz（可软件配置） |
| 测量精度 | ±0.33%满量程（典型值），±1%满量程（最大值） |
| 报警输出 | 每通道独立Alert与Danger设定点 |
| 变送输出 | 每通道独立4-20mA |
| 缓冲输出 | 每通道BNC同轴连接器，短路保护，输出阻抗550Ω |
| 功耗 | 典型值7.7W |
| 工作温度 | 0°C至+65°C |
| 存储温度 | -40°C至+85°C |
| 模块尺寸 | 241.3mm×24.4mm×241.8mm（主板） |
| I/O模块尺寸 | 241.3mm×24.4mm×99.1mm（无隔离栅） |
| 主板重量 | 0.91kg |
功能特点
- 外部端子设计：采用外部端子排（ET Block）转接方式，传感器线缆先接入柜内端子排，再通过专用电缆接入模块，便于现场布线整理与后期维护
- 传感器类型全覆盖：兼容电涡流位移传感器、速度传感器（Velomitor）及加速度计，通过软件配置即可切换测量模式
- 成对通道编程：监测通道成对配置，每对可同时执行两种不同功能，例如同时监测径向振动与间隙电压
- 高级滤波功能：提供直接滤波器、间隙滤波器、1X/2X矢量滤波器及非1X滤波器，精准提取故障特征频率
- 大动态范围：动态范围超过80dB，可同时分辨大信号与小信号，适应不同量程传感器的混合使用
- 缓冲输出接口：前面板BNC接口提供原始信号缓冲输出，方便接入便携式振动分析仪或示波器进行离线分析
应用场景
- 一般工业厂房旋转设备监测：适用于无防爆要求的普通工业环境，如工厂辅助车间、空调机房、普通泵站等
- 大型水泵组振动监测：使用地震式速度传感器监测泵壳振动，配合电涡流传感器监测轴位移，全面评估水泵运行状态
- 风机平衡监测：通过1X矢量滤波器提取转速同频分量，精确判断叶轮不平衡量与相位
- 齿轮箱状态监测：利用加速度测量模式与高采样率，捕捉齿轮啮合频率及轴承故障频率
性能参数 模块输入阻抗为10kΩ（电涡流与加速度输入）。电涡流灵敏度支持3.94mV/μm（100mV/mil）或7.87mV/μm（200mV/mil）两种标准。速度灵敏度支持20mV/(mm/s)pk、5.8mV/(mm/s)pk或4mV/(mm/s)pk三种选项。加速度灵敏度为10mV/(m/s²)（100mV/g）。4-20mA输出负载电阻范围为0至600Ω，电压合规性为0至+12Vdc。轴绝对振动模式下，缓冲输出阻抗为300Ω，具备短路保护。
材质构成 外部端子排采用黄铜镀镍材质，螺钉为不锈钢十字槽型，确保长期紧固不松动。端子排外壳为阻燃聚碳酸酯，透明盖板便于观察接线状态。模块内部继电器与连接器采用镀金触点，抗氧化能力强。主板PCB采用高Tg值（玻璃化转变温度）基材，在高温环境下保持尺寸稳定性。
结构特征 本型号与01型最大区别在于I/O连接方式。02型后部I/O模块仅提供背板连接器与外部端子排接口，现场传感器线缆接入安装在DIN导轨上的外部端子块（如Proximitor ET Block），再通过专用电缆（129525系列）连接至模块。这种设计将现场接线端子从模块本体分离出来，当需要更换监测器时，无需拆卸现场传感器线缆，仅需拔插外部端子排上的连接器即可完成更换，大幅缩短维护时间。
工作原理 传感器信号首先接入外部端子排，经过屏蔽电缆传输至监测器后部I/O模块。I/O模块完成信号预处理后，通过内部总线送至前部主板。主板上的DSP芯片运行数字滤波、快速傅里叶变换（FFT）及特征提取算法，生成各类静态值。这些静态值一方面用于本地报警判断，另一方面通过背板传输至TDI模块，最终上传至System 1软件进行趋势分析与故障诊断。4-20mA输出由独立DAC芯片驱动，与数字处理部分光电隔离，确保模拟输出的稳定性。
安装要求
- 必须配合外部端子排使用，端子排安装在距模块不超过2米的DIN导轨上
- 外部端子排至模块的专用电缆长度可选5英尺、7英尺、10英尺、25英尺、50英尺或100英尺，需根据柜内布局合理选型
- 外部端子排必须可靠接地，接地电阻小于1Ω，屏蔽层在端子排侧单端接地
- 电涡流传感器与地震传感器不可混接在同一通道对上，需根据组态要求严格对应
- 模块安装后需进行通道校验，使用振动台或位移标定器验证各通道测量精度
使用注意事项
- 外部端子排的螺钉紧固力矩需控制在0.5至0.6N·m，过紧会损坏端子，过松会导致接触不良
- 定期检查外部端子排与模块连接电缆的插头锁扣，确保在振动环境下不会松脱
- 由于本型号无危险区域认证，严禁安装于存在可燃性气体或粉尘的防爆区域
- 更换模块时只需断开外部端子排上的连接器，无需触碰现场传感器接线，但需记录各通道对应关系以防恢复时接错
- 在多尘环境中，建议为外部端子排加装防尘罩，定期用干燥压缩空气清洁端子排表面
- 4-20mA输出回路若需接入多个设备，必须确认总负载电阻不超过600Ω，否则会导致输出电压不足
