描述

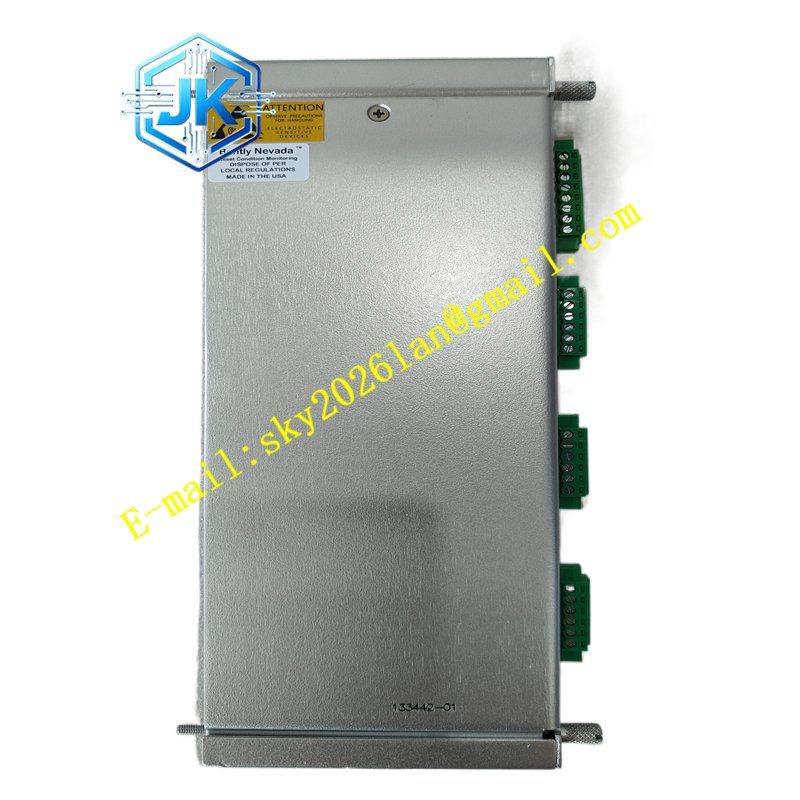

Bently 3500/40M‑01‑00 176449‑01
- 功能特点：4 路完全独立涡流信号采集通道；兼容 3300XL 全系列电涡流探头与前置器；通道可成对组态径向振动、轴向位移、偏心、差胀、REBAM 监测功能；每个通道输出峰峰值、间隙电压等参数；支持警告、危险两级报警，报警延时 0‑60 秒软件可调；传感器回路断线、短路故障完整诊断；板载绿色弹簧可插拔接线端子；通道状态 LED 指示灯；支持热插拔；支持 TMR 三重冗余保护模式；每通道可配置 4‑20mA 模拟量输出。
- 技术规格与性能参数
- 机架占用槽位：全高单槽位
- 通道数量：4 通道
- 输入信号：‑10V ~ +10V 前置器输出信号
- 频率响应：0.5Hz‑10kHz
- 系统测量精度：满量程 ±1%
- 典型功耗：7.2W
- 工作温度：‑30℃ ~ +65℃
- 存储温度：‑40℃ ~ +85℃
- 重量：0.86kg
- 材质构成：铝合金金属屏蔽外壳；FR‑4 阻燃工业印刷电路板；涡流信号调理采集芯片；高速 ADC 采样单元；板载绿色弹簧可插拔接线端子；多组 LED 通道状态指示灯；推拉锁紧金属把手；背部高密度欧式背板总线连接器。
- 结构特征：全高规格板卡，板卡外侧直接装配多组绿色弹簧可插拔接线端子；正面布置 4 组通道状态 LED 指示灯，运行、故障状态指示灯；两端推拉锁紧金属把手；背部高密度欧式连接器对接机架背板总线；外壳开设散热通风孔，金属壳体隔绝现场变频器、大功率电机带来的电磁干扰。
- 工作原理：接收涡流前置器输出电压信号，内部完成信号调理、滤波、模数转换，换算得到振动、位移物理量；测量数值和组态报警阈值对比，输出警告、危险报警信号；实时监测传感器回路阻抗，识别探头断线、电缆短路故障；测量数据、报警状态通过背板总线上传机架系统。
- 应用场景：汽轮发电机组轴振、轴位移保护；燃气轮机转子状态监测；离心压缩机组轴系保护；TMR 三重冗余安全保护项目；存量 TSI 系统备件替换。
- 安装要求：插入机架空闲全高插槽，把手完全锁死到位；前置器输出信号线接入板载弹簧端子；传感器线缆屏蔽层执行单端接地；信号线远离大功率动力电缆；组态软件配置探头灵敏度、量程、报警阈值；上电确认通道无传感器故障报警。
- 使用注意事项：仅适配本特利 3300XL 系列涡流前置器；板载接线端子断电插拔；禁止拆解铝合金屏蔽外壳；定期检查接线端子紧固状态；组态灵敏度参数必须和现场探头型号保持一致。
