描述

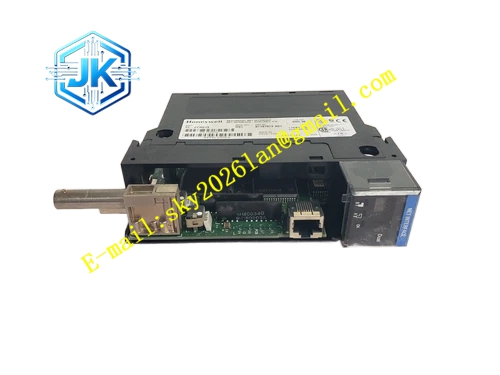

Honeywell TC-CCR013
技术规格
- 适配总线：ControlNet 现场总线
- 冗余配置：A、B 双网冗余接口
- 通讯速率：5Mbps
- 最大节点数：99 个总线节点
- 背板接口：TDC3000 V 系列机架总线
- 供电：5VDC 由背板供给
- 工作温度：0℃~+60℃
- 热插拔支持：在线更换故障通讯卡
功能特点 双网冗余通讯，单总线断线时自动无缝切换另一网。 内置总线终端匹配电阻，消除高速信号反射。 总线数据诊断，自动识别节点掉线、通讯冲突故障。 板载 LED 指示 A 网、B 网通讯活动、故障状态。 通讯数据帧带 CRC 校验，保证传输可靠。 支持远程 IO、智能阀门定位器、变频器等现场设备接入。
应用场景 TDC3000 系统和现场远程 IO 站通讯连接 智能设备、变频器、阀门定位器总线集成 老 ControlNet 接口卡通讯故障备件替换 现有 DCS 系统现场总线扩容改造
性能参数
- 总线切换时间：小于 1ms
- 通讯误码率：小于 10^-9
- 最大总线传输距离：100 米同轴电缆
- 故障检测响应：小于 100ms
- 隔离耐压：1500VAC
材质构成 FR4 高速 PCB 基板 ControlNet 总线控制器芯片 高速光隔离器 镀金 BNC 同轴连接器 镀金背板金手指 金属屏蔽前面板
结构特征 标准欧卡尺寸，插入 V 系列机架通讯槽位 前面板两个 BNC 接口分别连接 A、B 冗余总线 LED 阵列显示双网通讯状态 金属屏蔽外壳隔离总线电磁辐射 阻抗控制走线匹配 ControlNet 75Ω 同轴特性阻抗
工作原理 通讯卡作为 ControlNet 总线上的主节点，按照预定轮询周期和总线上所有现场设备交换数据。现场设备上传的过程数据通过冗余双网传回通讯卡，打包后通过背板总线上传 DCS CPU。DCS 下发的控制指令通过双网发送到对应现场设备。总线监测电路实时检测双网信号质量，当前通讯链路异常时自动切换到备用链路，全程无通讯中断。
安装要求 A、B 冗余总线同轴电缆分别接入对应 BNC 接口。 总线末端安装 75Ω 终端电阻。 上电后通过诊断软件扫描总线上所有节点，确认全部在线。 总线电缆使用单端接地屏蔽同轴电缆。
使用注意事项 总线末端未接终端电阻会造成信号反射，通讯丢包。 BNC 接头松动会造成总线通讯中断，定期拧紧接头。 总线接入新设备时需断电操作，避免冲击总线通讯。 不可随意修改通讯卡站地址，地址冲突会造成整个总线瘫痪。
