描述

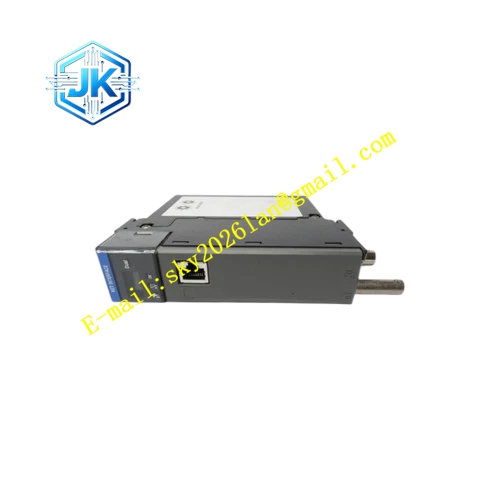

Honeywell TC-IAH161
技术规格
- 通道数量：16 路模拟量输入
- 信号类型：4~20mA、0~5VDC 软件可配
- 分辨率：16 位 ADC
- 通道隔离：500VAC 光电隔离
- 回路供电：24VDC，每路 20mA 给两线制变送器供电
- 背板接口：V 系列机架总线
- 工作温度：0℃~+60℃
- 热插拔支持：在线更换故障卡
功能特点 每通道独立 24VDC 回路供电，无需外部变送器电源。 16 位高精度 ADC，测量精度满足高精度过程控制要求。 每通道独立断线诊断，变送器回路断开时触发故障报警。 数字滤波平滑采集信号，抑制现场干扰。 板载 LED 指示卡件电源、通讯、故障状态。 所有采集数据带 CRC 校验上传 CPU。 量程超上下限时自动标识信号状态，上传报警。
应用场景 压力、流量、液位、温度高精度测量采集 化工反应釜过程变量监控 老模拟输入卡精度漂移、通道故障备件替换 DCS 系统模拟量采集回路配套
性能参数
- 转换精度：±0.1% 满量程
- 采样速率：50ms 全通道转换
- 共模抑制比：85dB 以上
- 断线检测响应：小于 200ms
- 温漂：±25ppm/℃
材质构成 FR4 PCB 基板 16 位 ADC 芯片 仪表运算放大器 通道隔离光耦 精密金属膜电阻阵列 TVS 浪涌保护二极管 镀金背板金手指 UL94 V0 阻燃塑料前面板
结构特征 标准欧卡尺寸，插入 V 系列机架 I/O 槽位 前部螺丝端子逐通道编号，对应变送器正负极 后部镀金金手指对接背板总线 前面板 LED 显示卡件运行状态 隔离屏障分隔现场信号侧和背板逻辑侧
工作原理 现场变送器信号接入输入端子，经过 RC 滤波、信号调理电路送入 16 位 ADC。板载逻辑将模拟电压 / 电流转换为数字工程量值，同时检测回路阻抗判断变送器断线状态。转换完成的数据和故障标志打包为通讯帧，通过背板总线上传 DCS CPU。24VDC 稳压电路为两线制变送器提供工作电源。
安装要求 变送器线缆使用屏蔽双绞线，单端接地。 软件逐通道配置信号类型、工程量量程。 模拟线缆和动力线缆分开线槽敷设。 上电后逐通道校准零点和满度。
使用注意事项 变送器回路短路会触发卡件过流保护，排查故障后自动恢复。 禁止接入交流高压到输入端子，会击穿 ADC 和隔离电路。 屏蔽层双端接地会引入共模干扰，造成测量数值漂移。
