描述

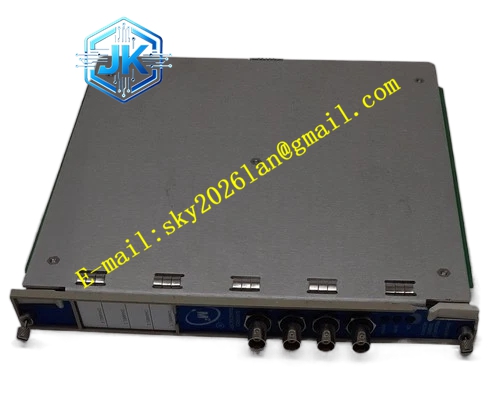

Bently 126398-01
技术规格
- 模块类型：增强型键相器模块（Enhanced Keyphasor Module）
- 通道数：半高双通道设计
- 输入信号：3300 XL接近探头信号，-23 V DC激励
- 输出信号：0至5 Vp-p调理后的探头信号（接入≥2 kΩ负载）
- 频率范围：0.5 Hz至10 kHz（-3 dB），部分资料显示10 Hz至10 kHz
- 增益：出厂设置为1 mV/μm典型值，±5%容差
- 噪声基底：小于1 μVrms（1 Hz至10 kHz）
- 电源：从探头激励线获取10 mA电流，无需外部电源
- 工作温度：-20°C至+85°C（标准），部分资料显示-40°C至+70°C
- 湿度：高达95% RH，IP67防护等级（连接时）
- 尺寸：约85×44×27毫米（半高模块）
- 重量：约0.2至0.5 kg
功能特点
- 半高双通道设计，在紧凑的空间内提供两个独立的键相测量通道
- 高精度键相位测量，为振动分析提供精确的相位参考
- 增强型信号处理算法，有效滤除噪声，确保键相脉冲的准确性
- 支持多种传感器输入，包括3300 XL接近探头和磁传感器
- 实时数据采集和分析能力，支持预测性维护策略
- 与3500系列其他模块无缝集成，通过机架背板共享键相信号
- 坚固耐用的设计，适应高温、高压和高振动的工业环境
- 支持多种安装方式，便于集成到现有控制系统
应用场景
- 汽轮机和燃气轮机：提供转速和相位基准，用于振动分析和动平衡
- 压缩机：监测转子转速和相位，识别不平衡和不对中故障
- 泵和电机：提供键相信号，用于振动频谱分析和故障诊断
- 齿轮箱：监测齿轮啮合频率和相位关系
- 任何需要精确转速和相位测量的旋转机械设备
性能参数
- 键相精度：高精度，确保振动分析的准确性
- 信号处理能力：支持实时数据采集和分析
- 噪声抑制：先进的滤波技术，有效抑制工业环境中的电磁干扰
- 数据通信：通过3500框架背板与系统其他模块通信
材质构成
- 外壳材料：工业级金属外壳，电磁屏蔽设计
- 电路板：多层PCB，工业级元器件，表面防护处理
- 连接器：镀金触点，确保长期稳定的信号连接
结构特征
- 半高模块设计，节省机架空间
- 前面板配备状态指示灯，直观显示模块运行状态
- 标准3500机架插槽安装，与3500系列其他模块兼容
- 后部边缘连接器与机架背板连接，实现电源、信号和通信的集成
工作原理 模块通过接近探头检测转子上的键相槽或凸台，当键相槽经过探头时，间隙变化产生一个电压脉冲。模块对该脉冲信号进行放大、整形和调理，输出标准的键相脉冲信号。该信号包含转子的转速和相位信息，供3500系统其他监测模块用于1X振动跟踪、相位分析和转速测量。通过机架背板，键相信号可被所有需要相位参考的模块共享。
安装要求
- 将模块插入3500机架的指定插槽，确保后部边缘连接器完全插入背板
- 键相探头应安装在转子键相槽或凸台的正对面，确保间隙变化明显
- 探头与键相槽的间隙应调整至传感器线性范围的中心
- 使用屏蔽电缆连接传感器，避免电磁干扰
- 确保探头安装牢固，防止因振动导致的信号不稳定
使用注意事项
- 键相器模块是振动分析的关键组件，安装和维护应谨慎进行
- 确保键相探头的安装位置正确，避免与其他监测探头混淆
- 定期检查探头安装紧固度，防止因振动导致的间隙变化
- 键相脉冲的质量直接影响振动分析的准确性，应确保脉冲信号清晰、稳定
- 在进行模块更换或维护时，应确保系统处于旁路状态，避免影响其他依赖键相信号的监测模块
