描述

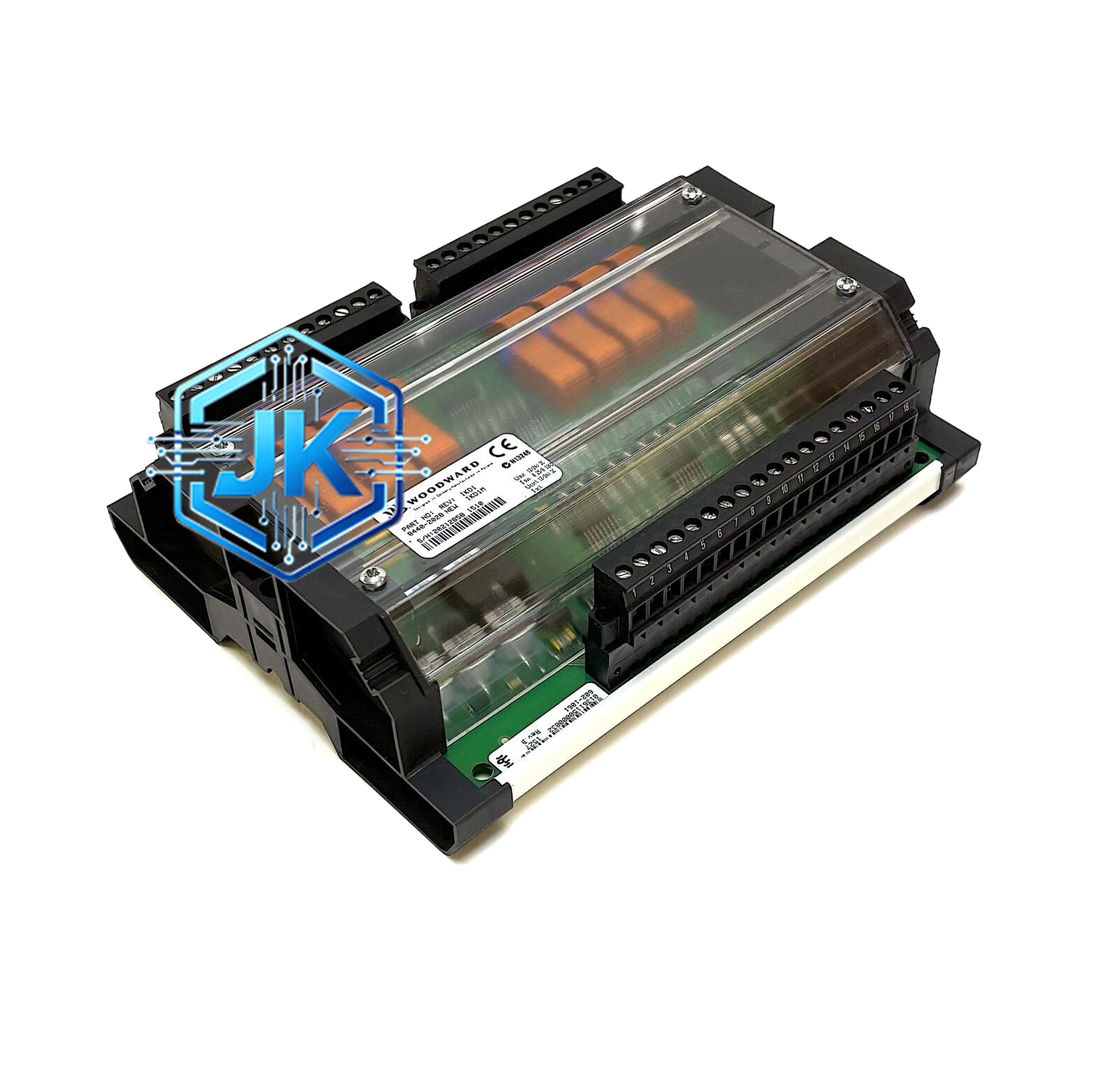

Woodward 8440-2116
技术规格：
- 处理器：32位ARM Cortex-M4，主频168MHz，内置FPU
- 模拟量输入：10路（4-20mA / 0-10V / RTD Pt100）
- 数字量输入：12路（干接点 / 24VDC）
- 模拟量输出：4路（4-20mA）
- 数字量输出：6路继电器 + 2路频率输出
- 通信接口：双Ethernet（10/100Mbps）、RS-485（Modbus RTU）、CAN 2.0B
- 电源：24VDC（85-265VAC宽范围输入）
- 工作温度：-25°C 至 +70°C
- 防护等级：IP54（前面板）
- 同期检测精度：电压差±0.5V，频率差±0.05Hz，相位角±2°
- 并网冲击电流：小于额定电流的1.2倍
- 尺寸：144mm × 144mm × 85mm
功能特点：
- 三相同期检测：同时检测三相电压幅值差、频率差和相位角差
- 自动准同期合闸：满足同期条件后自动发出合闸指令，合闸时间精度±1ms
- 自动粗同期合闸：相位角差较大时先合闸再拉入同步
- 内置自动调压和自动调频功能
- 支持手动同期和自动同期两种模式在线切换
- 内置事件记录，记录每次并网的电压差、频率差、相位角差和合闸时间
- 支持与Woodward 8245负荷分配控制器联动
- 支持黑启动功能
应用场景：
- 多台柴油发电机组并联运行自动并网
- 燃气轮机与柴油发电机混合并联并网
- 船舶电站多台发电机自动并网
- 数据中心多机组并联供电并网
- 微电网能量管理系统并网控制
材质构成：
- 外壳：铝合金压铸 + 粉末喷涂，UL94 V-0
- 电路板：8层PCB，沉金 + 三防漆
- 端子：磷铜镀锡
- 显示屏：5英寸彩色TFT LCD
安装要求：
- 面板嵌入式安装，开孔138mm × 138mm
- 周围留有30mm散热空间
- PT二次侧电缆使用屏蔽电缆，屏蔽层单端接地
- 接地电阻小于4Ω
使用注意事项：
- PT二次侧严禁短路
- 每半年校验一次同期检测精度
- 固件升级使用Woodward专用工具
