描述

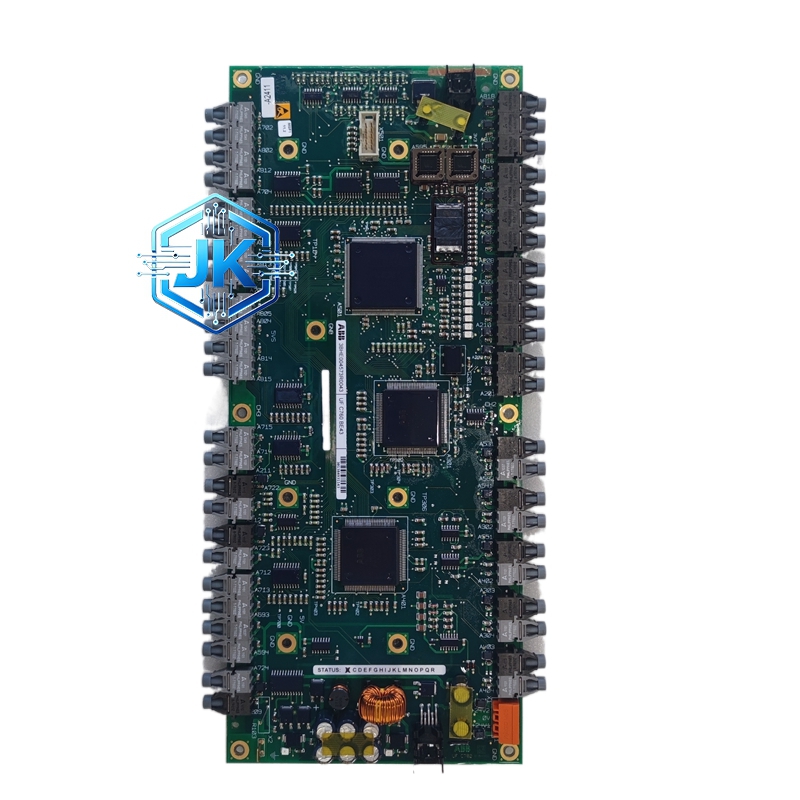

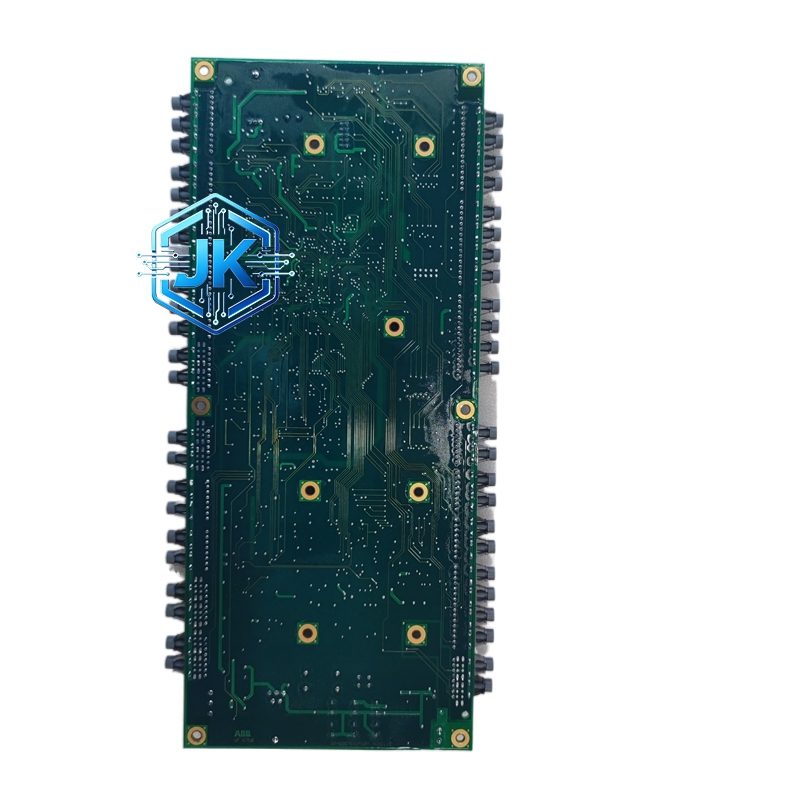

ABB UFC760BE43 3BHE004573R0043 静态励磁调节器（增强型）
技术规格：
控制通道：双通道热备冗余
输入信号：发电机电压（4 路 PT）、发电机电流（4 路 CT）、励磁电流/电压反馈、频率信号
输出信号：6 路或 12 路晶闸管触发脉冲（支持双桥并联）
通讯接口：RS-485（Modbus RTU）+ 以太网（Modbus TCP/IEC 61850）
供电：AC/DC 85V 至 265V
保护配置：过压/欠压、过流/欠流、V/Hz 限制、转子接地、失步保护、逆功率保护
功能特点：
支持 IEC 61850 协议，可直接接入变电站自动化系统，实现无缝数据交换
内置事件顺序记录（SOE）功能，时间分辨率 1ms，便于故障分析
支持远程在线参数修改和固件升级，无需人员到现场
具备励磁电流的闭环控制功能，提高了动态响应速度
支持多机并联运行时的无功功率自动分配
面板配备 USB 接口，可用 U 盘导出故障录波数据
应用场景：
新建数字电厂的励磁系统
需要接入电厂 SIS/MIS 系统的机组
对故障录波和事件记录有严格要求的电网调度机组
大型企业自备电厂的核心发电机组
性能参数：
电压调节精度：±0.1%
阶跃响应时间：< 30ms
以太网通讯刷新率：10ms 至 100ms 可调
工作温度：-20°C 至 +60°C
防护等级：IP54（前面板）
材质构成：
与 BE41 一致，采用阻燃 PC+ABS 外壳和铝合金前面板
内部增加了以太网通讯模块的屏蔽罩，电磁兼容性更优
结构特征：
与 BE41 外观一致，但顶部增加了 RJ45 以太网接口
背部端子排增加了通讯接线端子
工作原理：
与 BE41 原理一致，但增加了以太网通讯处理器。该处理器独立于主控制处理器运行，专门负责与上位系统进行高速数据交换。主控制器专注于励磁调节运算，两者通过内部高速总线连接，互不干扰。
安装要求：
以太网通讯线必须使用超五类及以上屏蔽网线
若使用 IEC 61850 协议，需在上位系统中导入控制器的 ICD 文件
使用注意事项：
以太网口支持带电插拔，但 RS-485 口严禁带电插拔
通讯参数（IP 地址、子网掩码等）需与电厂网络规划一致
