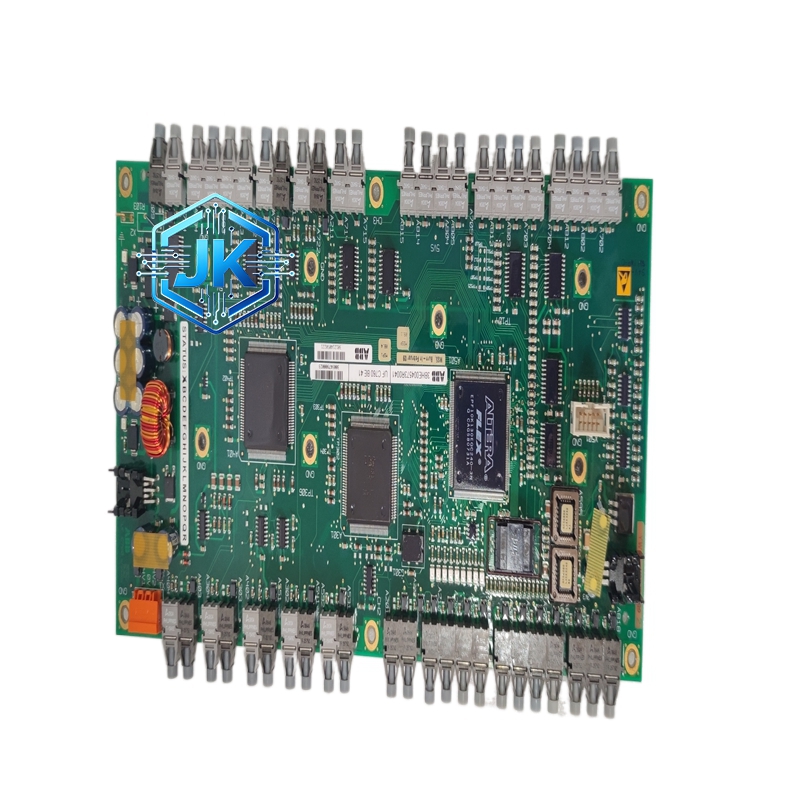

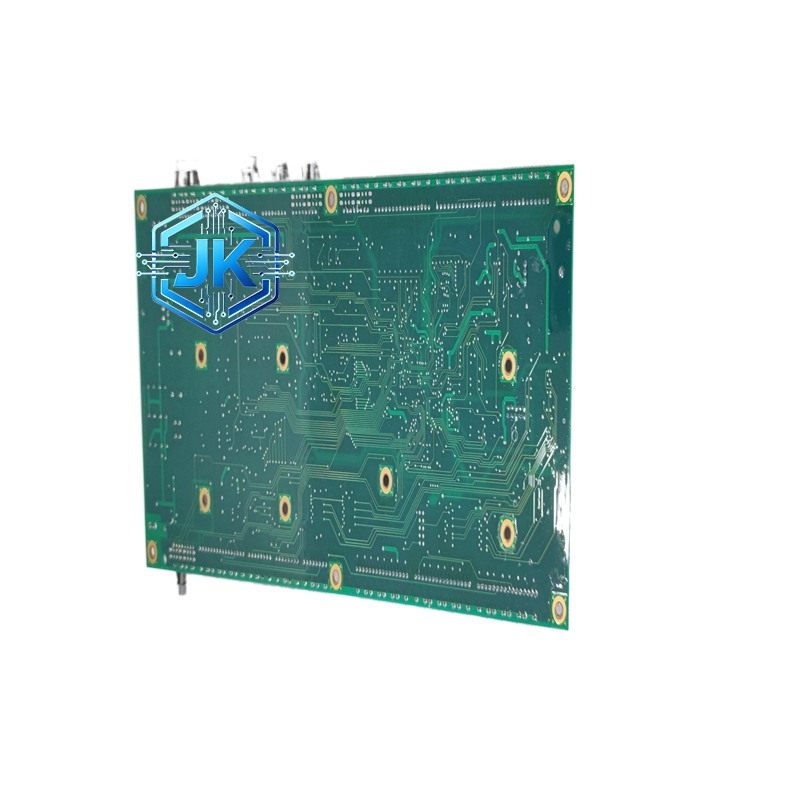

ABB UFC760BE41 3BHE004573R0041 静态励磁调节器
技术规格：
控制通道：双通道冗余设计（A 通道和 B 通道自动切换）
输入信号：发电机电压（3 路 PT 输入）、发电机电流（3 路 CT 输入）、励磁电流反馈（1 路）、励磁电压反馈（1 路）
输出信号：6 路晶闸管触发脉冲（三相全控桥）
通讯协议：Modbus RTU（RS-485）、IEC 61850（以太网版本可选）
供电电压：AC/DC 85V 至 265V 或 DC 110V/220V
保护功能：过压保护、欠压保护、过流保护、转子接地保护、失磁保护
功能特点：
支持自动/手动两种运行模式，手动模式下可通过面板按键直接调节励磁电流
内置电压/无功功率下垂特性（Droop），支持多台发电机并联运行时的无功分配
具备软启动功能，发电机启动时自动升压至额定值
支持就地和远程两种控制方式，远程控制时通过通讯接口接收上位机指令
面板配备图形化液晶显示屏，菜单操作直观，支持中文显示（部分版本）
具备黑启动功能，在电厂全停状态下可利用残余电压建立初始励磁
应用场景：
中型火电机组（100MW 至 300MW）的励磁系统
水电站中型水轮发电机（50MW 至 200MW）
企业自备热电厂的汽轮发电机
船舶电站和海上平台发电机
性能参数：
电压稳定度：±0.25%（稳态）
阶跃响应时间：< 50ms（95% 响应）
通讯响应延迟：< 100ms
工作温度：-10°C 至 +55°C（标准型），-25°C 至 +70°C（宽温型）
绝缘等级：Class F（155°C）
材质构成：
外壳为阻燃 PC+ABS 合金塑料
前面板为铝合金材质，表面阳极氧化处理
内部功率器件安装在独立的散热片上，散热片为铝合金挤压型材
接线端子为铜合金镀锡，支持标准 DIN 导轨安装
结构特征：
标准 1/4 DIN 前面板安装
前面板布局：左侧为液晶显示屏和按键区，右侧为 LED 指示灯区
背部接线端子分为上下两排，上排为信号输入，下排为电源和输出
顶部设有 RS-485 通讯口和维护用 Mini-USB 接口
底部设有接地螺钉
工作原理：
发电机 PT 和 CT 信号经控制器内部的信号调理电路滤波、变换后，送入数字处理器。处理器将实测电压与参考电压比较，通过 PI 调节器计算出所需的励磁电流给定值。该给定值与当前励磁电流反馈值比较后，通过触发脉冲生成电路计算出晶闸管的触发角，输出 6 路精确的触发脉冲（对应三相全控桥的 6 个晶闸管）。触发脉冲经过光纤或脉冲变压器隔离后驱动晶闸管整流桥，调节励磁电流。
安装要求：
安装在控制柜内通风良好的位置，上下方留有至少 100mm 的散热空间
PT 和 CT 的二次侧必须可靠接地，且仅在控制器侧一点接地
触发脉冲输出线必须使用屏蔽电缆，且与强电线缆分开走线
通讯线建议使用屏蔽双绞线，最大长度 1200 米（9600bps）
使用注意事项：
上电前务必确认供电电压与控制器铭牌一致（AC 220V 或 DC 110V 不可混用）
不要在发电机运行时断开 PT 信号，否则控制器会误判为失压而全励磁输出，烧毁转子
参数备份至关重要，每次修改参数后应导出保存
