描述

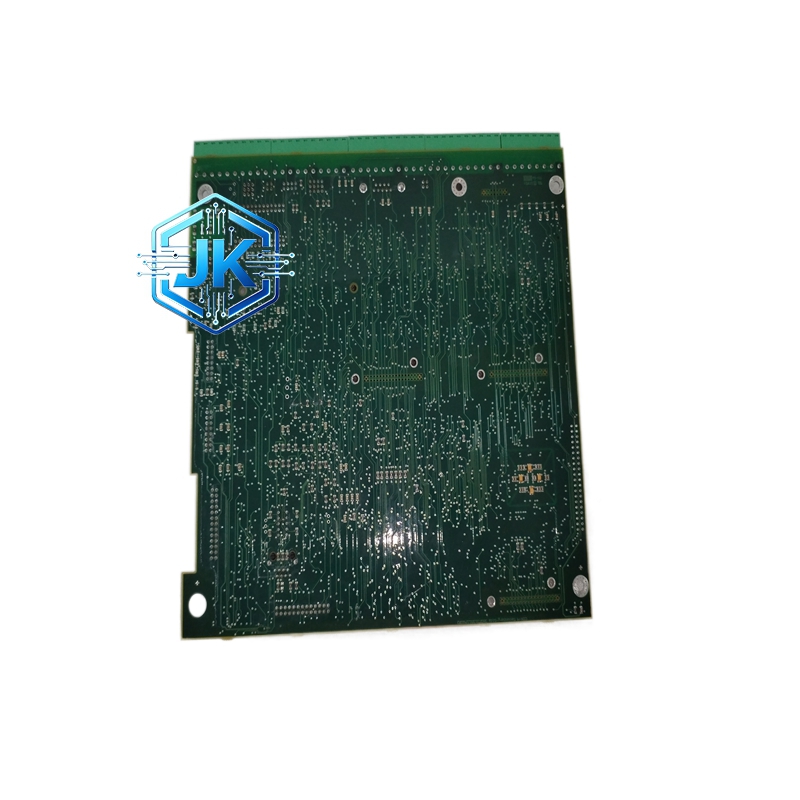

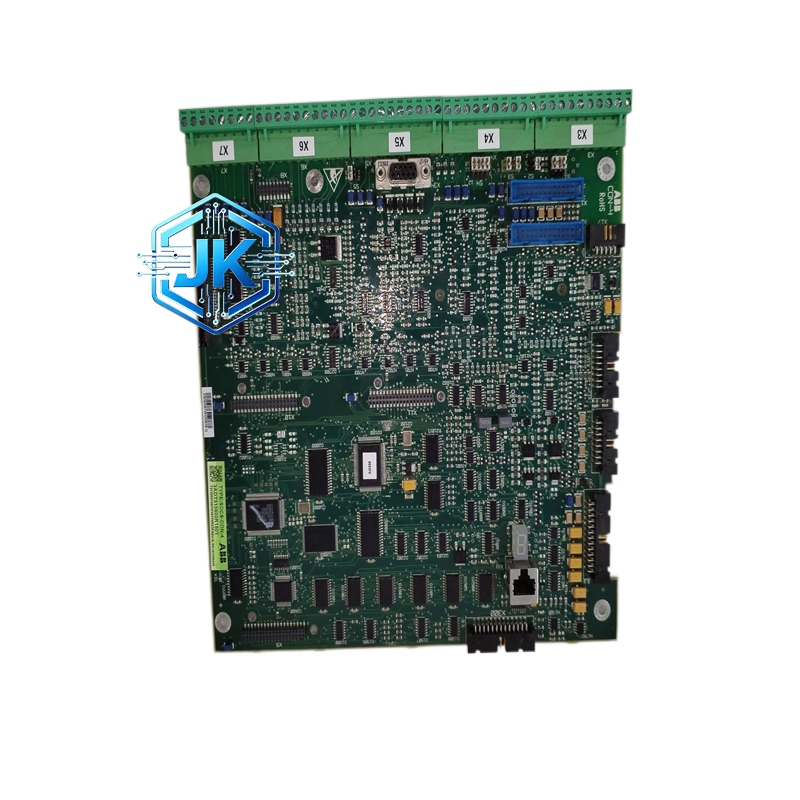

ABB SDCS-CON-4-COAT 涂层通信控制板（订货号3ADT313900R1001）
技术规格：
- 所属系统：ABB ACS800系列变频器（单传动和多传动）
- 功能定位：通信接口与控制逻辑处理板
- 通信协议：Profibus DP、DeviceNet、Modbus RTU/TCP、EtherNet/IP（视具体子型号）
- 通信速率：最高12 Mbps（Profibus DP）
- 处理器：32位ARM或DSP处理器
- 内存：Flash 512 KB，RAM 256 KB（典型值）
- 涂层处理：三防漆（防潮、防盐雾、防霉菌）conformal coating
- 工作温度：-10至+60°C（涂层版扩展范围，标准版为-10至+50°C）
- 安装方式：变频器内部插槽式安装
- 订货号：3ADT313900R1001
- 防护等级：涂层保护，适应高湿高盐雾环境
功能特点：
- 涂层处理（三防漆）大幅提升在高湿度、盐雾、化工气体等恶劣环境下的长期可靠性
- 支持多种工业通信协议，方便与不同品牌PLC和DCS系统集成
- 板载Web服务器，支持通过浏览器进行参数配置和实时监控
- 具备完善的故障诊断和事件记录功能，便于故障分析
- 支持参数上传下载，便于批量调试和备份
- 热插拔设计，支持在线更换（需配合变频器冗余配置）
- 符合IEC 61800-5-1安全标准
性能参数：
- 处理能力：控制周期最快1毫秒
- 通信节点数：Profibus DP最多126个从站
- 功耗：约5至8瓦（典型值）
- MTBF：大于100000小时
- 电磁兼容：符合IEC 61800-3标准C3类
材质构成：
- PCB板：FR-4环氧玻璃纤维板，表面涂覆三防漆
- 元器件：工业级或军工级元器件
- 连接器：镀金触点，耐腐蚀
- 外壳：铝合金屏蔽罩
结构特征：
- 标准DIN尺寸电路板，适用于ACS800变频器内部扩展槽
- 板载多个通信接口（RJ45、DB9等）
- 设有状态指示LED（电源、通信、故障）
- 涂层覆盖整个PCB板面和元器件，形成完整保护层
- 板卡厚度约3至5毫米，重量约100至200克
工作原理：
该板卡内的处理器运行变频器控制算法（如矢量控制、直接转矩控制等），同时通过板载通信接口与外部设备交换数据。通信数据经协议栈处理后通过物理层接口发送出去。涂层保护确保在恶劣环境中PCB板不受潮气、盐雾和化学气体的侵蚀，保持电气性能稳定。
应用场景：
- 化工行业变频器通信控制
- 海洋平台和船舶推进系统变频器
- 矿山井下变频器控制
- 造纸和纺织行业高湿度环境
- 电厂辅机变频器DCS集成
- 冶金行业变频器集中控制
安装要求：
- 仅限ABB授权服务人员安装
- 安装前必须断开变频器主电源并等待5分钟以上，确保直流母线电容放电完毕
- 插入插槽时需对准定位销，轻轻推入到位，勿强行插入
- 安装完成后需在变频器参数中启用对应通信模块
- 涂层版虽防护能力增强，但仍需保持变频器柜内通风良好
使用注意事项：
- 严禁在通电状态下插拔板卡，否则会损坏板卡和变频器
- 定期清理板卡表面灰尘，防止散热不良
- 固件升级需使用ABB官方工具Drive Composer
- 更换板卡时需确保新板卡固件版本与变频器匹配
- 故障时需参照变频器面板故障代码和板卡LED状态进行诊断
