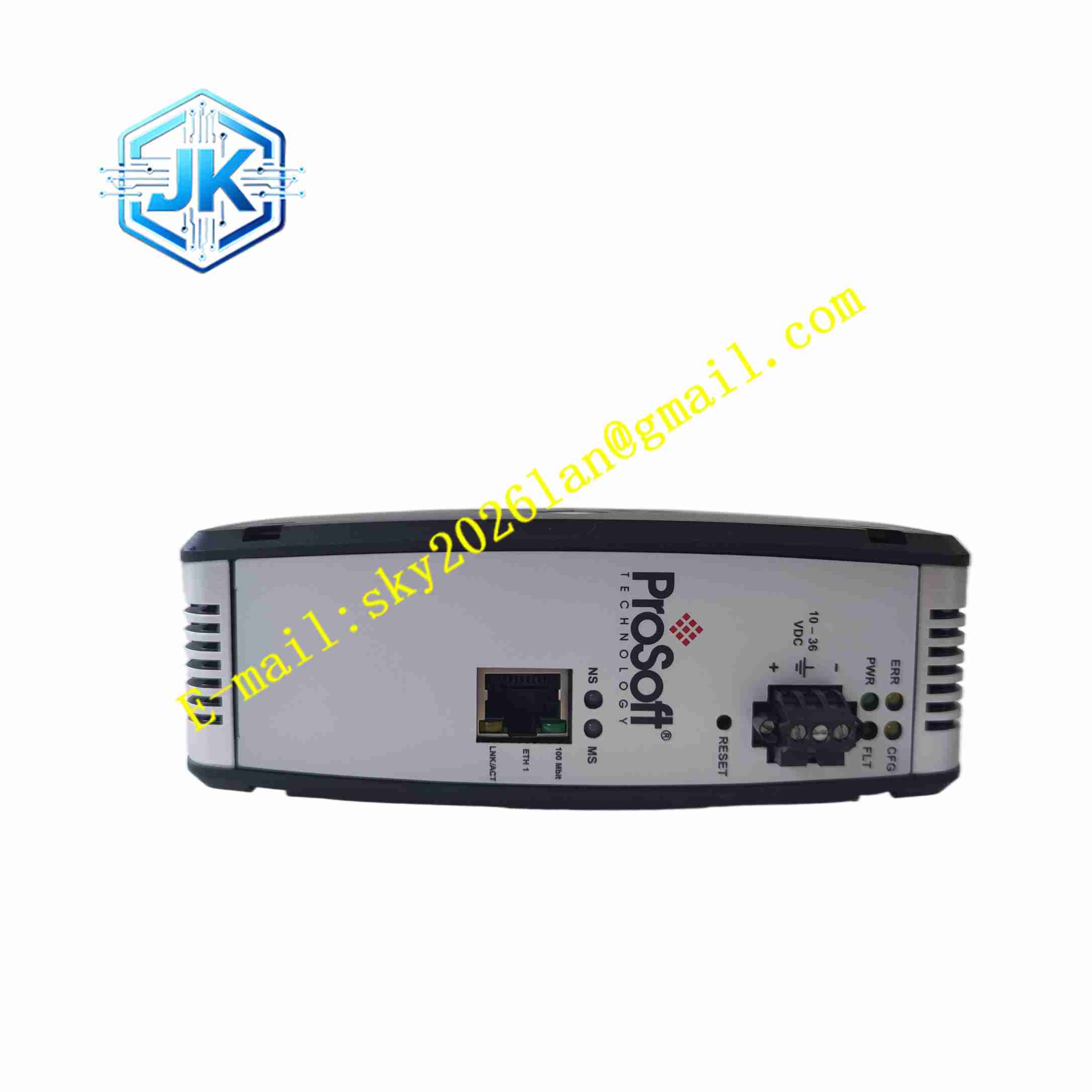

ProSoft Technology PLX31-EIP-SIE
技术规格
- 品牌： ProSoft Technology
- 型号： PLX31-EIP-SIE
- 产品类型： EtherNet/IP 转西门子工业以太网通信网关
- 支持协议： EtherNet/IP、西门子工业以太网
- 兼容西门子平台： S7-200、S7-300、S7-400、S7-1200、S7-1500
- 以太网端口： 10/100 Mb 自适应 RJ45 端口，支持交叉线检测
- 数据交换能力： 支持大量寄存器数据交换，部分资料提到最多可达 10,000 个 16 位寄存器
- 状态与应用数据库： 支持 4,000 字数据库，用于状态数据和应用数据交换
- I/O 连接： 支持多个 EtherNet/IP I/O 连接
- RPI 设置： 可针对不同数据设置不同请求包间隔，优化以太网带宽
- 配置软件： ProSoft Configuration Builder
- 网络发现工具： ProSoft Discovery Service，可在不同子网中查找网关并修改默认 IP
- 存储扩展： 内置 SD 卡插槽，用于备份配置文件和故障恢复，SD 卡为选配件
- 固件升级： 支持现场固件升级
- 工作温度： -25 ℃ 至 70 ℃
- 存储温度： -40 ℃ 至 80 ℃
- 供电范围： 10 VDC 至 36 VDC
- 电流需求： 标称 24 VDC 时约 300 mA；10 至 36 VDC 时最大约 610 mA
- 抗冲击性： 工作时 15G @ 11 ms，非工作时 30G @ 18 ms
- 抗振性： 符合 IEC 60068-2-6 相关要求
- 以太网隔离： 10/100 Mb 端口具备电气隔离能力
- 广播风暴弹性： 不超过 5,000 ARP 帧/秒，持续时间不超过 5 分钟
功能特点
- 跨品牌协议转换： 在 EtherNet/IP 控制器与西门子 S7 系列 PLC 之间实现双向数据交换。
- 高速数据传输： 支持高速、低延迟通信，适合对实时性要求较高的生产线和控制回路。
- 多 I/O 连接： 可同时建立多个 EtherNet/IP I/O 连接，提高数据吞吐能力。
- 数据优先级管理： 可为状态数据和控制数据分别设置 RPI，优化网络带宽占用。
- 嵌入式 EDS 文件： 内置 EDS 附加配置文件，便于在 Rockwell 环境中快速集成。
- SD 卡配置备份： 通过 SD 卡保存配置，便于设备更换、故障恢复和现场维护。
- 远程配置与诊断： 通过以太网端口进行参数设置、状态监控和故障排查。
- 跨子网查找： ProSoft Discovery Service 可在不同子网中发现设备并修改 IP 地址。
- 配置保护： 支持通过模块开关保护配置，防止误修改。
- 现场固件升级： 支持在现场更新固件，降低维护成本。
应用场景
- 汽车制造车间中 Rockwell 系统与西门子 PLC 的数据互联
- 食品饮料生产线中多品牌设备协同控制
- 包装机械中高速数据采集与指令下发
- 水处理厂中旧有西门子设备接入 EtherNet/IP 系统
- 石油天然气行业中的多协议设备集成
- 电力监控系统中不同控制器之间的数据交换
- 生产线改造项目中保留原有西门子 PLC 并接入新控制系统
- 需要跨品牌 PLC 同步状态、故障信息和生产指令的混合控制系统
性能参数
- 协议转换方向： EtherNet/IP ↔ 西门子工业以太网
- 兼容西门子控制器： S7-200、S7-300、S7-400、S7-1200、S7-1500
- 数据交换规模： 最多约 10,000 个 16 位寄存器
- 状态与应用数据： 4,000 字数据库
- 以太网速率： 10/100 Mb 自适应
- 供电电压： 10 VDC 至 36 VDC
- 工作温度： -25 ℃ 至 70 ℃
- 存储温度： -40 ℃ 至 80 ℃
- 配置方式： ProSoft Configuration Builder
- 设备发现： ProSoft Discovery Service
- 配置存储： SD 卡插槽
材质构成
- 金属外壳： 提供机械保护和电磁屏蔽
- 工业级 PCB： 承载通信处理器、存储器和接口电路
- RJ45 以太网接口： 用于 EtherNet/IP 和西门子工业以太网通信
- 电源端子： 接入 10 至 36 VDC 供电
- SD 卡插槽： 用于配置文件备份和恢复
- 状态指示灯： 显示电源、通信、运行和故障状态
- 配置/维护接口： 用于固件升级和本地维护
结构特征
- 紧凑工业外形： 适合控制柜、配电柜或现场安装环境。
- 独立网关形态： 不属于 ControlLogix 背板模块，通常作为独立通信网关使用。
- 单以太网端口： 提供 10/100 Mb RJ45 接口，用于连接 EtherNet/IP 网络和西门子以太网设备。
- 外部供电端子： 通过端子接入直流电源，便于现场布线。
- SD 卡外置插槽： 便于现场插拔、备份和恢复配置。
- 状态指示清晰： 通过指示灯快速判断电源、通信和运行状态。
- 导轨安装适配： 工业网关通常支持 DIN 导轨安装，具体安装方式以实物铭牌和手册为准。
工作原理
PLX31-EIP-SIE 在 EtherNet/IP 侧作为通信节点接入支持 EtherNet/IP 的控制器或网络设备，在西门子侧通过西门子工业以太网协议与 S7-200、S7-300、S7-400、S7-1200、S7-1500 等设备通信。网关内部维护一个数据交换区，将 EtherNet/IP 侧的输入/输出数据与西门子侧的寄存器、数据块或 I/O 映像区进行映射。控制器按设定的 RPI 周期读取状态数据或写入控制数据，网关负责协议转换、数据打包、时序管理和错误处理。通过数据优先级机制，关键控制数据可以获得更高的更新优先级，从而提升实时性。配置完成后，网关可持续运行，并在断电重启后从内部存储或 SD 卡恢复配置。
安装要求
- 安装前确认供电电压在 10 至 36 VDC 范围内。
- 使用符合工业现场要求的直流电源，并做好电源接地。
- 以太网电缆应使用屏蔽双绞线，长度和布线应符合工业以太网规范。
- EtherNet/IP 网络与西门子网络可根据现场规划接入同一网络或不同子网。
- 配置前通过 ProSoft Discovery Service 查找网关默认 IP 地址。
- 使用 ProSoft Configuration Builder 设置 EtherNet/IP 连接、西门子通信参数和数据映射。
- 将配置文件保存至网关内部存储或 SD 卡。
- 安装位置应远离强干扰源、高温热源和强振动设备。
- 控制柜内应保证通风散热，避免长期超过允许工作温度。
- 接线完成后检查电源、通信指示灯状态，再投入正式运行。
