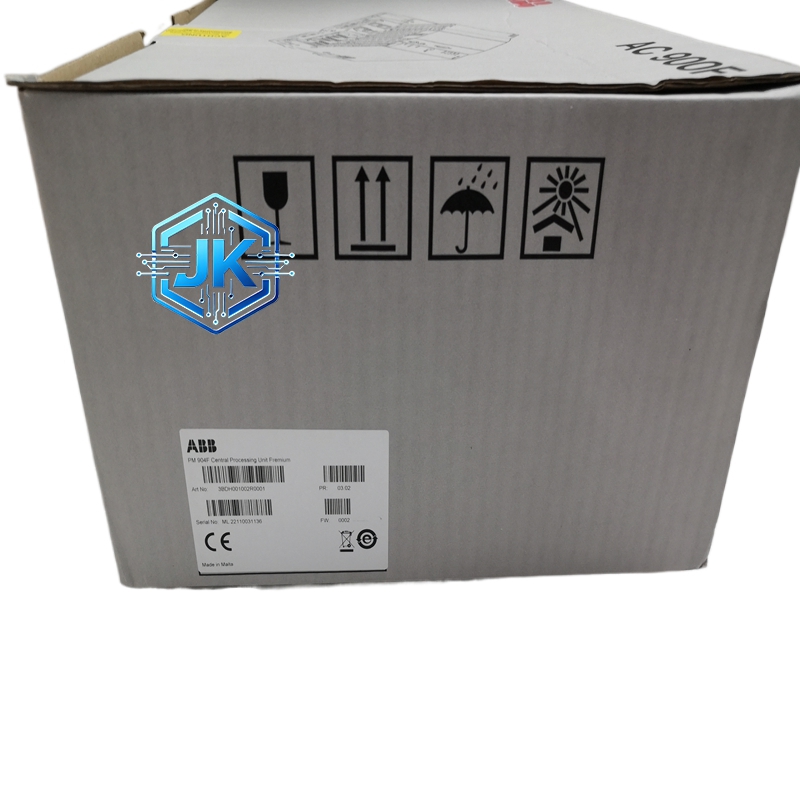

ABB PM904F 3BDH001002R0001 AC800M 通信网关模块
技术规格：
通信接口：2 路以太网（10/100/1000Mbps），1 路 RS-232，1 路 RS-485
支持协议：OPC UA（Server/Client）、Modbus TCP/IP、SNMP v3、HTTP/HTTPS、MQTT
数据刷新率：最快 100ms
最大连接数：128 个 TCP 连接
数据存储：内置 4GB Flash，可存储 30 天历史数据（1 秒分辨率）
供电：DC 24V，IM 总线供电
隔离电压：1500V DC（以太网侧对控制器侧）
功能特点：
内置 OPC UA Server，可直接被上位系统采集，无需额外 OPC 软件
内置数据 historian，可存储 30 天的实时数据和历史数据
支持 MQTT 协议，可直接上传至云端物联网平台
支持 SNMP v3，加密传输，安全等级高
支持 HTTPS，Web 访问加密
前面板设有 5 个 LED 指示灯和 1 个 USB 接口
支持远程固件升级
支持 VLAN 和防火墙功能
应用场景：
电厂 SIS 与 DCS 数据上传至云端
远程调度中心通过 OPC UA 采集 AC800M 数据
工厂 MES 系统与 DCS 的数据对接
智慧工厂物联网数据采集
需要历史数据存储的大型 DCS 项目
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 130,000 小时
EMC 等级：IEC 61000-6-4 工业级
防护等级：IP20（前面板）
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
以太网接口内置网络隔离变压器（双路独立磁隔离）
内部 PCB 采用 8 层沉金工艺
Flash 存储为工业级宽温型芯片
接线端子为铜合金镀镍
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板设有 2 个 RJ45 接口、1 个 DB9 接口（RS-232）、1 个螺丝端子（RS-485）、5 个 LED 指示灯、1 个 USB 接口
底部为 IM 总线连接器（56 针）
背面无接线端子（纯通信模块）
工作原理：
AC800M 控制器通过 IM 总线将实时数据发送给 PM904F。模块内部的双核处理器一方面将数据封装为 OPC UA 或 Modbus TCP 数据帧，通过以太网发送给上位系统；另一方面将数据写入内置 Flash 存储器进行历史记录。当上位系统通过 OPC UA 客户端连接时，模块直接以 OPC UA Server 身份响应请求，无需经过中间件。MQTT 功能将关键数据以轻量级协议上传至云端。
安装要求：
必须使用超五类或六类屏蔽网线
两路以太网分别连接到不同的交换机
USB 接口用于维护和导出数据
RS-485 用于连接 legacy 设备
模块 IP 地址与上位系统在同一网段
使用注意事项：
OPC UA 配置需由 ABB 工程师完成
MQTT 上云需配置云端服务器地址和认证信息
定期清理 Flash 存储空间（超过 80% 时需导出历史数据）
不要在运行中拔插以太网电缆
