描述

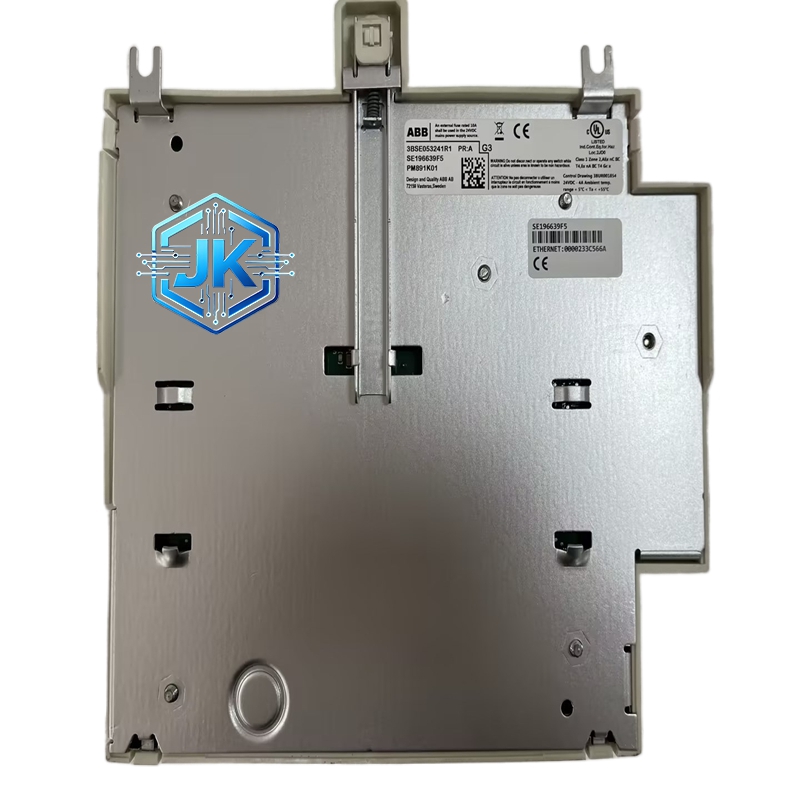

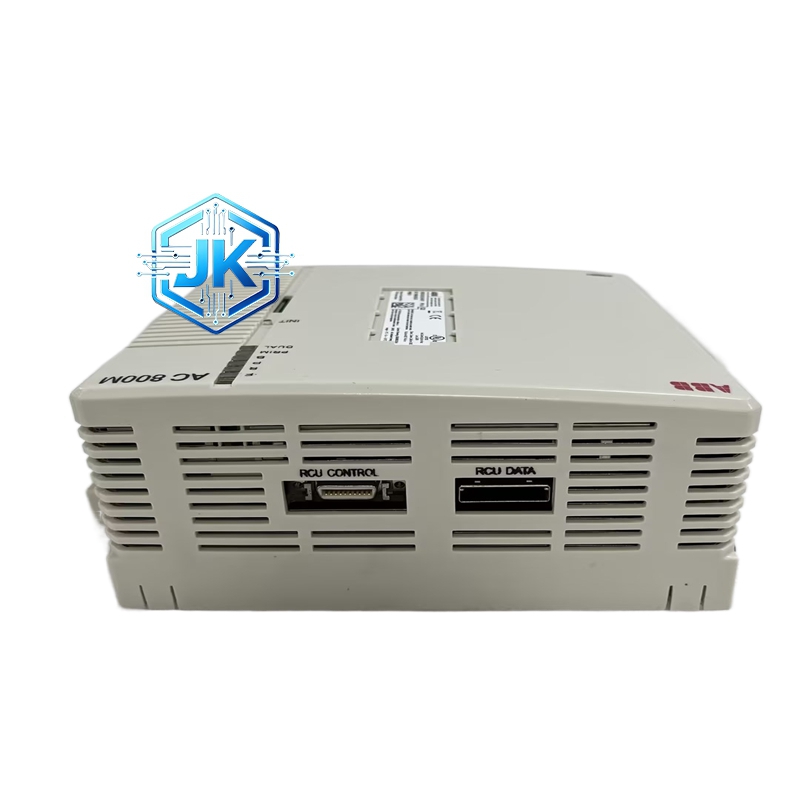

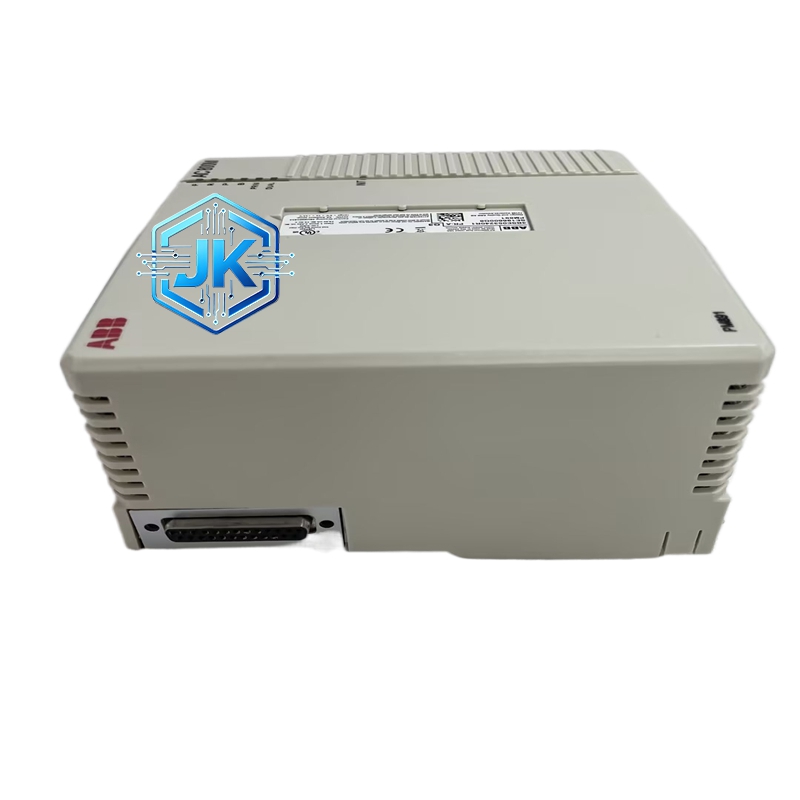

ABB PM891K01 3BSE053241R1 安全仪表系统（SIS）专用处理器
- 技术规格：
- 处理器核心：PowerPC 750（G3架构，安全增强版）
- 主频：266 MHz
- 程序内存：16 MB Flash存储器（双区冗余存储）
- 数据内存：64 MB SDRAM（带ECC校验）
- 通信接口：2个FCOM光纤通信端口（冗余）+ 2个FDIO光纤I/O端口（冗余）+ 1个以太网端口
- 支持I/O站点数：最多16个I/O站点
- 支持总线类型：Fieldbus I/O、Profibus DP、DeviceNet（安全版本）
- 工作电压：24 V DC（双路冗余供电）
- 功耗：约20 W
- 安全等级：SIL2 / SIL3（IEC 61508）
- 扫描周期：最快10 ms（安全任务）/ 最快5 ms（普通任务）
功能特点：
- 符合IEC 61508和IEC 61511功能安全标准，通过TÜV认证
- 处理器内部采用双重化或三重化表决架构（TMR），确保单点故障不会导致安全功能失效
- Flash存储器采用双区冗余设计，两个存储区互相校验，任何一区出错时自动切换至另一区
- SDRAM内存带ECC（错误校验和纠正）功能，可检测并纠正单比特错误
- 内置安全诊断功能块，支持投票比较、通道监控、在线测试等安全机制
- 支持1:1热备份冗余配置，安全切换时间小于100 ms
- 内置事件记录功能，详细记录所有安全事件和诊断信息，便于事后分析
- 支持安全相关的在线测试功能，无需停机即可完成安全回路的在线验证
- 完整兼容ABB Safety Builder编程环境，支持安全功能块的图形化编程
应用场景：
- 石化装置的紧急停车系统（ESD）
- 核电站的反应堆保护系统（RPS）
- 化工装置的安全联锁系统
- 油气储运的火灾和气体检测联锁系统
- 大型锅炉的安全保护系统（如超压保护、熄火保护）
- 任何需要满足SIL2/SIL3安全等级要求的工业安全控制场合
性能参数：
- 最大安全控制回路：256个（SIL3等级）
- 最大普通控制回路：512个
- 安全扫描周期：10 ms至100 ms（可配置）
- 普通扫描周期：5 ms至50 ms（可配置）
- 诊断覆盖率：大于99%
- 平均危险失效时间（PFH）：1.0×10⁻⁸至1.0×10⁻⁷/h（SIL3等级）
- 平均无故障时间（MTBF）：大于200000小时
材质构成：
- PCB板：10层高TG值FR-4板材（Tg190），双区独立布线，确保安全相关电路与非安全电路完全隔离
- 外壳：增强型阻燃ABS+PC合金，UL94 V-0等级，带安全认证标识
- 连接器：安全型镀金触点，带防误插设计，耐插拔5000次以上
- 光纤接口：金属屏蔽外壳，IP67防护等级
- 以太网接口：带隔离变压器，耐压2000 V DC
结构特征：
与PM876采用相同的欧卡结构和外形尺寸，但正面额外设有安全状态指示灯（SAFE/UNSAFE），用于直观显示安全功能的运行状态。模块内部采用物理隔离设计，安全相关电路与普通电路分别布置在PCB板的不同区域，之间设有隔离沟槽。工作原理：
PM891K01采用双处理器或三处理器表决架构运行安全任务。对于每个安全输入信号，处理器从两个或三个独立通道同时采集数据，通过投票逻辑判断信号的有效性。如果任一通道出现故障，表决逻辑会自动剔除故障通道并发出报警。安全输出采用双通道驱动，两个输出通道必须同时动作才能执行安全动作，任一通道故障时系统自动进入安全状态。普通控制任务则在安全任务之间的空闲时间内执行，确保安全任务始终拥有最高优先级。安装要求：
- 必须安装在带有强制通风的专用安全机柜内
- 安全相关的光纤电缆必须使用独立的走线槽，与非安全电缆间距大于200 mm
- 双路冗余电源必须来自不同的UPS回路
- 安装环境需符合IEC 61508对安全系统的环境要求
- 模块底座需使用ABB安全认证专用底座
使用注意事项：
- PM891K01专用于安全系统，严禁用于非安全控制场合
- 安全功能块的编程和修改需使用ABB Safety Builder软件，并经过安全认证人员审核
- 安全回路的在线测试需按照IEC 61511的要求定期执行
- 模块更换时需使用防静电手环，并在洁净环境中操作
- 安全相关的参数修改需双重确认，并记录修改日志
- 定期进行安全系统的全面诊断测试，确保诊断覆盖率满足要求
