描述

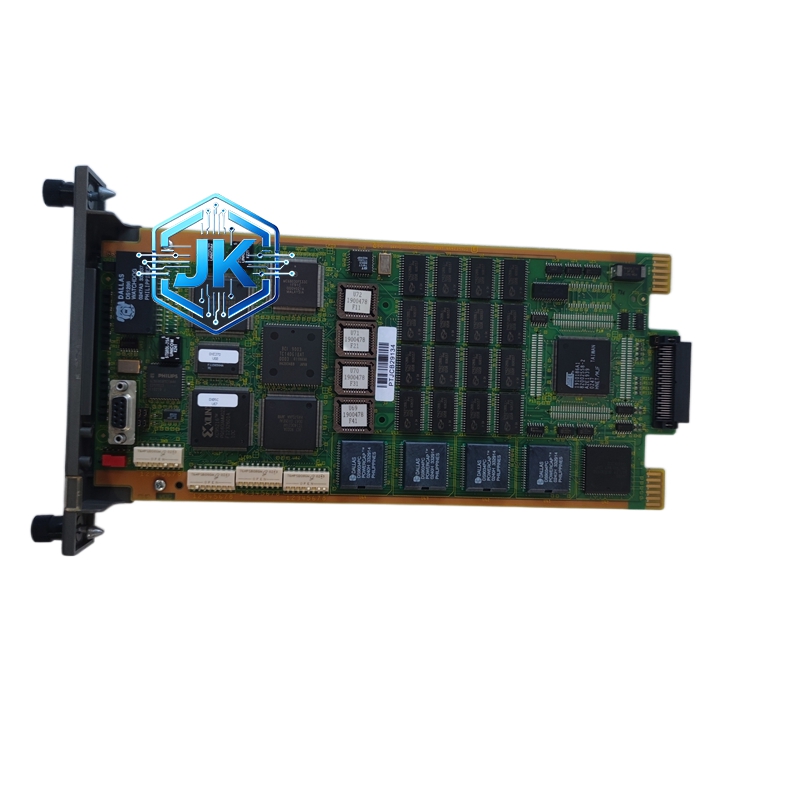

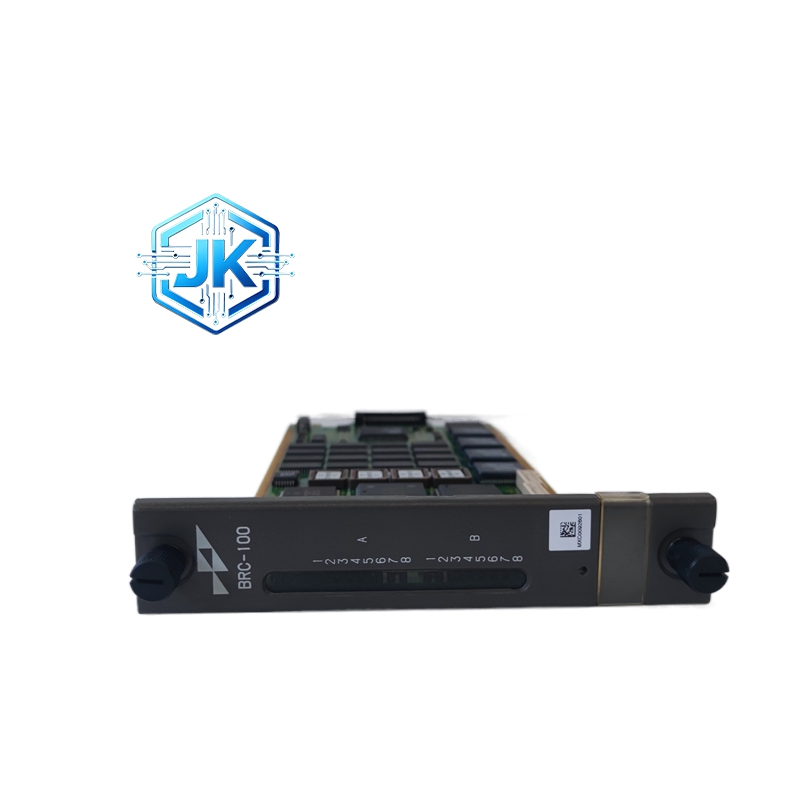

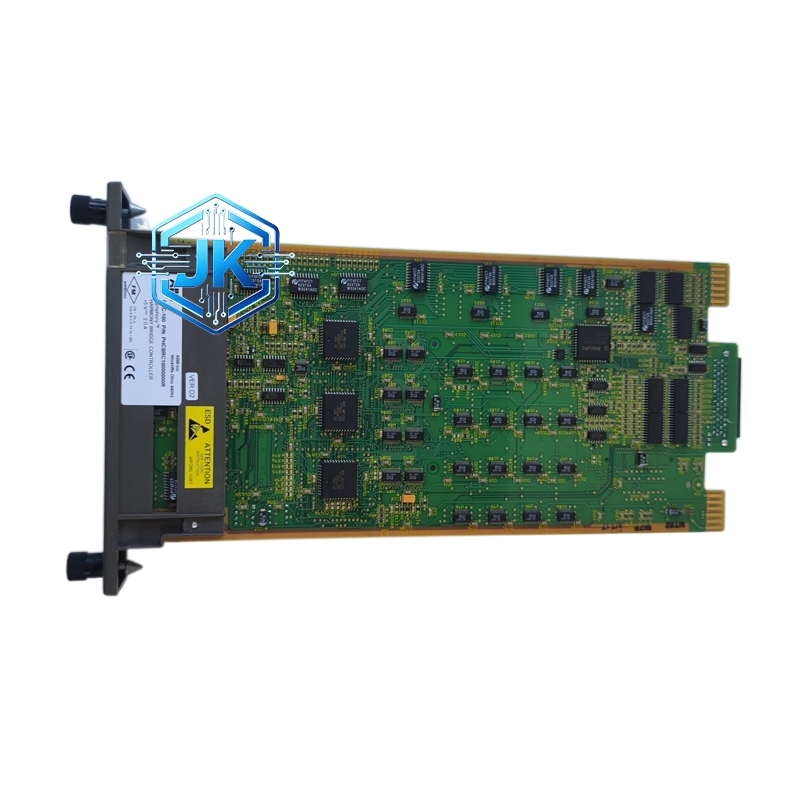

ABB AC 800M 系统 PHCBRC HART 通信模块（10000000R）
技术规格：
- 产品型号： PHCBRC10000000R
- 支持协议： HART 7 协议（符合 HART Communication Foundation 规范）
- 兼容 HART 设备： HART 5、HART 6、HART 7 智能变送器与执行器
- 通道数量： 2 通道 HART 通信
- 透明模拟量通道： 2 通道 4-20mA 透明传输
- 传输速率： HART：1200bps（Bell 202 FSK）
- 通信距离： HART 最大 1500m（取决于电缆质量）
- 负载电阻： 250Ω（标准 HART 负载）
- 通信接口： 通过 AC 800M 系统总线与 CPU 通信
- 适用标准： IEC 61158、HART Communication Foundation 规范
功能特点：
- 同时支持 HART 数字通信与 4-20mA 模拟量透明传输，一根电缆双通道
- 支持 HART 设备远程参数配置（量程、阻尼、单位等）
- 支持 HART 设备诊断信息读取（设备状态、过程变量、警告信息）
- 内置 HART 主站协议栈，无需额外编程即可通信
- 支持 HART 多点连接（最多 15 台设备共享一条总线）
- 与 Compact Control Builder 无缝集成，通过功能块调用
性能参数：
- 工作温度： 0°C ~ +55°C
- 存储温度： -40°C ~ +70°C
- 相对湿度： 5% ~ 95%（无凝露）
- 功耗： ≤ 2W
- 安装方式： 面板安装 / 导轨安装（DIN 43880）
- EMC 抗扰度： IEC 61000-6-2 工业环境等级
- MTBF： ≥ 100,000 小时
材质构成：
- 外壳：铝合金压铸 + 阳极氧化处理
- 前面板：阻燃 ABS
- 连接器：螺钉式接线端子，黄铜镀镍
- PCB：4 层 FR-4，含 HART 调制解调器专用芯片
结构特征：
- 模块尺寸符合 AC 800M 标准：160mm × 80mm × 140mm（W×H×D）
- 前面板设有 HART 通信状态 LED（POWER/HART/ERR）
- 底部端子排分为 2 组，每组 1 个 HART 通道 + 1 个透明模拟量通道
- 顶部设有系统总线连接器
- 底部设有 DIN 导轨安装卡扣
- 模块支持热插拔
工作原理：
PHCBRC 模块内置 HART 7 主站协议栈与 Bell 202 FSK 调制解调器。模块通过端子排同时接收 HART 智能变送器输出的 4-20mA 模拟信号与叠加在其上的 HART 数字信号（1200bps FSK）。模拟信号经 A/D 转换后透明上传至 CPU，数字信号经解调后解析为 HART 帧数据，CPU 可通过功能块读取/写入 HART 设备参数。
优势亮点：
- HART 数字通信 + 4-20mA 模拟量透明传输，一根电缆实现双重功能
- 支持远程参数配置与诊断，减少现场维护工作量
- HART 多点连接功能节省电缆与施工成本
- 与 AC 800M 系统深度集成，配置简单
- 1500m 通信距离覆盖绝大多数现场布线需求
适用行业：
石油化工、电力、水处理、冶金、制药、食品饮料（凡使用 HART 智能变送器的场合）
安装要求：
- 安装于 AC 800M 控制柜内，与 PCD CPU 通过系统总线背板连接
- HART 总线须使用 屏蔽双绞线，截面积 ≥ 0.5mm²
- 总线负载电阻须为 250Ω ± 10%
- 总线上 HART 设备总数不超过 15 台
- HART 电缆须与动力电缆保持 ≥ 200mm 间距
使用注意事项：
- HART 负载电阻须严格设置为 250Ω，否则通信失败
- 禁止在 HART 总线上并联非 HART 设备
- 上电顺序：先开 CPU 模块，等待系统就绪后再启用 HART 通信
- 定期通过 HART 诊断功能检查变送器健康状态
- HART 通信受电缆质量影响大，须使用 ABB 推荐的 HART 专用电缆
