描述

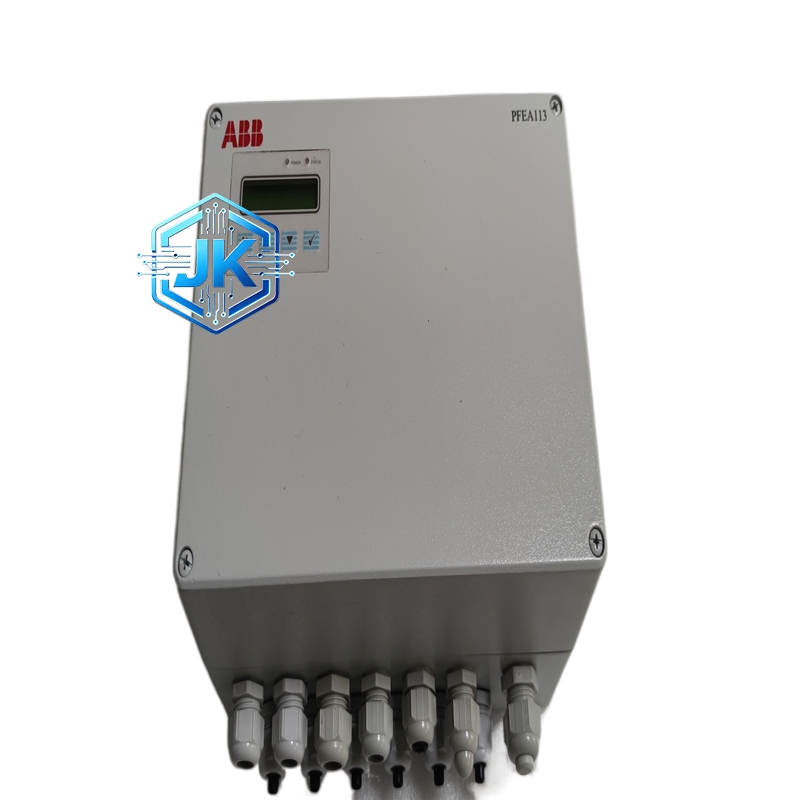

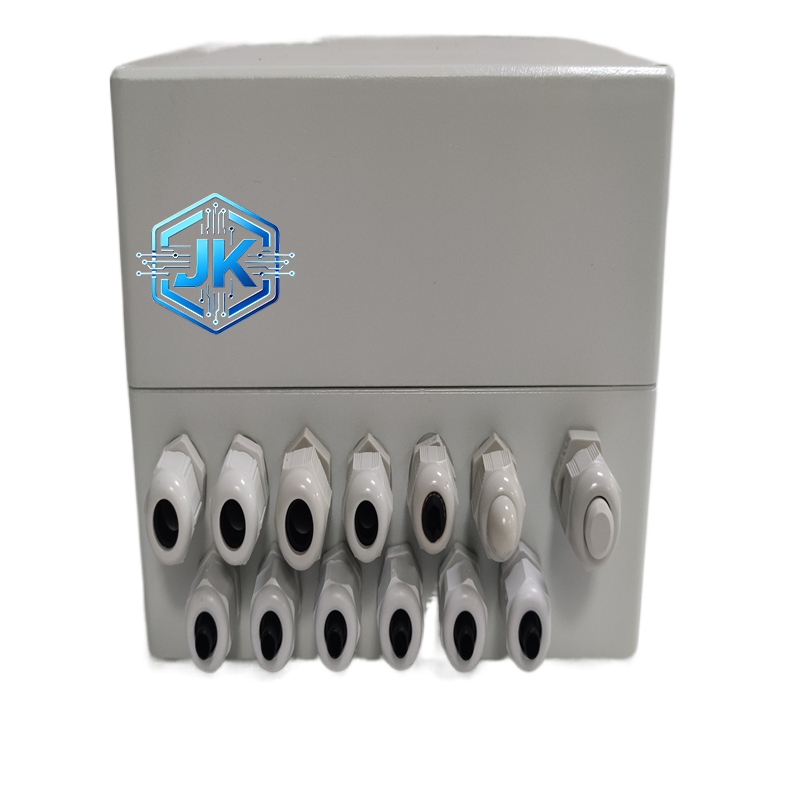

ABB AC 800M 系统 PFEA113-65 热电偶/热电阻输入模块（3BSE028144R0065）
技术规格：
- 产品型号： 3BSE028144R0065
- **通道数量 65 通道温度输入（TC/RTD）
- 支持热电偶类型： K、J、T、E、N、S、R、B 型
- 支持热电阻类型： PT100、PT1000、Ni100、Cu50
- 分辨率： 16 位 A/D 转换器
- 测量精度： ±0.2% FS（RTD）/ ±2.0°C（TC，K 型）
- 采样速率： 每通道 20ms（65 通道轮询，总周期 ≤ 1.3s）
- 冷端补偿（CJC）： 内置，精度 ±0.5°C
- 通道间隔离： 250V DC（分组隔离，每 16 通道一组）
- 断线检测： 支持（TC 开路 / RTD 断线）
- 线性化： 内置 IEC 60584 标准分度表 + 支持自定义
- 供电方式： 24V DC，模块自供电
- 通信接口： AC 800M 系统总线
- 适用标准： IEC 60584、IEC 60751、IEC 61000-6-2
功能特点：
- 65 通道纯温度输入，AC 800M 中通道密度最高的温度模块
- 分组隔离设计（每 16 通道一组，组间 250V 隔离）
- 内置标准分度表 + 自定义分度表支持
- 前面板 LED 分组状态显示
- 支持 HART 透明传输（部分通道）
性能参数：
| 参数项 | 数值 |
|---|---|
| 工作温度 | 0°C ~ +55°C |
| 存储温度 | -40°C ~ +70°C |
| 相对湿度 | 5% ~ 95%（无凝露） |
| 通道间隔离电压 | 250V DC（组间，1 分钟） |
| CJC 精度 | ±0.5°C |
| TC 精度（K 型） | ±2.0°C（-50°C ~ +500°C） |
| RTD 精度（PT100） | ±0.2% FS |
| 功耗 | ≤ 12W |
| 安装方式 | 面板安装 / 导轨安装（DIN 43880） |
| MTBF | ≥ 180,000 小时 |
材质构成：
- 外壳：阻燃 PC，UL94 V-0
- 端子排：PA66 + 黄铜镀镍
- 内部 PCB：6 层 FR-4，分组隔离
- A/D 转换器：16 位 Sigma-Delta 型
结构特征：
- 模块尺寸：200mm × 80mm × 160mm（W×H×D）
- 前面板：65 组 LED 分 4 区显示
- 底部端子排：8 组
- 顶部：双系统总线连接器
- 支持热插拔
工作原理：
与 PFEA113-20 原理相同，但采用 分组多路复用 方式管理 65 通道。每组 16 通道配置独立的低噪声放大器与 CJC 补偿电路。A/D 转换结果经流水线采样后上传至 CPU。
优势亮点：
- 65 通道纯温度模块，一块替代传统 8 块 8 通道温度模块
- 分组隔离 + 高精度 CJC，大型系统温度采集首选
- 支持自定义分度表，覆盖特殊测温需求
适用行业：
大型石化、大型电厂、大型冶金、全厂级 DCS
安装要求：
- 须使用双系统总线
- 辅助电源须冗余（每路 ≥ 10A）
- TC 须用同材质补偿导线，RTD 须用三线制
- 上下保留 ≥ 80mm 散热空间
使用注意事项：
- TC 严禁使用铜导线
- RTD 须在组态中选择正确分度号
- 每通道最大供电电流 25mA（两线制温度变送器模式）
- 长期不用通道须短接处理
