描述

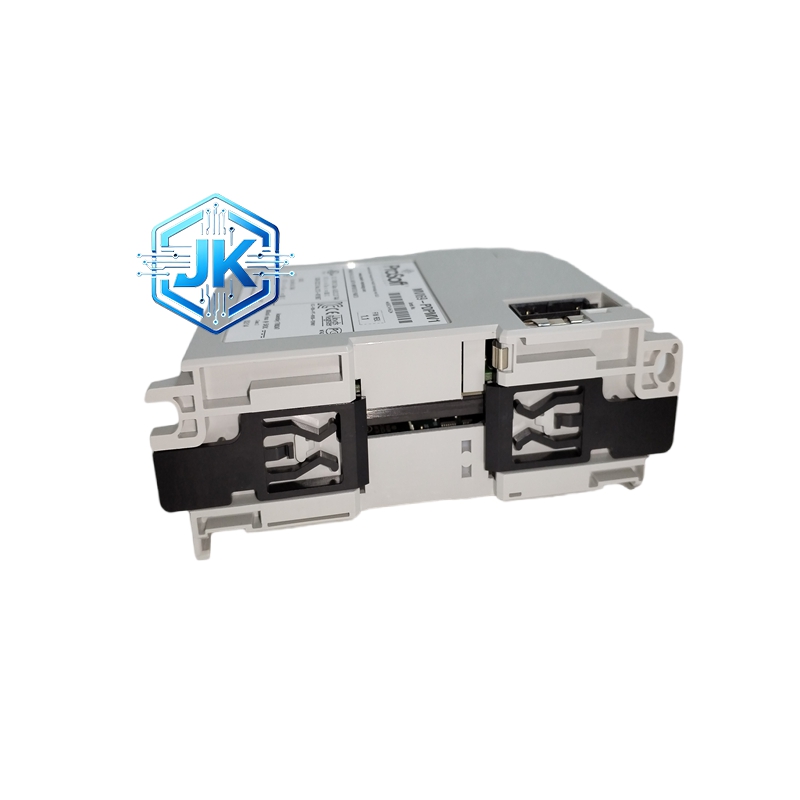

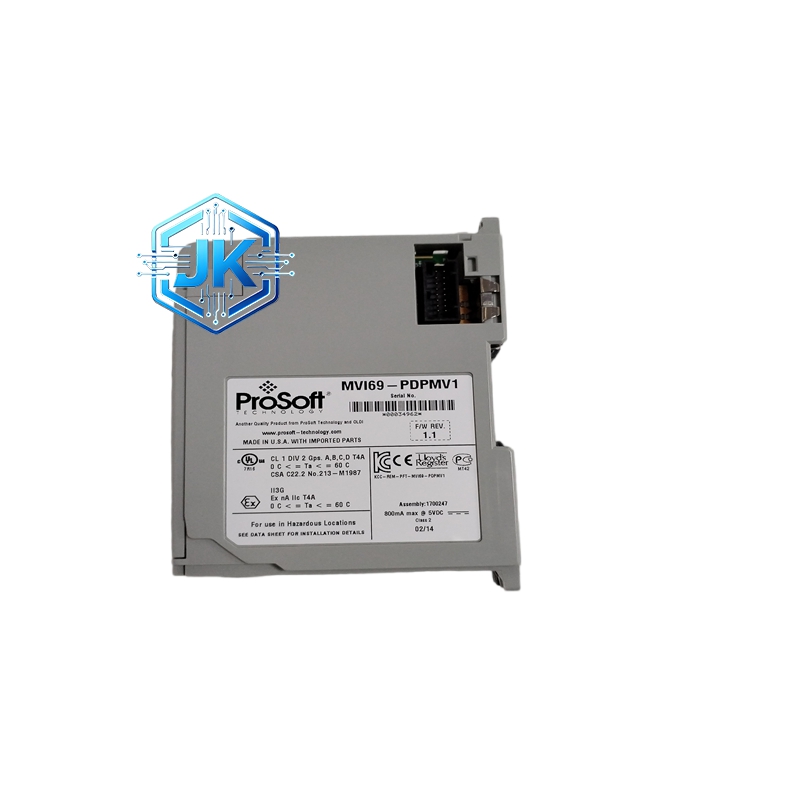

ABB（ProSoft）MVI69-PDPMV1 PROFIBUS DP-V1 主站通信模块
技术规格
- 产品型号：MVI69-PDPMV1
- 品牌：ProSoft（ABB 旗下）
- 兼容 PLC：Rockwell ControlLogix 1769 系列
- 通信协议：PROFIBUS DP-V1（兼容 DP-V0）
- 通信速率：9.6kbps～12Mbps（自适应）
- 网络拓扑：总线型，最多 31 个从站
- 电气隔离：1500V AC（网络与背板间）
- 背板电流：5VDC @ 600mA
- 外部供电：24VDC±10%，功耗≤3W
- 工作温度：0℃～60℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 外形尺寸：135mm×120mm×40mm
- 净重：0.68kg
- 配置软件：ProSoft Configuration Builder
- 认证：CE、UL、RoHS
功能特点
- PROFIBUS DP-V1 主站，支持 DP-V0/V1 全功能通信
- 高速数据传输，最高 12Mbps，实时性强
- 电气隔离设计，抗干扰能力强，保护 PLC 背板
- 支持从站诊断、故障上报，便于网络维护
- 模块热插拔，更换无需停机，保障系统连续运行
- 配置便捷，专用软件快速组态网络参数
性能参数
- 数据吞吐量：最大 480 字节 / 周期（输入 + 输出）
- 从站数量：最多 31 个（标准总线）
- 响应时间：≤10ms（典型）
- MTBF：≥40 万小时
- 诊断功能：从站状态、通信故障、模块故障
材质构成
- 外壳：阻燃工程塑料，防腐蚀、抗老化

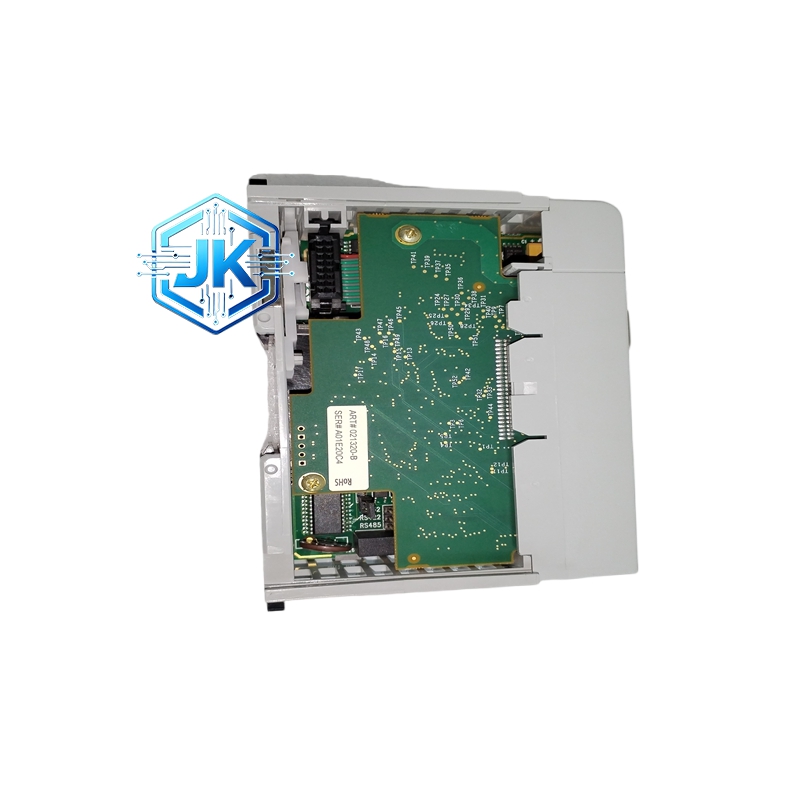

- 内部 PCB：工业级高频线路板，镀金背板接口
- 通信芯片：进口 PROFIBUS 专用通信处理器
- 端子：铜镀银，导电可靠、抗氧化
结构特征
- 单槽位标准 1769 背板安装设计，适配 ControlLogix 机架
- 正面：PROFIBUS 接口（DB9）、状态指示灯（电源、运行、故障、通信）
- 侧面：配置端口（CFG），用于软件组态
- 紧凑型设计，节省机架空间
工作原理
插入 ControlLogix 机架背板，获取电源与数据总线；作为 PROFIBUS 主站，轮询总线上 DP 从站设备，读取从站数据上传 PLC，同时下发 PLC 控制指令至从站，实现双向数据交换与设备控制。
优势亮点
- 原生适配 ControlLogix 系统，无缝集成、兼容性好
- 支持 DP-V1 协议，兼容新旧 PROFIBUS 设备
- 高速通信、实时性强，适配动态控制场景
- 电气隔离、抗干扰强，适配工业现场环境
- 热插拔设计，维护便捷，降低停机风险
适用行业
工业自动化、智能制造、汽车制造、冶金、化工、电力、水处理
型号系列
MVI69 系列（含 MVI69-PDPMV1、MVI69-MBS、MVI69-ADM 等通信模块）
安装要求
- 标准 ControlLogix 1769 机架单槽位安装，固定牢固
- PROFIBUS 总线采用专用屏蔽电缆，终端电阻正确配置
- 远离变频器、高压电缆等强干扰源，间距≥30cm
- 背板接触良好，无松动、氧化
- 配置软件安装于上位机，通过 CFG 端口组态
使用注意事项
- 严禁带电插拔模块，避免烧毁背板接口
- PROFIBUS 总线不可超负载，从站数量≤31 个
- 定期检查总线电缆，防止破损、老化
- 故障时通过指示灯与软件诊断，快速定位问题
- 避免长期高温运行，环境温度≤60℃
