描述

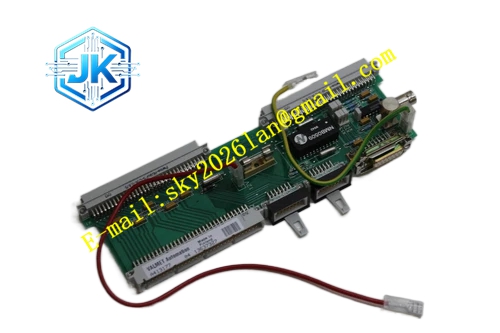

METSO A413177
技术规格
- 通道数量：16 通道
- 额定输入电压：24V 直流 ±20%，工作区间 19.2V‑30V 直流
- 典型输入电流：24V 直流条件下 6mA
- 导通阈值：大于等于 15V 直流
- 断开阈值：小于等于 5V 直流
- 工作温度：‑20℃ ~ +60℃
- 存储温度：‑30℃ ~ +70℃
- 相对湿度：5%‑95%，无凝露
- 安装方式：美卓标准 DCS 机架插槽安装
- 通信接口：美卓专有机架背板总线
- 诊断项目：输入回路故障检测、过电压报警、反极性保护、通道状态监测
功能特点
- 16 路独立数字输入通道，采集现场开关通断状态。
- 现场输入回路和 DCS 背板总线光电隔离，消除地环路干扰。
- 每通道内置反极性保护、瞬态浪涌抑制回路。
- 软件可配置输入滤波延时，消除触点抖动干扰。
- 前面板 LED 指示灯展示模块运行状态以及每一路通道通断状态。
- 支持机架带电热插拔更换。
- 上电自动自检，运行期间持续监测输入信号状态。
- 通道故障报警上传 DCS 操作员站人机界面。
应用场景 阀门限位开关信号采集、泵电机运行状态反馈、安全联锁开关监测、输送设备状态采集、制浆造纸辅助设备开关信号、化工装置紧急停机触点信号采集。
性能参数
- 输入滤波延时：0.5ms、3ms 软件可选
- 通道对背板隔离耐压：1500V 交流
- 现场输入最大总电流：120mA
- 信号扫描周期：10ms
材质构成
- 前面板：阻燃工程塑料，丝印标识与 LED 观察窗口
- 主控电路板：FR‑4 多层阻燃印制电路板，喷涂三防涂层
- 隔离器件：光耦芯片
- 浪涌防护器件：瞬态抑制二极管
- 指示灯：高亮度工业 LED
- 背板连接器：镀金边缘接插件
结构特征 标准 DCS 插卡外形，后端镀金边缘连接器接入机架背板。前面板配备插拔手柄、LED 指示灯窗口。电路板布局把现场输入回路、数字背板通信回路物理分区。每一路通道使用独立光耦隔离回路。电路板表面喷涂三防保护涂层。
工作原理 现场 24V 直流开关信号接入 A413177 接线端子。现场触点闭合，输入电压超过导通阈值，光耦导通；现场触点断开，输入电压低于断开阈值，光耦关断。模块逻辑芯片识别全部通道状态，将开关量数据经由机架背板总线发送 DCS 处理器。模块持续监测输入回路，识别异常电压与回路故障，触发故障报警。
安装要求
- A413177 顺着机架导槽推入插槽，完全到位锁紧前端插拔手柄。
- 现场开关布线使用屏蔽双绞线，数字信号线远离高压动力电缆。
- 在美卓工程师软件组态输入滤波延时、通道逻辑类型。
- 接线完成投运前完成点对点回路测试。
- 机柜保护接地连接可靠，接地电阻小于 4 欧姆。
- 机柜通风通道保持通畅。
使用注意事项
- 交流高压信号禁止接入数字输入端子，过电压烧毁光耦与通道回路。
- 上电前确认现场 24V 直流接线极性，虽然具备反极性保护，反复反接缩短器件寿命。
- 热插拔操作严格执行美卓官方维护流程。
- 禁止徒手触碰镀金连接器引脚。
- 模块故障直接整体更换，内部不存在现场可维修元器件。
- 安装作业防止金属碎屑落入机架插槽。
