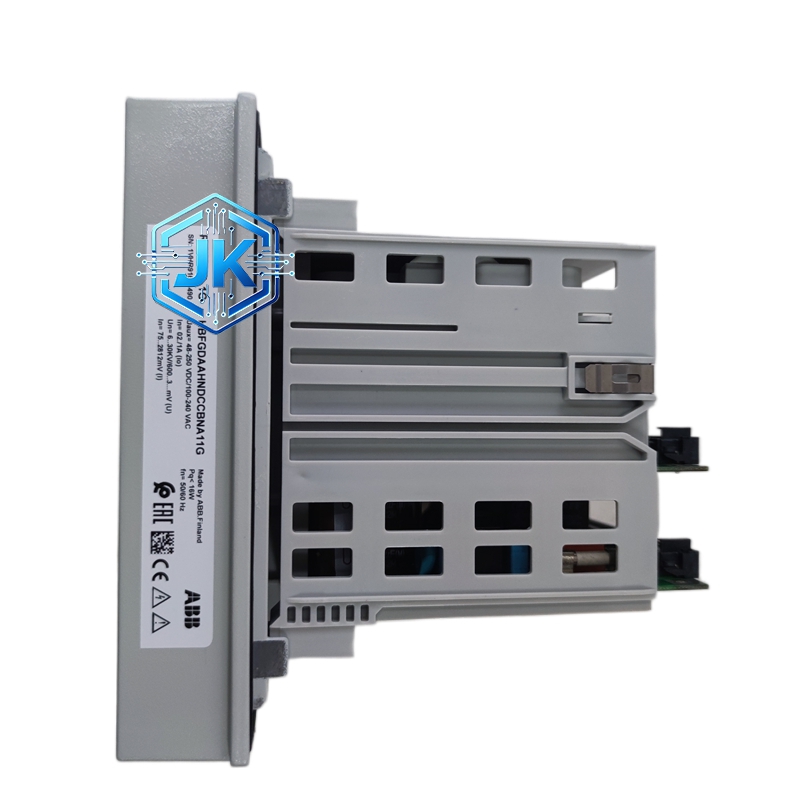

Name: ABB REF615E_1G HBFGDAAHNDCCBNA11G 变压器保护控制装置（增强版）
Brand: simple

描述

ABB REF615E_1G HBFGDAAHNDCCBNA11G 变压器保护控制装置（增强版）

技术规格：

额定电流： 1 A或5 A（可选）
额定电压： 110 V（线电压）
测量精度：电流0.05级，电压0.1级（全系列最高精度）
差动保护：比率制动差动保护（变压器/发电机）、分相差动、零序差动
二次谐波制动： 15%至25%可调（变压器）/ 15%至20%可调（发电机）
五次谐波制动：用于防止过激磁时差动误动
后备保护：复合电压闭锁过流、负序过流、过负荷、过励磁（V/Hz）
非电量保护：瓦斯保护、温度保护、压力释放保护（16路专用输入）
发电机保护：失磁保护、逆功率保护、失步保护、定子接地保护、转子接地保护
控制功能：断路器控制、冷却器控制、有载调压控制
通信接口： 2个以太网端口（10/100 Mbps）+ 1个光纤接口（GOOSE/SV）+ 2个RS485串口
通信协议： IEC 61850（MMS、GOOSE、SV）+ IEC 60870-5-103/104
二进制输入： 24路（可编程）
二进制输出： 10路（可编程）
工作电压： 110 V DC/AC或220 V DC/AC（宽范围）
功耗：小于28 W（典型值）
防护等级： IP54（前面板）
安装方式：盘面安装或DIN导轨安装

功能特点：

全系列最高精度测量（电流0.05级、电压0.1级），可替代高精度变送器
分相差动保护，可检测变压器和发电机内部的匝间短路
零序差动保护，灵敏度极高，可检测高阻接地故障
完整的发电机保护功能库，满足大型汽轮发电机和水轮发电机的所有保护需求
失磁保护采用阻抗圆加异步边界复合判据，动作可靠
逆功率保护和失步保护支持多种阻抗特性
内置故障录波，采样率高达16000 Hz，可完整记录暂态过程
双以太网端口支持PRP/HSR冗余协议，通信可靠性极高
光纤接口支持IEC 61850 GOOSE和SV，实现与其他IED的毫秒级联动
内置GPS/北斗对时，时间精度小于0.5微秒
HBFGDAAHNDCC版本特别优化了变压器和发电机保护的切换逻辑
BNA11G版本集成了ABB最新的自适应保护算法

性能参数：

差动保护动作时间：小于15毫秒
失磁保护动作时间：小于80毫秒
过励磁保护动作时间：小于100毫秒
GOOSE报文传输时间：小于1毫秒
故障录波采样率： 16000 Hz
平均无故障时间（MTBF）：大于200000小时

材质构成：

外壳：压铸铝合金加不锈钢前面板，防护等级IP54
前面板： 10.1英寸彩色TFT触摸屏（1024×600像素），支持多点触控
端子排：航空级黄铜镀金端子，接触电阻小于1毫欧
PCB板： 10层高TG FR-4板材（Tg190），HDI工艺，沉金表面处理
内部存储： 256 MB Flash + 128 MB DDR3 RAM
散热结构：铜质热管加大面积铝合金散热鳍片加强制风冷接口

结构特征：
采用大尺寸前面板设计（约350毫米×280毫米），10.1英寸彩色触摸屏提供全图形化操作界面，支持多窗口同时显示。正面设有USB接口和SD卡插槽，便于数据导出。背面设有双以太网端口、光纤接口、双RS485串口和24路I/O端子。模块内部采用三层PCB堆叠设计，模拟量、数字量和电源电路完全隔离。
